聲明：本文為筆者日常工作中出現的檢測案例，揭露象牙造假行為并非鼓勵象牙交易，再次強調自2017年12月31日起中華人民共和國境內禁止一切象牙貿易。

    熟悉象牙鑒定的朋友都知道：引擎紋理是鑒定象牙制品的關鍵。在象牙類制品（包括現代象牙和猛犸象牙）的橫截面上分布著一種特殊的網格狀生長紋理，這種紋理被學界形象稱為“旋轉引擎紋”，也叫施萊格線(Schreger lines) 或者勒茲紋理線(Retzius)。象牙類制品特有的引擎紋理如下圖所示：

圖1、現代象牙橫截面上特有的引擎紋理，非洲象牙和亞洲象牙網格狀引擎紋理類似只是細密程度和交叉角度略有不同。

  在諸多的現代象牙仿品中，最接近也最難鑒別的就是猛犸象牙，從物種分類上看現代大象和猛犸象都屬于長鼻目（Proboscidea）動物，所以猛犸牙和現代象牙有著許多的相似之處，唯一不同的是旋轉引擎紋即施萊格線(Schreger lines)的交角略有差別。下面的圖片是現代象牙和猛犸象牙的鑒定“秘訣”，其中左為現代象牙、右為猛犸象牙。

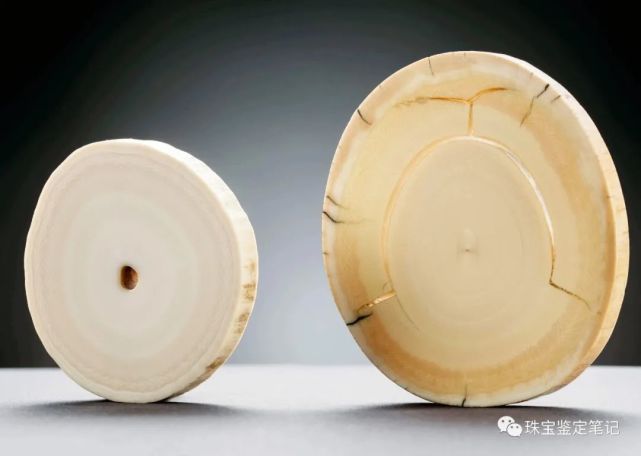

圖2、左為現代象牙、右為猛犸象牙

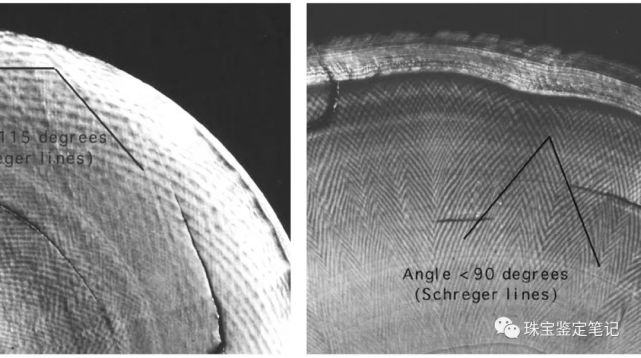

圖3、現代象牙和猛犸象牙的施萊格線(Schreger lines)交角，左為現代象牙施萊格線交角約115～120度，右為猛犸象牙施萊格線交角通常小于90度。

  今天，筆者要說的是另外一種具有“旋轉引擎紋即施萊格線(Schreger lines)”的“像牙”制品。

一、樣品

  樣品為方形的觀音牌子，規格尺寸57.0×41.4×17.8mm，重39.64克，黃白色，樹脂狀光澤，微透明。樣品的縱截面分布的清晰的波狀紋理，如下圖示：

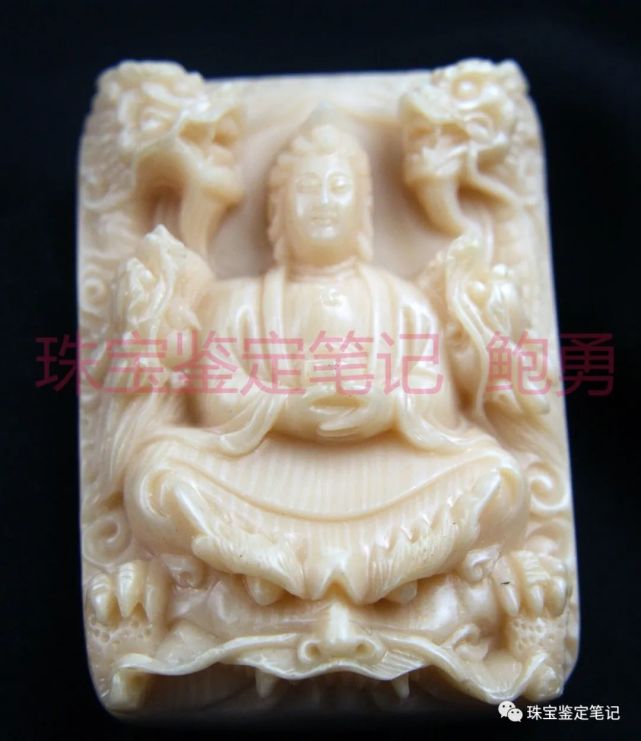

樣品的正面圖，觀音的衣擺、神獸的眉弓、眼窩處均有連續的波狀紋理。圖片作者鮑勇

二、檢測

  樣品的正反面、側面均可見清晰的、接近平行的波狀紋理；上下兩橫截面上分布著狀類似象牙的網格狀旋轉引擎紋，也被稱施萊格線(Schreger lines)”或勒茲線(Retzius)，外觀放大觀察得到的鑒定特征與象牙制品極其相似。

樣品的正面圖細節部分，觀音的衣擺、神獸的眉弓、眼窩、嘴角都有縱向的波狀紋理。圖片作者鮑勇

樣品的背面圖，清晰的波狀紋理。圖片作者鮑勇

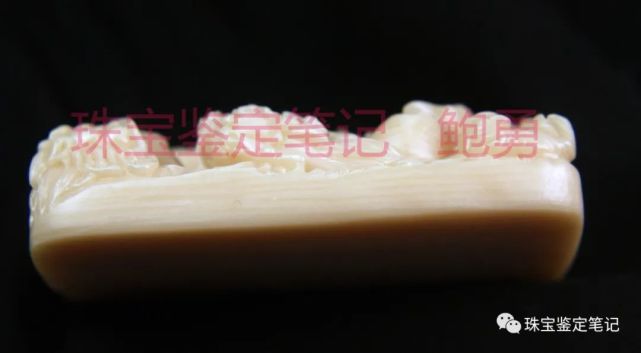

樣品的側面圖可見明顯的波狀紋理。圖片作者鮑勇

    樣品橫截面網格狀旋轉引擎紋即施萊格線(Schreger lines)、勒茲線(Retzius)。如下圖

樣品的上橫截面網格狀紋理與象牙的施萊格線(Schreger lines)十分相近。圖片作者鮑勇

樣品的下橫截面網格狀紋理。圖片作者鮑勇

   但是，樣品上一些奇怪的鑒定特征也引起檢測人員的懷疑。首先，樣品表面有類似樹脂或塑料制品常見的收縮痕，這一點是象牙類制品上很少見到的；另外橫截面網格狀旋轉引擎紋過于生硬，角度即不同于現代象牙，也與猛犸象牙有很大區別；最后，樣品的旋轉引擎紋理在雕刻的細節部位常常觀察不到，而許多轉角部位的“施萊格線”也模糊不清、紋理間斷或者是消失不見。

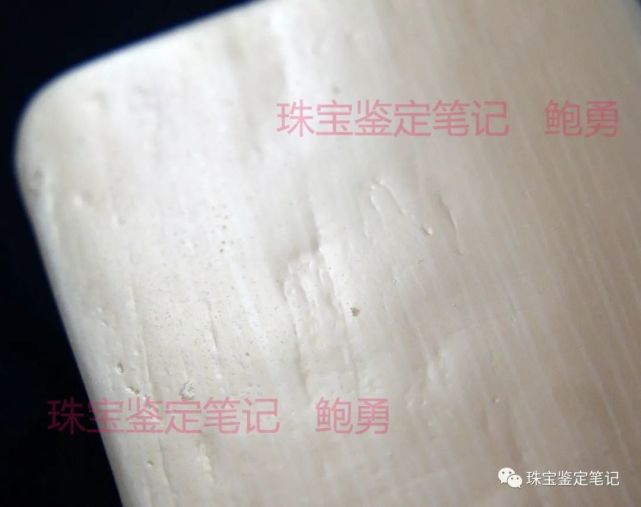

樣品表面的收縮痕。圖片作者鮑勇

樣品背面的收縮痕。圖片作者鮑勇

    紅外光譜檢測顯示，樣品為人造樹脂或塑料類的象牙仿制品。

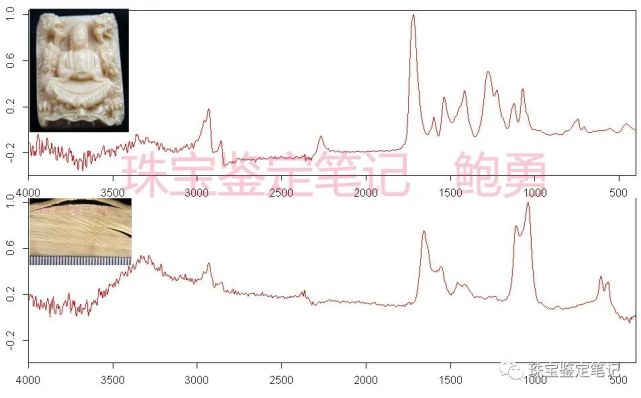

紅外光譜檢測顯示樣品材質為樹脂仿象牙，上為樣品的紅外譜、下為象牙的紅外譜。檢測者鮑勇。

三、揭秘“像牙”的引擎紋理

    檢測結果很明顯樣品是樹脂仿象牙材料，但是筆者還是對樣品上象牙紋理的成因產生好奇，我們對樣品邊角處進行破壞性實驗，結果發現所謂的“旋轉引擎紋”、施萊格線(Schreger lines) 或者勒茲紋理線(Retzius)僅僅存在于樣品的表面，樣品內部和普通的樹脂沒有區別是均勻的牙白色。

樣品橫截面上的旋轉引擎紋僅存在于樣品的淺表面，簡單打磨就露出內部的均勻白色材料。圖片作者鮑勇。

樣品縱截面上的波狀紋也同樣存在于樣品的淺表面，簡單打磨便消失不見了。圖片作者鮑勇。

結   論：

   市場上銷售的部分“象牙”制品實際上是樹脂仿品，其表面網格狀、波狀的象牙紋理是通過雕刻、描畫、噴涂等方法制作而成的。這類仿品的旋轉引擎紋理通常僅存于樣品的淺表面，長時間把玩或經過簡單打磨就會磨損消失。

   鑒別的要點是注意觀察：這些仿品的旋轉引擎紋理過于均勻、過于機械，而天然象牙施萊格線的交叉角度從外層向牙芯逐漸變小、網格逐漸變細密，過渡自然；仿制品雕刻件的細節部分、細小的轉角處常常會出網格紋理缺損或消失的現象；破壞性實驗（如熱針、刮磨網格紋表面）往往會取得更直接的鑒定證據……如果在實驗室條件下，結合常規珠寶檢測設備及大型鑒定儀器可以輕易鑒別出仿品。

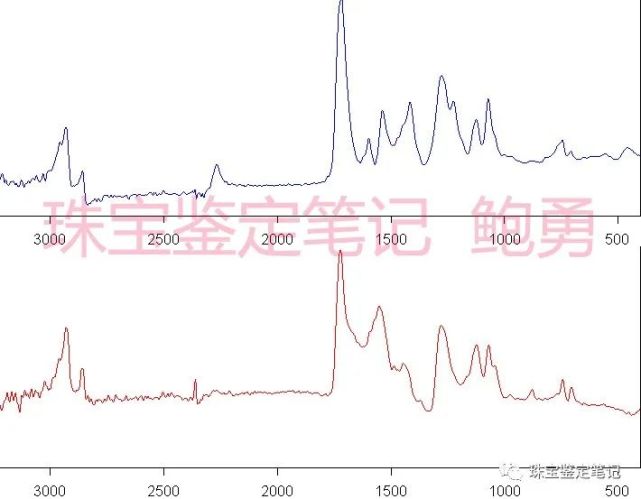

樣品表面的涂層的紅外譜（上）與樣品實體樹脂的紅外譜（下）對比。檢測者鮑勇。

好了，今天就到這里吧？
