最近，筆者所在的實驗室連續接到幾起由于“硬足金”消費糾紛引起的委托檢測。這些糾紛的起因基本類似：

   消費者購買的“3D硬金”、“5D硬金”在損壞后或者以舊換新時，發現原來所謂的“硬金”只有薄薄一層空殼！有些硬金首飾截開后空腔內壁常有一層黑色雜質，熔化后金料的表面平整度和光澤度也不像普通足金那樣光滑閃亮。

遇到這種情況，消費者通常會認為自己買到假冒偽劣產品了，于是會進行檢測進而維權并索賠。

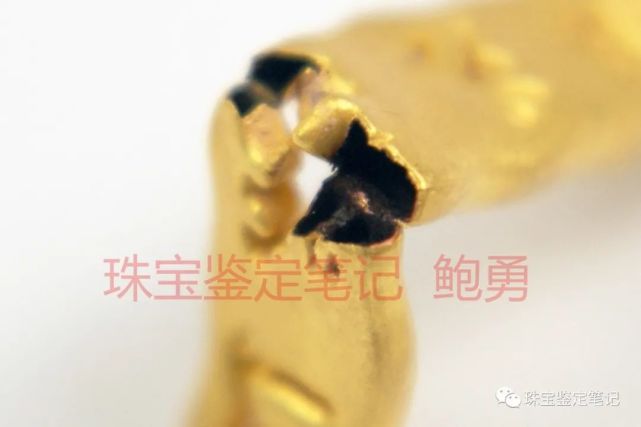

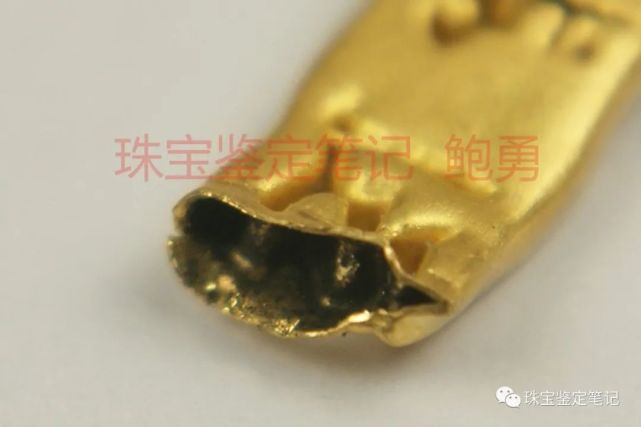

硬足金首飾的黑色內壁。

硬足金首飾空腔內的黑色雜質。

   那么，3D硬金的“黑內衣”究竟是什么情況呢？要說清這個問題，我們要先從“硬足金”和硬金的加工工藝說起！

一、什么是"硬金"

     “硬金”是“硬足金飾品”的簡稱，指經黃金硬化工藝加工制造的、含金量不低于國家標準規定，維氏硬度值不低于60HV0.2/10的足金飾品。

根據含金量分為：硬足金、Au999硬足金、Au9999硬足金；

根據加工工藝分為：熔煉硬足金、電鑄硬足金；

熔煉硬足金是在黃金熔化加工過程中加入一定比例的“硬金粉”，使足金成品的硬度達到60HV0.2/10以上維氏硬度的加工工藝；

電鑄硬足金是利用電解、電鍍的原理，讓黃金離子轉化為原子在預制的蠟胎（蠟膜）或合金胎（膜）表面沉積，形成較厚的電鍍層進而加工成黃金飾品的新工藝。電鑄硬足金首飾的維氏硬度通常能達到85HV0.2/10以上。



二、電鑄硬足金及其加工工藝

    電鑄硬足金首飾成品金飾的雖然壁厚度僅有0.15mm~0.4mm之間，但維氏硬度卻能達到85HV0.2/10以上，曾經有人做得過這樣的實驗：空心的電鑄硬足金首飾用鉗子夾盡然夾不壞。相比于傳統的黃金首飾，電鑄硬足金首飾硬度更高，重量更小（電鑄硬金都是空心的），甚是可以用幾克黃金加工成手鐲，0.2克黃金加工成吊墜。這種“薄皮大餡”的黃金加工工藝很符合現代年輕人的消費觀念，花錢不多還有面子，所以電鑄硬足金首飾很快在市場上流行起來。

  電鑄硬足金首飾和傳統黃金首飾加工工藝完全不同，傳統的黃金加工基本上是“物理加工”錘打、鏨刻、焊接；而電鑄硬金更像是“化學加工”，利用電解-電鍍原理加工黃金首飾。

  下面我們簡單介紹電鑄硬金的加工工藝流程，本節內容工藝流程圖轉自《硬足金飾品》團體標準。加工工藝過程作者廣州市銀標貿易有限公司賴強平先生，文章發表在知乎網，本文引用轉載得到原作者許可。

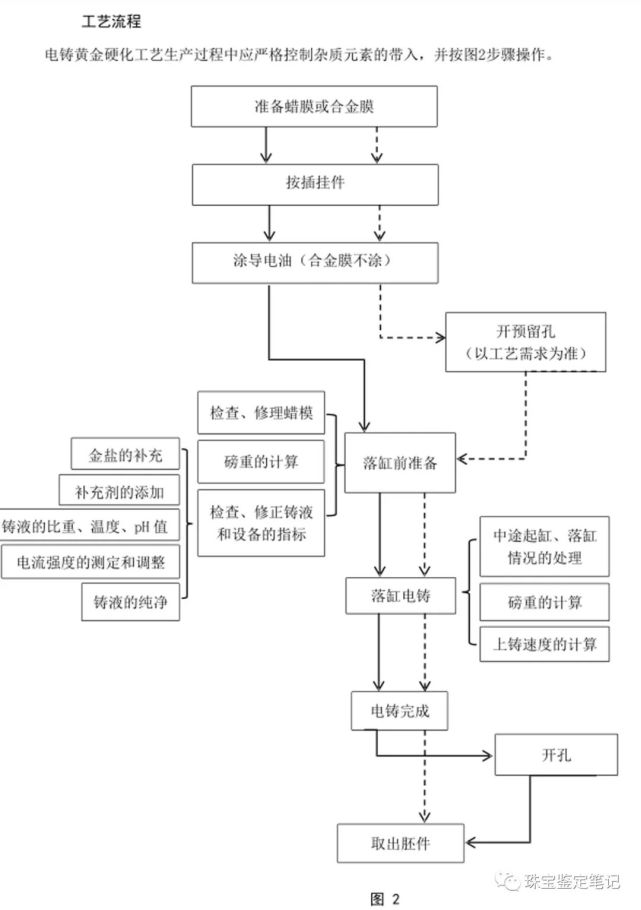

電鑄硬足金加工工藝流程圖。

1、制作蠟膜

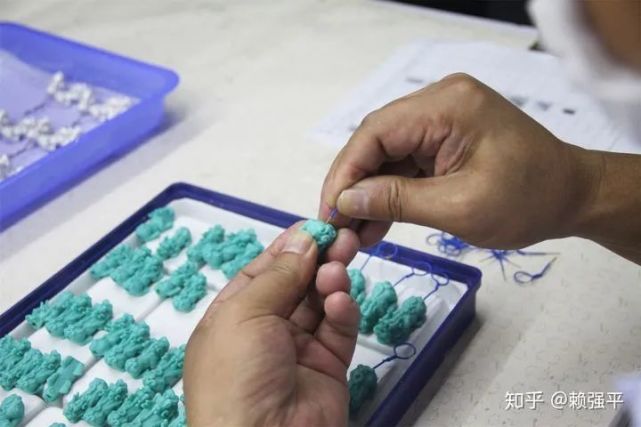

2、安裝插掛件（插針）

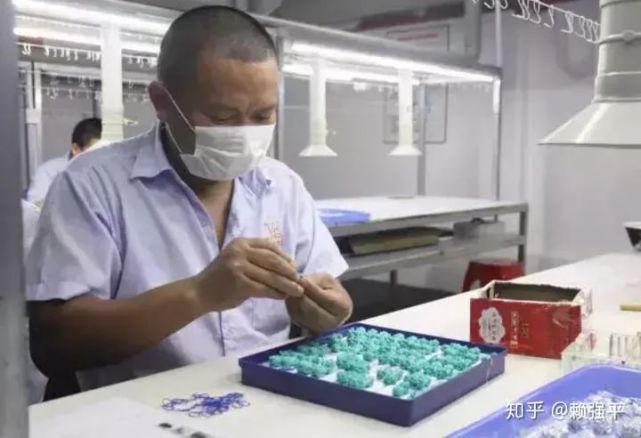

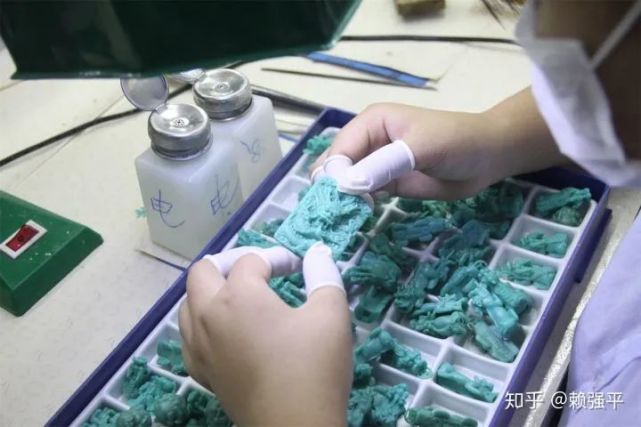

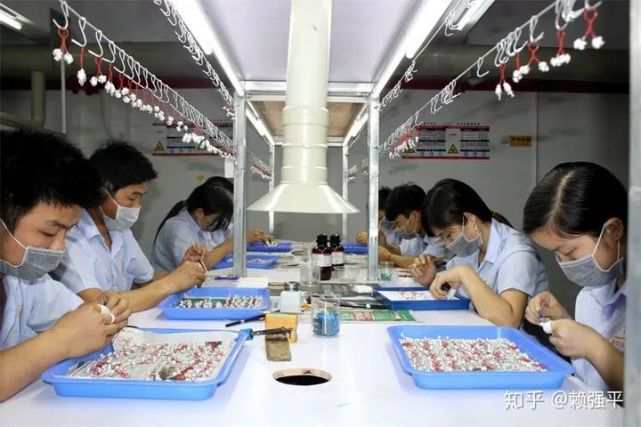

為了便于落電鑄缸電鑄，上導電銀油前需將蠟膜安插掛針，從而達到固定和導電的作用。

3、涂導電銀油

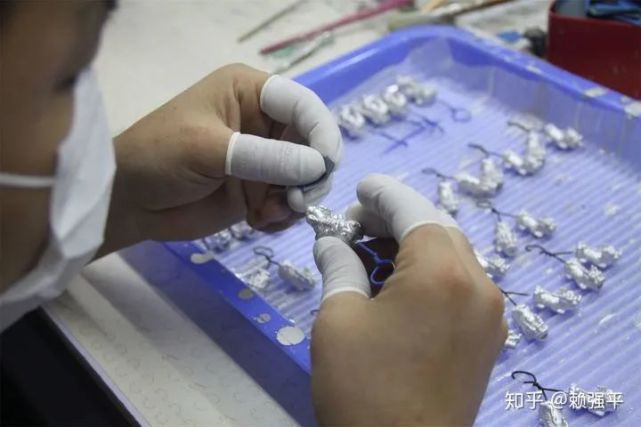

因蠟膜不是導電體，所以要將插好掛針的蠟膜涂上均勻銀油。銀油自然晾干以后，會在蠟膜表面形成一層很薄的導電層，這是電鑄成形技術所必需，也是最重要的一個步驟！

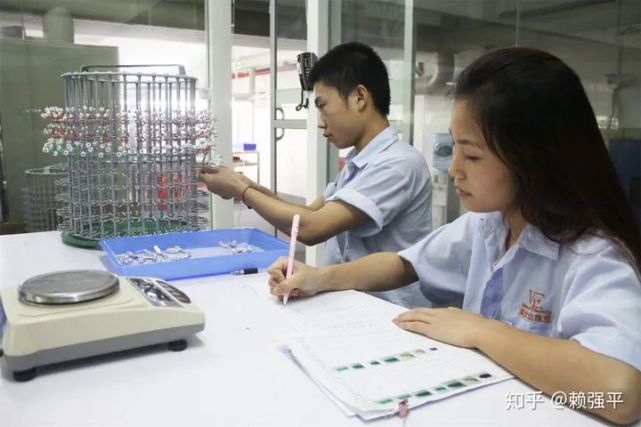

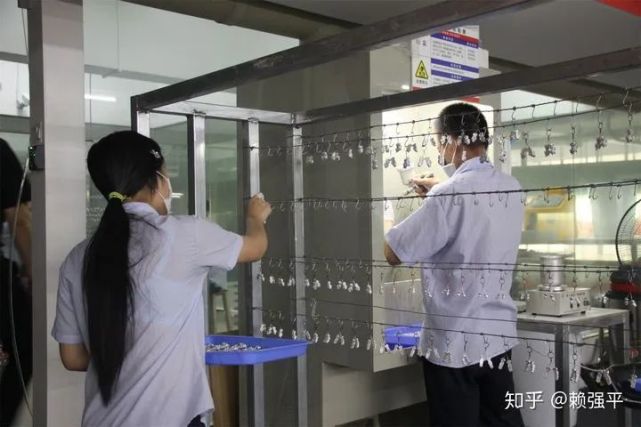

落缸前準備：核對蠟膜數量，工作人員將晾干銀油的蠟膜上掛到掛籠，準備落缸電鑄。

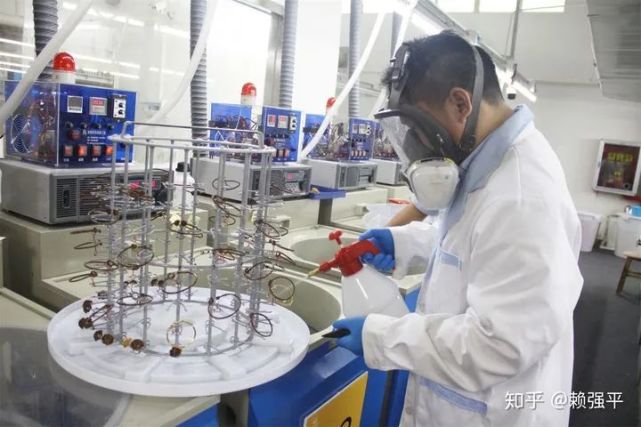

4、落缸電鑄

將蠟模晾干后放入電鑄槽中作為陰極，將電鑄液放入電鑄槽中。

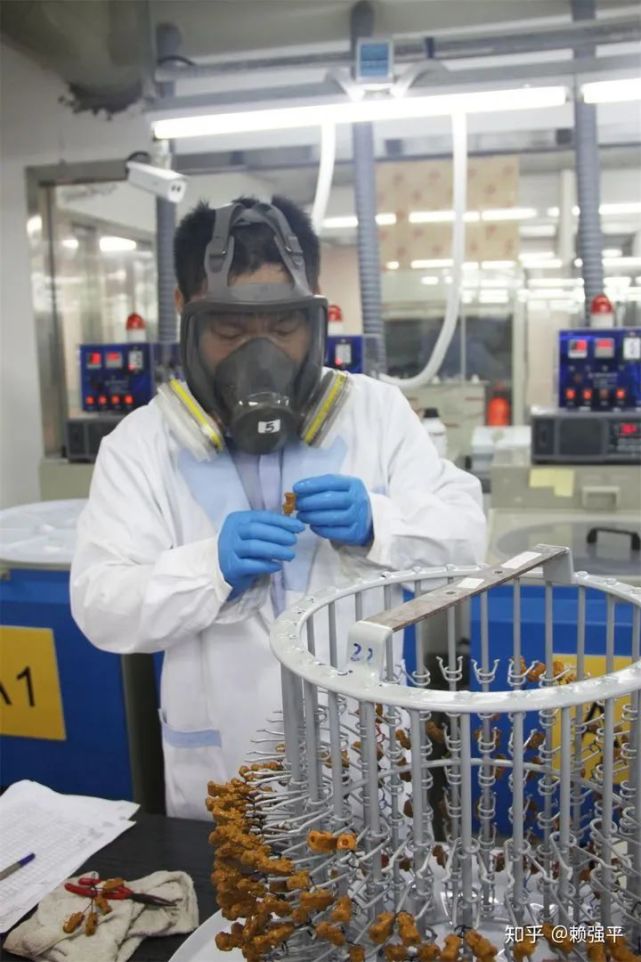

在電鑄槽的陰陽極導電過程中，在蠟膜上形成鑄金層，制成3D硬金半成品。

5、電鍍完成，取出胚件

6、后處理

對電鑄缸中取出的鑄件進行后處理，主要包括除蠟、除銀油、蘸酸工序。

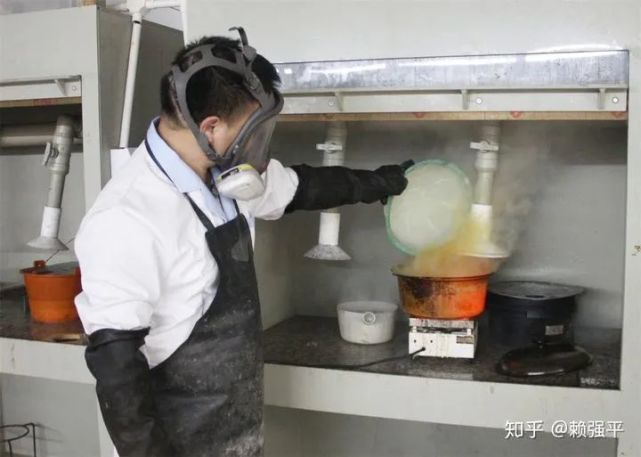

除蠟：除掉鑄件體內的蠟，使鑄件自成一個完整的金屬體。

除銀油：將電鑄前涂在鑄件上的銀油（導電層）清除掉。

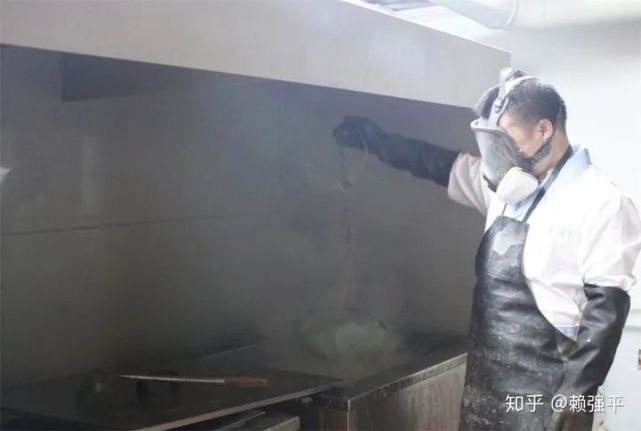

蘸酸通過蘸酸這一工藝步驟，清潔鑄件表面的贓物、斑點。

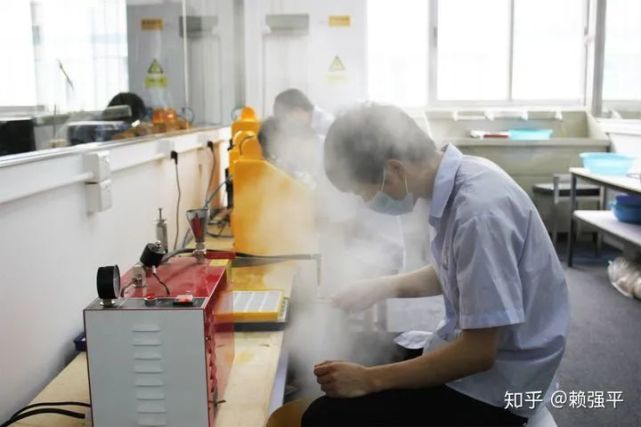

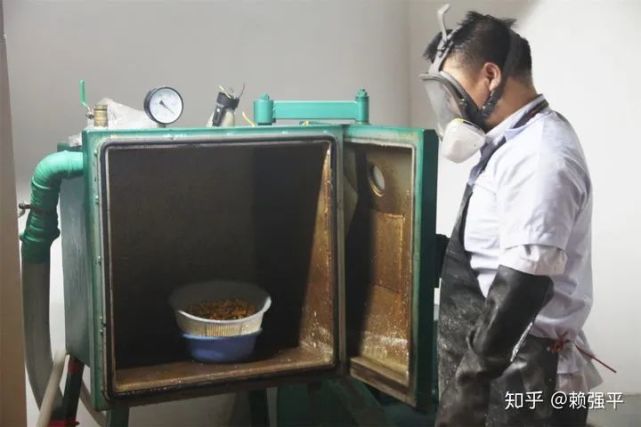

噴砂-在鑄件的特定部位，按照設計的要求制造出砂面的效果，增強鑄件的表面裝飾效果。

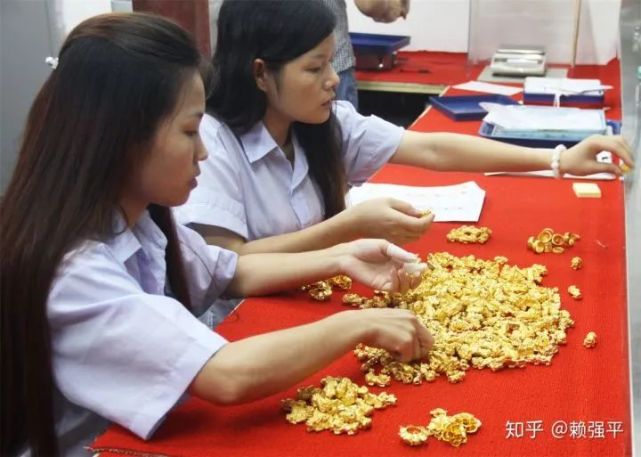

質檢/分款/核對/打單/出貨

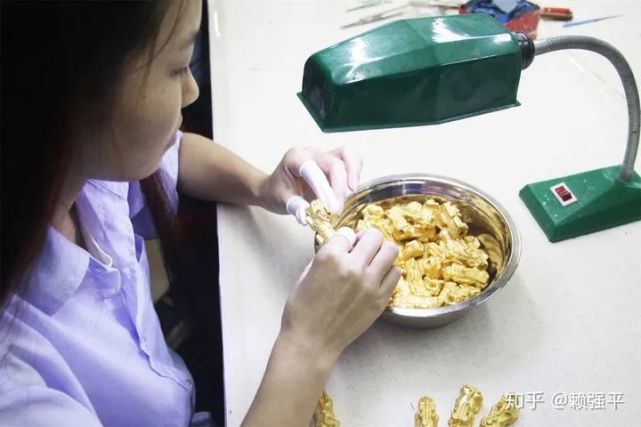

產品進行逐個檢查

三、硬金首飾“黑內衣”的秘密

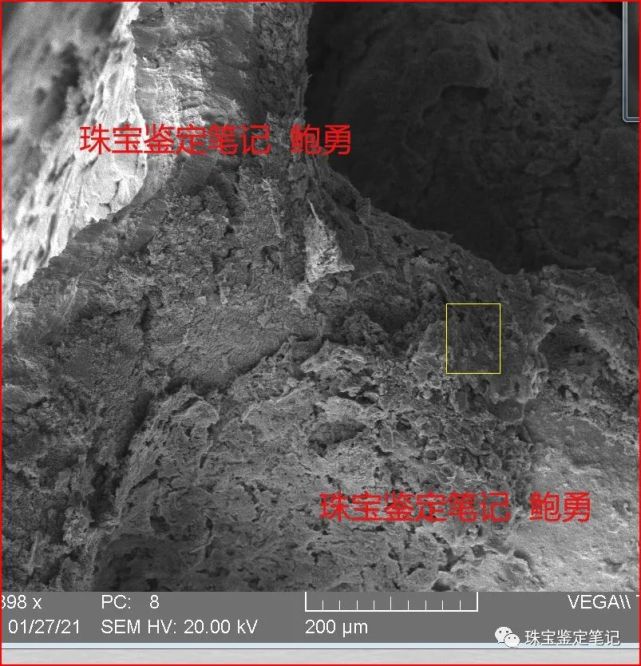

   在實驗室中我們使用掃描電子顯微鏡對硬金首飾空腔內壁的黑色物質進行了檢測，雜質呈規則層狀、片狀附著在內金屬表面上。X射線熒光能譜儀顯示黑色物質的成分銅（Cu）、銀（Ag）、碳（C）等雜質氧化物。

  分析原因：可能是電鑄硬金飾品后處理工藝不到位造成的，尤其是體積較小的飾品、工藝復雜鏤空多的電鑄金件由于空腔內壁狹小、預留脫蠟孔少、孔徑小等原因，造成成品金件脫蠟、除銀油不徹底，在金飾內壁殘留雜質造成了“硬金的黑內衣”事件。

  另外，硬金首飾佩戴過程中灰塵、皮膚分泌物通過脫蠟孔進入首飾內部是“黑色雜質”產生的另一個原因（舊黃金首飾回收過程中“火試金”的灼燒使外來雜質碳化進而形成二次"黑內衣"。）

總  結：

   硬足金首飾由于輕量化（小克重大體積）、款式時尚新潮、做工立體精致等特點深受消費者喜愛，迅速占領市場，成為貴金屬首飾的主流產品，但是由于加工工藝原因也產生了不少問題，比如：

1、維修困難

硬足金飾品通常是“一次性”用品，一旦塤壞很難修復的，只能購買新的或以舊換新。由于硬足金首飾加工工藝復雜，加工費較高，以舊換新時消費者“損失”會比較大。

2、熔煉硬足金的純度問題

熔煉硬足金由于摻入“硬金粉”會導致純度降低。

3、電鑄硬足金的“黑內衣”問題

電鑄硬足金由于脫蠟、除銀油不徹底，會在成品金飾空腔內壁產生黑色附著物。

4、亂命名問題

3D硬金、4D硬金、5G硬金、6G硬金....的不規范命名問題。

最后，還是希望生產廠家能提高生產工藝，讓硬足金首飾的質量硬起來。

好了，今天就到這里吧？
