最近，由希臘的YianniMelas提供給GIA卡爾斯巴德實驗室一種新型的玉髓(圖1)。據Melas稱，這種材料來源于非洲(圖2)，但無更進一步的位置信息。這種半透明的材料展示出充滿活力的藍綠色，時下正以“Aquaprase”的名稱進行貿易。盡管玉髓的品種，例如綠玉髓和GemSilica（臺灣藍玉髓）已為人們熟知，顏色由黃綠到綠藍變化，但這種材料的顏色明顯不同于任何GIA檢測過的非洲玉髓。

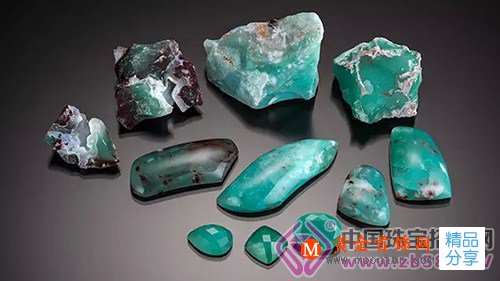

圖1藍綠玉髓，鉻、鎳致色

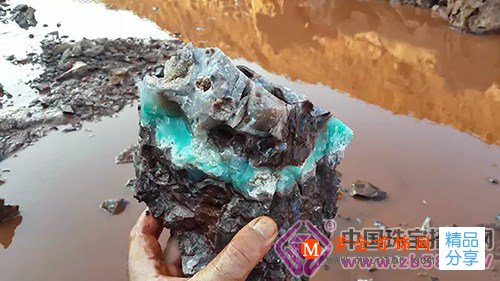

圖2來源于礦區的大塊原石

從寶石學的觀點，確定這種材料的顏色是天然成因而不是人工染色是非常關鍵的。根據出現在這種材料中的水晶是無色而不是棕色的，我們排除了輻照處理的可能。對原料和切磨成品進行顯微觀察，結合化學分析和可見光譜測試對這種材料的特征進行研究。常規寶石學測試顯示，折射率1.531——1.539，無可見雙折射現象。比重，靜水穩重法，2.55——2.57。手持分光鏡光譜微弱，紅區末端有窄吸收線，而不是想象中由有機染色致色的寬吸收帶。綜合以上特征，得出天然成因色的結論。

顯微觀察顯示，由一些區域呈現細微的條帶和在某些粗大的石英顆粒間出現微弱的綠色濃集而形成的一種規則的集合體構造，看起來好象一種的綠色礦物相沿石英顆粒分布。斷口可見蠟狀光澤，符合集合體特征。一些區域包含有小的充滿晶簇狀無色石英晶體的腔體（圖3，左和中）。絕大多數檢測樣品中可觀察到分散的多種暗褐色和黑色金屬氧化物內含物，某些區域并伴有不明的白色云狀內含物（圖3，右）。

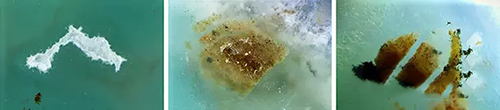

圖3細小的無色石英晶簇腔體（左和中），不規則的褐、黑色金屬氧化物包體

拉曼光譜分析證實這種材料為石英。用EDXRF分析致色的微量元素。經測試的七塊寶石中都含有鉻和鎳。有趣的是在一件切好的樣品中也測到了鐵、釩和銅元素，但是這些元素與顏色成因無關，因為其他藍綠色樣品中不含這些元素。可見光吸收譜（圖4）顯示大致以420和600nm為中心的寬吸收帶，并伴有大致以500nm為中心的弱吸收區是產生藍綠色的原因。646、676、679nm尖銳吸收峰推測與鉻有關。

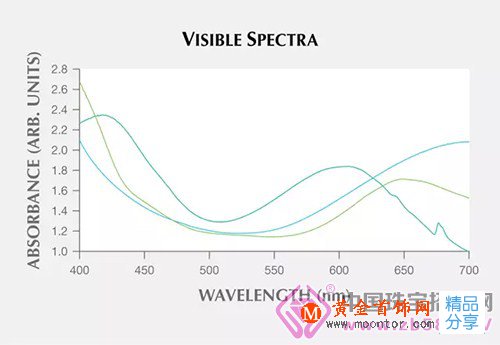

圖4“Aquaprase”樣品的可見光吸收譜（藍綠色線）顯示420、600兩個吸收寬帶，646、676、679nm尖銳吸收峰。這種吸收模式明顯不同于綠玉髓（黃綠色線）和GemSilica（綠藍色線）【GemSilica是指臺灣產的藍玉髓】

。
