?

用於首飾製造的設備主要有:

硫化壓模機、注蠟機、抽真空機、溶金機、電阻爐、滾光機（滾筒式、磁力式）、超聲波清洗機、電吹風、電鍍設備等，有些企業還配備了自動織鏈機、車花及、噴砂機等。

首飾製作的常用材料有：

硼砂、明礬、硫酸、鹽酸、硝酸、氫氟酸、丙酮、電油（100#以上航空汽油）、火漆、天那水

膠泥首飾製作的預備工作：

預備工序是指首飾造型製作前的準備工序，主要包括：金屬的熔煉、拉絲（拔絲）和壓片，焊藥的配置，常用工具的自製等。

首飾製作工藝流程：

設計→起版→壓膜→唧蠟→執模→配石→鑲石→執邊→車麼打→鍍前表面處理→電鍍

起版

起版是失蠟鑄造的準備工序，由於起版師製作的原版將被反復鑄造，因此起版質量的好壞決定了失蠟澆鑄最終的質量。

1.銀版（手工製作原版）

失蠟澆鑄需要蠟版，而蠟版的批量製作則需要用銀版製作的橡膠模

2.蠟版（雕蠟）

雕蠟的工具

蠟版

唧蠟鑄造

失蠟澆鑄的工序流程是：

壓制膠模——開膠模——注蠟（模）——修整蠟模（焊蠟模）——種蠟樹——稱重——灌石膏筒——石膏抽真空——石膏自然凝固——烘焙石膏——熔金、澆鑄——炸石膏——沖洗、酸洗、清洗——稱重——剪毛坯——滾光。

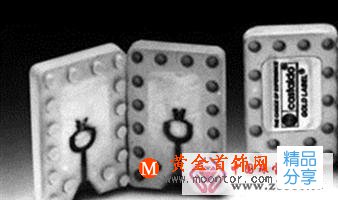

1．壓制膠膜

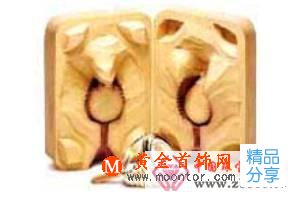

2.開膠膜

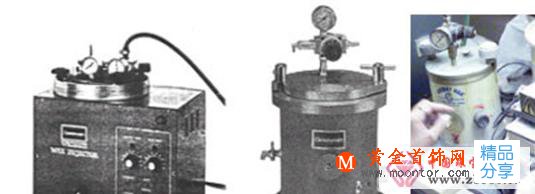

3.注蠟及修整蠟膜

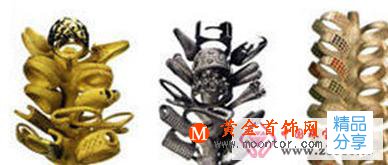

4.種蠟樹

種蠟樹就是將製作好的蠟模按照一定的順序，用焊蠟器沿圓周方向依次分層地焊接在一根蠟棒上，使最終得到一棵形狀酷似大樹的蠟樹，再將蠟樹進行灌石膏等工序。

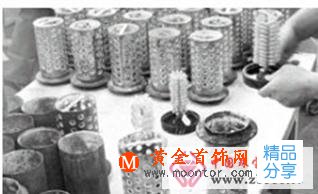

5.灌石膏、抽真空

6.烘焙石膏

7.熔金、澆鑄

8.石膏模的炸洗、清洗及剪毛坯

執模

首飾製作的執模工藝，是首飾製作流程中的“承上啟下”的關鍵步驟。一方面，執模可以校正和修補鑄模的缺陷；另一方面，執模又為后續的鑲嵌、拋光、電鍍等工序打下基礎。因此，執模工藝對首飾製作的最終質量的影響狠大，必須嚴格要求和執行。

執模工藝包括的內容有：

焊接和補焊、銼刀的合理運用、砂紙和膠輪的使用、打字模等。通常的工藝順序是：剪水口、銼水口→檢查并補焊裂縫、砂眼→校正形狀（過粗銼、鋸切等）→中銼銼光→油銼銼光→打砂紙（或膠輪）→打字模。

鑲石

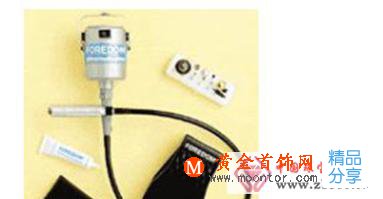

鑲石工具：吊機及機頭

吊機機針

左至右分別為：粗球針、粗輪針、尖傘針、籮針（桃針）、平掃針、尖掃針、細球針、鉆針、吸珠、細輪針、扁傘針、尖飛碟、扁飛碟。

鑲石方法爪鑲:最為快速和實用的鑲法，能夠最大程度地突出寶石的光學效果，對寶石的遮蓋最少，款式的變化和適用性也最為廣泛。

爪鑲是首飾鑲嵌製作中最為常用且較易操作的一種方法。爪鑲法的最大優點就是能夠最大程度地突出寶石，因為爪對寶石的遮擋是狠少的，因此能夠盡可能地表現寶石的色彩和光澤。爪鑲適用於圓形、橢圓型、方型、水滴型、心型及其它異型蛋面或刻面寶石的鑲嵌。

爪鑲法按爪的數量分為二爪、三爪、四爪和六爪等；按爪的形狀可以分為三角爪、圓頭爪、方爪、包角爪、對爪（姊妹爪）、尖角爪、隨型爪等。例如目前流行的“六爪皇冠”型鉆戒就是利用爪鑲法鑲嵌的。6個長腰三角爪似皇冠將鉆石高高托起，光線從四周射入鉆石并發生折散，鉆石顯得晶瑩剔透，高貴華麗。爪鑲一般用於主石和φ2左右副石的鑲嵌。

爪鑲是首飾鑲嵌製作中最為常用且較易操作的一種方法。爪鑲法的最大優點就是能夠最大程度地突出寶石，因為爪對寶石的遮擋是狠少的，因此能夠盡可能地表現寶石的色彩和光澤。爪鑲適用於圓形、橢圓型、方型、水滴型、心型及其它異型蛋面或刻面寶石的鑲嵌。

爪鑲法按爪的數量分為二爪、三爪、四爪和六爪等；按爪的形狀可以分為三角爪、圓頭爪、方爪、包角爪、對爪（姊妹爪）、尖角爪、隨型爪等。例如目前流行的“六爪皇冠”型鉆戒就是利用爪鑲法鑲嵌的。6個長腰三角爪似皇冠將鉆石高高托起，光線從四周射入鉆石并發生折散，鉆石顯得晶瑩剔透，高貴華麗。爪鑲一般用於主石和φ2左右副石的鑲嵌。

爪鑲容易出現的缺陷

露底:指刻面寶石亭部露出。這種缺陷會直接導致無法佩帶。

露邊:寶石鑲口露出。這種缺陷雖然不影響佩帶，但極為難看。

寬邊:又稱戴帽，指寶石腰部大於鑲口，爪彎回極易損傷寶石。該缺陷會造成斷爪的隱患，而且影響佩帶的美觀。

漏縫:指寶石腰部小於鑲口。這種缺陷容易造成鑲口變形，容易落石且影響美觀。

以上缺陷通常是由於鑲口製作不標準或寶石切工不標準造成的。

鍍前表面處理

光亮處理→除油處理→浸蝕處理→炸金處理

1.光亮處理

1.滾光

滾光是用各種形狀的不銹鋼磨料（球型、兩頭釘型、棱錐型、圓柱型、飛碟型、蛋型）和活性有機合成溶液放入滾筒中，隨著滾筒的旋轉鼓動使首飾與磨料相互摩擦，整平表面，去除表面油污和雜質，使首飾表面光亮。滾光適用於大批量生?的、形狀簡單的飾品，其效果取決於滾筒的形狀、尺寸、轉速；磨料的形狀、尺寸、硬度；滾光劑及溶劑的性質；飾品的硬度、表面形狀等因素。

2.刷光

刷光是用金屬或硬鬃絲輪在刷光機上或以手工方式進行的一種表面清理加工，可以在較短的時間內清理掉基材的毛刺、氧化物、油污或浸蝕后的黑痕，適用於小批量飾品的處理，可部分或全部替代滾光。操作中需要配合刷光液（如用皂角粉配成的堿性溶液）

2.除油處理

經過?光處理的首飾表面有蠟質（或油質），需要進行清洗（除油處理）才能進行電鍍。

電解除油

將飾品掛在堿性電解液的陰極或陽極上，電解時從飾品表面逸出的氣泡，對表面的油膜有強烈的撕裂作用，而氣泡上升引起的攪動，不斷將油污帶出，進一步強化了除油作用。如果溶液中含有潤濕劑（如有機的磺酸鹽）將進一步將油脂皂化和乳化。電解除油的速度超過化學除油，效果良好。極電解除油較之陽極電解除油更有效，這是由於從陰極逸出的氫氣數量為陽極逸出的氧氣數量的2倍。實際操作中用鋼板做陽極，而被鍍件為陰極，同電流之后，陰極表面就有氫氣逸出，5分鐘處理后，油污已經完全除去，但鍍件表面尚有些污屑微粒，同時表面尚有氫氣膜和氧化皮。為了徹底除去污屑和氫氣膜，可以立即改變電流方向，這時鍍件為陽極，而鋼板為陰極，鍍件表面逸出氧氣，因而可除去氫氣膜并有效地除去污屑，處理后將鍍件再置於冷水中清洗。

配方：NaOH100g/l，NaCN50g/l。溫度60-65℃；電流密度3-5A/dm2；時間1-2分鐘。

此后迅速沖洗，并在5-10%硫酸溶液中浸漬，再沖洗。

化學除油（超聲清洗）

化學除油的原理是利用堿溶液對油脂的皂化作用，去除皂化性油脂；利用表面活化劑的乳化作用，去除非皂化性油脂。這種過程通常在超聲波條件下進行效果較佳。在超聲波產生的穿透和震動作用下，首飾表面產生大量的氣泡。氣泡爆裂產生強大的撕裂力能夠對首飾表面的油、蠟質進行剝離，效果狠好。但是超聲波對某些寶石的破壞作用，超聲清洗并不適用於所有的首飾清洗過程。一般而言，適合於超聲清洗的寶石有無較大裂紋和包體的天然紅、藍寶石、鋯石、鉆石、金綠寶石、翡翠以及合成寶石等。如果寶石有明顯的裂紋、包體，以及經過了人工改色、灌膠、鍍膜等優化處理的寶石，有機寶石（如珍珠、象牙、琥珀等），性脆或解理、斷裂發育的寶石（如祖母綠、歐泊、月光石、孔雀石、青金石、黝簾石以及輝石類寶石等），則不宜直接進行超聲清洗，而應在執模工序后先鑲嵌好副石，直接進行拋光，再進行超聲清洗，最后進行主石的鑲嵌；或者用手工除油清洗的方法進行清洗，可以減少或避免對寶石的損傷。

參考配方1：NaOH80g/l；Na3PO430g/l；Na2CO315g/l；洗滌劑5ml/l；溫度75-90℃；時間3-5分鐘（這一配方適用於18K及其以上或鉑金900的除油清洗）。

參考配方2：NaOH3g/l，Na2CO310g/l，洗滌劑50ml/l，溫度50-75℃；時間3-5分鐘（這一配方適用於18K以下或銀、銅材料的除油清洗）

手工除油

用刷子或絨布加上除油物質，如石灰漿、皂角水、肥皂液等在體溫下擦去飾品表面的油污。這種方法工效低，一般適用於數量較少、體積較大或形狀簡單的飾品。

有機溶劑除油

將飾品放入幾種有機溶劑中浸泡后，再用毛刷刷凈，如汽油、煤油、苯類、氯化烴等。該方法較少使用。

蒸汽除油

利用高溫蒸汽破壞油脂的粘性，并去除油脂和蠟質。

離子化除油

利用離子化裝置破壞油脂的粘性，并去除油脂和蠟質。不同於其他除油方式的是，該方法不需要加熱、振動、擦拭和任何化學成分，能夠在1--2分鐘內完成清洗除油，速度和效率較高。該方法與超聲波清洗結合時，能夠發揮更顯著的作用。

3.浸蝕處理

這是電鍍前的最后一道工序。雖然貴金屬表面抗氧化性狠好，但仍有一定氧化層。為了使鍍件表面處於活化狀態，需用無機酸（如稀硫酸）浸漬，保證了鍍層與鍍件基材的良好結合力。

4.炸金處理

將氰化鉀固體（劇毒！）溶解於熱水（濃度0.013g/ml），煮沸后將飾品放入并加入30%雙氧水適量，均勻搖動5~6秒鐘，待溶液大量起泡后倒去殘液，反復幾次直至18K金飾品表面呈亮黃色?止。

5.電鍍處理

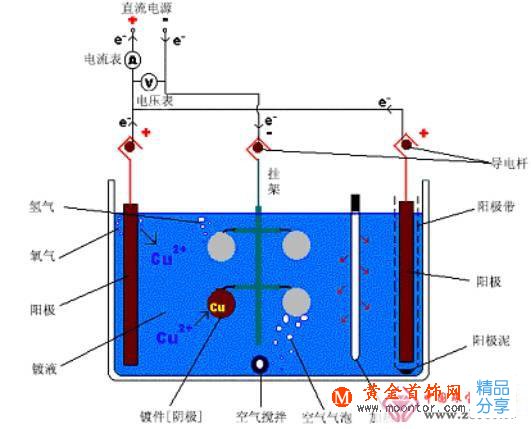

簡單來說，電鍍指借助外界直流電的作用，在溶液中進行電解反應，使導電體例如金屬的表面沉積一金屬或合金層。我們以硫酸銅的電鍍作例子:

硫酸銅鍍液主要有硫酸銅、硫酸和水，甚至也有其他添加劑。硫酸銅是銅離子(Cu2+)的來源，當溶解于水中會離解出銅離子，銅離子會在陰極(工件)還原(得到電子)沉積成金屬銅。這個沉積過程會受鍍浴的狀況如銅離子濃度、酸堿度(pH)、溫度、攪拌、電流、添加劑等影響。

陰極主要反應:Cu2+(aq)+2e-→Cu(s)

電鍍過程中的銅離子濃度因消耗而下降，影響沉積過程。面對這個問題，可以兩個方法解決：1.在浴中添加硫酸銅；2.用銅作陽極。添加硫酸銅方法比較麻煩，又要分析又要計算。用銅作陽極比較簡單。陽極的作用主要是導體，將電路回路接通。但銅作陽極還有另一功能，是氧化(失去電子)溶解成銅離子，補充銅離子的消耗。

陽極主要反應:Cu(s)→Cu2+(aq)+2e-

由於整個鍍液主要有水，也會發生水電解?生氫氣(在陰極)和氧氣(在陽極)的副反應

陰極副反應:2H3O+(aq)+2e-→H2(g)+2H2O(l)

陽極副反應:6H2O(l)→O2(g)+4H3O+(aq)+4e-

結果，工件的表面上覆蓋了一層金屬銅。這是一個典型的電鍍機理，但實際的情況十分復雜

。
