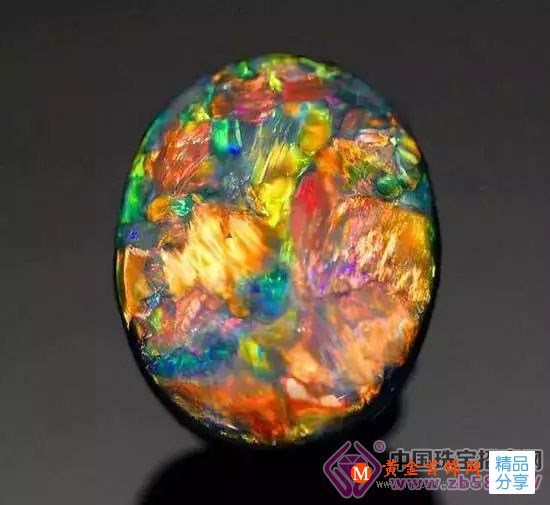

目前，在珠寶市場上可見到的歐泊品種繁多，有天然歐泊、染色歐泊、組合歐泊、注塑歐泊、注油歐泊和合成歐泊等。現將幾個常見品種的鑒別方法介紹如下:

由于歐泊寶石迷人，而產地局限，不少仿制品擁入市場。但是，歐泊石的形成條件很難模仿，因此一般仿制品都不理想，易于辨認。現擇其常見仿制歐泊敘述如下。

（１）染色歐泊

染色歐泊，多用糖液將劣質白歐泊染黑，制成色彩強烈的黑歐泊。其歐泊石原料一般體色發白，變彩較淺，孔隙較多。染色時，首先把歐泊石加熱，然后浸泡在糖液或者含糖很高的橙汁、萄葡汁里。當干燥后，再把它浸泡在濃硫酸溶液中使糖炭化、變黑就行了。糖液為白歐泊的變彩提供了黑色背景，其中的彩片顯得鮮艷可愛。

染色歐泊的黑色往往沉淀在彩片或球粒的空隙中，用放大鏡和頂光源觀察寶石則有黑色塵埃斑點，變彩好像含在鑲嵌的圖案中。在外觀上，寶石的顏色有雨點般的深淺斑痕。由于染色的滲透深度有限，如果把染色的黑歐泊切開，就能露出白歐泊的本來面貌。由于切磨會使染上去的黑色脫掉，因此染色歐泊是先切磨后染色，在鑒定中可以尋找磨光面著色的痕跡，予以辨認。

（２）注塑歐泊

注塑歐泊是在天然低檔歐泊中注入塑料，使其呈現黑色或白色，以達到彩片鮮艷，色彩突出的目的。

注塑歐泊比起天然歐泊來，首先是提高了透明度，其次是降低了寶石的密度。天然歐泊石密度為2.2２ｇ／cm3，經過注塑后密度低于1.99ｇ／cm3。注入黑色塑料后，歐泊呈墨黑色，在鏡下觀察好像有呈流動生長的黑色束狀物，類似合成祖母綠中的包裹體。

（３）注油歐泊

注油歐泊是在天然低檔歐泊中注入油或蠟，使其增加光澤，以掩飾裂縫。從外觀上看注油歐泊表面光潔，具蠟狀光澤。

注油歐泊與天然歐泊相比最主要的區別是表面有蠟或油的特征。其檢驗方法很簡單：將針燒熱，放在注油歐泊上，油或蠟遇熱就會在寶石表面上形成有球珠狀的油滴或蠟滴。

（４）合成歐泊

合成歐泊石，按照天然歐泊的成分結構，合成出人造蛋白石球粒，并且能顯示出天然歐泊石的顏色、光澤和彩片。

合成歐泊石與天然歐泊的區別有三點：

Ａ.天然歐泊的彩片呈紡錘狀，中間粗兩邊變細，而合成歐泊的彩片呈三角形，向三個方向擴展。

Ｂ.合成歐泊的彩片具六邊形蜂窩狀結構，其彩片構成鑲嵌圖形，呈晰蜴皮網狀結構。

Ｃ.合成歐泊的孔隙大，吸水性強。

（５）玻璃仿歐泊

玻璃仿歐泊是在熔化的玻璃中加入彩色薄片，制成與天然歐泊相似的仿制品。

玻璃仿歐泊的弱點主要是明顯地具有玻璃制品的特征：玻璃光澤，貝殼狀斷口。其折光率（1.49-1.52ｇ／cm３）和密度（2.4-2.5ｇ／cm３）都高于天然歐泊（折光率#1.45，密度2.15ｇ／cm3）。玻璃仿歐泊沒有空隙，不吸水，舌舔有滑感，不粘舌。因為是人造彩片，玻璃歐泊在垂直強光源的照射下放大觀察，可見六邊形蜂窩狀結構。

（６）塑料仿歐泊

塑料仿歐泊，具雙層結構。內部是聚苯乙烯，外表裹了一層丙烯酸樹脂，制成針狀火焰變彩的鑲嵌圖案，與天然火歐泊非常相似。

塑料仿歐泊的密度為1.21-1.26ｇ／cm3，比天然歐泊（密度2.15-2.23ｇ／cm3）低得多。拿在手中感到輕飄。放在甘油（密度1.26ｇ／cm3）中，塑料仿歐泊上浮，而天然歐泊則下沉。塑料仿歐泊硬度為1.5-3，而天然歐泊硬度為5-6.5，差別很大。用普通縫衣針在塑料仿歐泊上能夠劃出痕跡，而在天然歐泊上則不能劃出。在白熾燈反射光照射下塑料仿歐泊呈半透明淺藍色乳光，在透射光照射下呈粉橙色乳光，在偏光鏡下無明暗變化，有異常干涉色。

（７）組合歐泊

組合歐泊多為歐泊二層石和歐泊三層石。鑒定的關鍵是從寶石的腰部或其側面觀察，不同層位在顏色、光澤、彩片、透明度等不一樣，即有拼合跡象，或有接合線、粘膠或氣泡等。

Ａ.歐泊二層石：頂面用質量好的歐泊，底面襯以黑色瑪瑙、黑玉髓、劣質歐泊或歐泊圍巖，用黑色膠粘接。

Ｂ.歐泊三層石：頂面用無色石英巖或玻璃并磨成弧面，中部用天然歐泊也做成弧面，用無色膠與頂面粘合，然后再在其下用有色膠粘上黑玉髓、玻璃或劣質蛋白石。

組合歐泊的鑒定，主要是尋找結合面。對沒有鑲嵌的組合寶石戒面檢測比較簡單，用肉眼或放大鏡觀察接合面兩邊顏色、光澤、透明度的變化及有無氣泡等即可。另外，粘膠比較軟，用細針探查可以判定。但是，對于那包底鑲工的組合寶石，難度較大。可用顯微鏡、強光從臺面檢查。如果還發現不了結合面兩邊的差異，可借助熒光燈檢測有無寶石與粘膠所顯示的熒光的差異。

。
