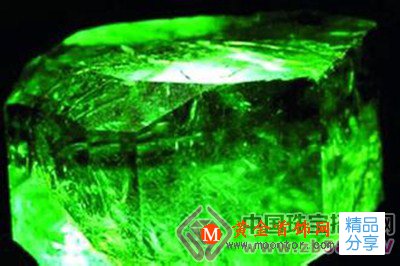

合成祖母綠已有百年的歷史，比較成熟的方法有助熔劑生長法和水熱法兩種。由于合成祖母綠的形成溫壓條件與天然祖母綠相似，鑒定時須認真觀。

1、助熔劑生長法合成祖母綠

助熔劑生長法合成祖母綠顏色鮮艷，但不帶黃色或藍色色調。助熔劑生長法合成祖母綠的紅色熒光效應比天然祖母綠明顯，在暗處放在黑色底板上，用強光照射泛天然祖母綠所沒有的紅光。

寶石內部包裹體較多，用肉眼可見乳白色煙霧狀或羽毛狀熔劑包裹體，放進水中用光線透射，這類包裹體呈褐黃色。

另外，還可見到六邊形或三角形的鉑金片和六方柱狀硅鈹石包裹體。見不到天然祖母綠中反光的愈合裂隙面。

2、水熱法合成祖母綠

水熱法合成祖母綠透明，顏色均勻，呈艷綠或微帶藍或黃的綠色。在暗處放在黑色底板上用強光照射泛紅光。內部潔凈，沒有助熔劑生長法合成祖母綠那種煙霧狀熔劑包裹體和氣—液包裹體。

用10倍放大鏡可觀察到在一個層面上展布的眾多小點或釘狀物，偶爾還能見到顏色深淺不同，但平直展布的仔晶夾層。在高倍放大鏡下，可見定向平行排列的管狀包裹體和由柱狀硅鈹石與液體構成的釘狀包裹體。

3、合成祖母綠涂層的綠柱石

是將打磨成型的淺色綠柱石放進水熱法合成祖母綠的溶液里，使綠柱石表面附生一層厚度約0。5mm的祖母綠外殼。這種涂層綠柱石放進水里可見棱角處顏色較深。另外，在涂層與綠柱石結合處，可見交織的網狀裂紋。另外，綠柱石內部一般比較潔凈，包裹體類型與天然祖母綠有所差異。

（三）優化祖母綠

祖母綠存在較多能降低寶石清晰度的愈合裂隙面時，商家常常采用注油的方法加以彌補。寶石表面會有通向內部的裂隙。在10倍放大鏡下，注油處可見彩色反光現象。將注油祖母綠放在白熾燈附近烘烤，油珠會從裂隙處滲出，用潔凈的白紙擦拭會有油跡。

（四）祖母綠與相似綠色寶石和仿制品的區別

與祖母綠類似的透明、顏色艷綠的寶石不多，具商業意義的僅有鈣鋁榴石、螢石、磷灰石、翡翠、鉻透輝石等五種。加上人造釔鋁榴石和仿祖母綠玻璃等仿制品，

1、鈣鋁榴石

鈣鋁榴石一般呈黃綠色，含微量的鉻和釩就會呈翠綠色，與祖母綠十分相似。但是鈣鋁榴石的光澤比祖母綠強，表面象涂了油脂一樣明亮，寶石內部包裹體較少，比重較大。

2、螢石

綠色、淡綠色的螢石，顏色上與質量較差的祖母綠有些相似。但光澤較弱，內部潔凈，用肉眼見不到任何包裹體，硬度低只有4，用玻璃即可刻動。

3、磷灰石

馬達加斯加產的一種微帶藍色調淺綠色的磷灰石，顏色與祖母綠相似。但磷灰石中包裹體少，表面帶油脂光澤，硬度5，用小刀可以刻劃。

4、翡翠

優質翡翠的顏色呈祖母綠色，但翡翠的透明度差，即便是最透明的翡翠也可見到絮狀的纖維狀結構。

5、鉻透輝石

俄羅斯產的一種含鉻透輝石，顏色純綠，也稱為俄羅斯祖母綠。但這種透輝石的包裹體很少，且雙折射率大，用放大鏡從臺面觀察，可見底棱雙影。硬度5，用小刀可以刻劃。

6、人造釔鋁榴石

在人造釔鋁榴石中添加微量的鉻就會呈現鮮艷的綠色來仿祖母綠。但其顏色呆板、光澤明亮，在暗處用手電照射泛紅光。密度大，內部十分潔凈

7、熔融綠柱石玻璃

將淺色的綠柱石磨成粉末，加入微量氧化鉻后加熱熔融，制成化學成分與祖母綠相似但沒有結晶的綠柱石玻璃。密度較小，折射率比天然祖母綠低。寶石內部缺陷少，見不到天然祖母綠中的礦物包裹體。

。
