天山冰玉的質量評價

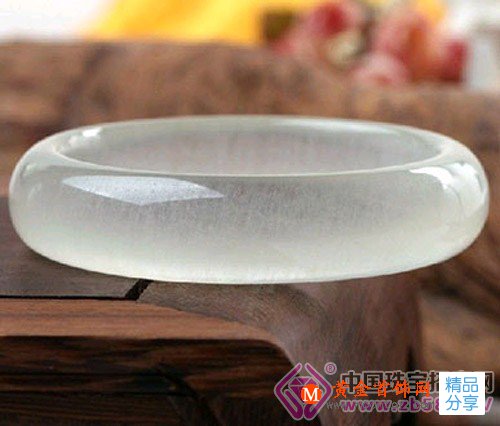

天山冰玉主要用于制作小掛件、手鐲、項串、雕件、很少一部分做成戒面。因此天山冰玉的質量要求和評價著重于以下幾點：

顏色

顏色鮮艷，純正均勻，其中以白色為主，若白如羊脂者可稱為羊脂玉，是極為稀少的軟玉品種。

質地

質地致密、細膩、堅韌、光潔，油潤無摑，無絕無裂。

透明度

天山冰玉必須具有一定的透明度，或在佩戴一段時間后呈現通透質地，完全不通透的材料較難應用。

塊度

要求有一定的塊度。

加工工藝

冰玉加工中如果構思巧妙，俏色新異，加工精細，同樣會提高玉石本身價值，如我國傳統玉雕的“蝦盤”、“龍盤”、“水漫金山”都被譽為國寶級雕件。

天山冰玉性質

主要成分：天山冰玉的基本性質與單晶石英大致相同，但由于結晶程度、顆粒排列方式等差異，兩者物理性質有所不同。

礦物組成：天山冰玉的組成礦物主要是隱晶質一顯晶質石英，另可有少量云母、綠泥石、粘土礦物、褐鐵礦等雜質。

化學組成：天山冰玉的化學組成主要是SiO2。，另外可有少量Ca、Mg、Fe、Mn、Ni等元素的存在。

晶系與結晶習性：天山冰玉的主要組成礦物石英屬三方晶系，呈顯微隱晶質一多晶質集合體。外表形態多為團塊的、皮殼狀、鐘乳狀。

光學性質：天山冰玉屬高檔石英質玉石，純凈時為無色，產地的差異會導致含有不同的雜質元素，如Fe、Ni等，或混入不同的有色礦物時，可呈現不同的顏色。

光澤及透明度：拋光平面可呈玻璃光澤，斷口一般呈油脂光澤。微透明一半透明。

光性：表現為集合偏光，正交偏光鏡下無消光位。

折射率：天山冰玉一般僅能用點測法測出一個折射率值，范圍為1.53～1.54，個別可測到1.55。

多色性：由于隱晶質或顯晶質石英排列的非定向性，在集合體中一般見不到多色性。

吸收光譜：一般無特征光譜，僅個別品種因含少量致色元素可產生特征的吸收光譜。

密度：由于結晶程度和所含雜質的影響，天山冰玉密度會有一定的變化，一般在2.60（+0.1）g/cm左右。

硬度：天山冰玉硬度略低于單晶石英，摩氏硬度為6.5左右。

形態：天山冰玉的形態及質地適于雕刻，因此在工藝上有較大的價值，冰玉本身通透的質地和適當的硬度給工藝師以豐富的想象，并提供了施展技藝的場所，因此天山冰玉也成為玉石中的貴重品種。

。
