綠松石的仿制品有許多，今天我們介紹的這種仿品筆者也是第一次見。樣品是一圓形珠串，藍色，表有不規則白色斑點。樣品表面可見不規則孔洞，藍色斑點。從外觀上看，樣品很像壓制大理巖、壓制明礬之類的仿品。

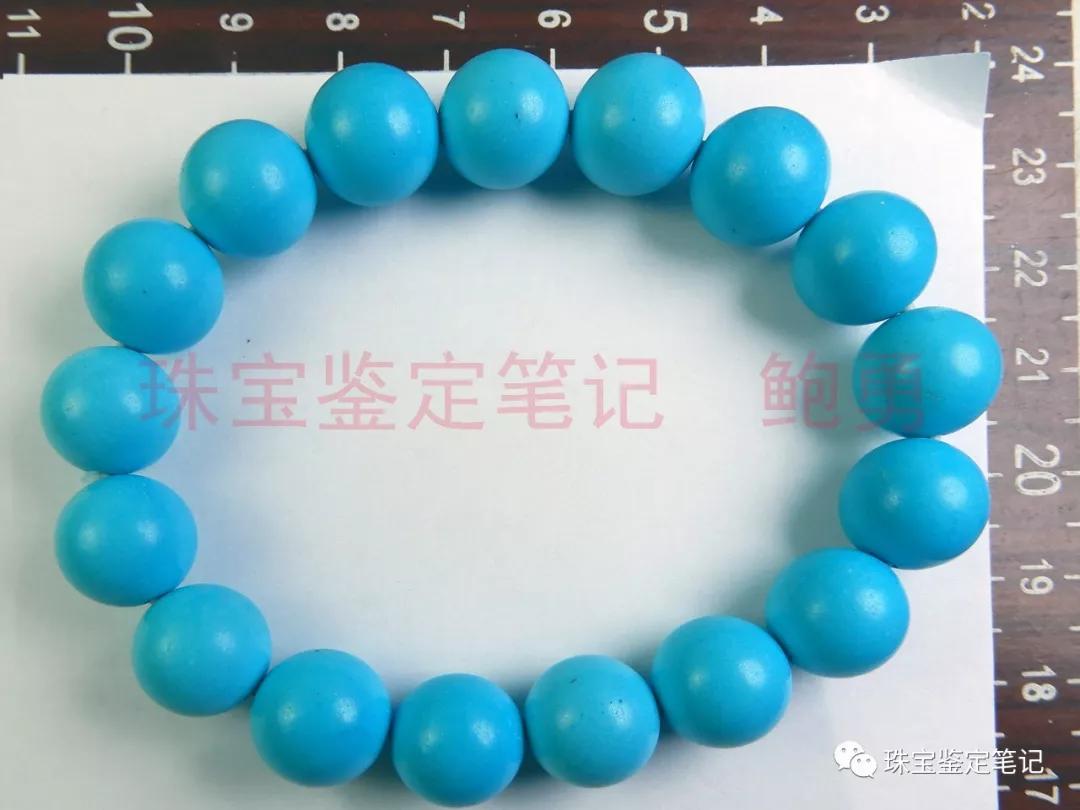

樣品的比例圖

樣品表面可見不規則白斑，有藍色顆粒及白色顆粒

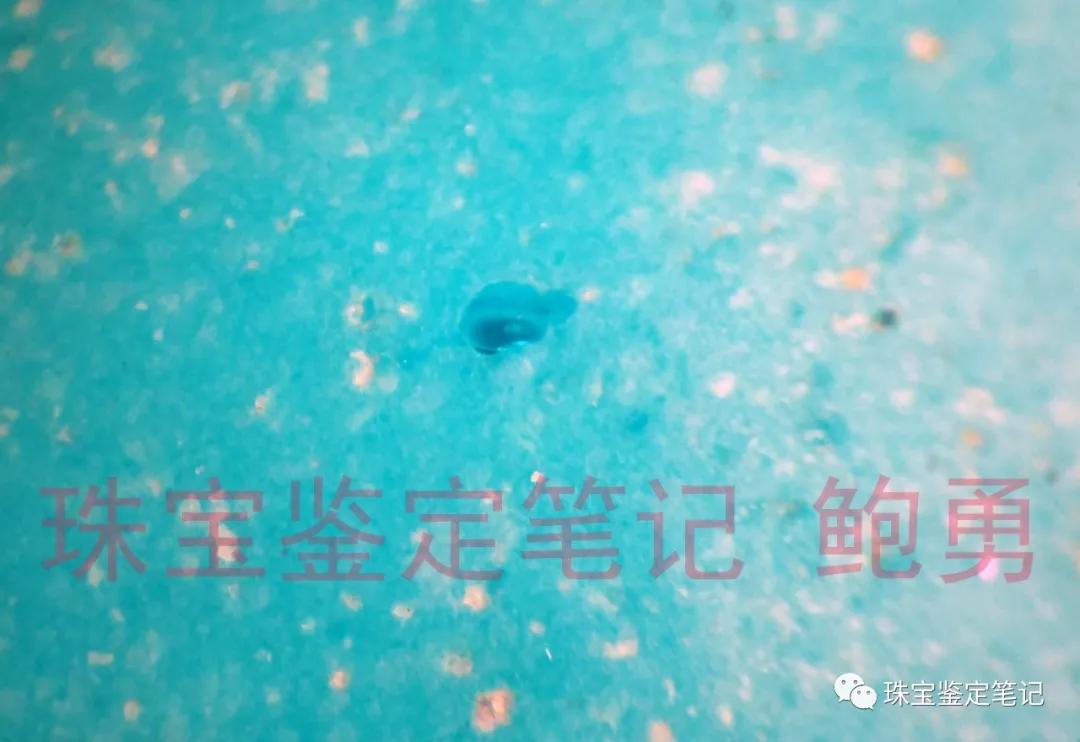

樣品中藍色（玻璃狀）顆粒

樣品中未熔的白色顆粒。

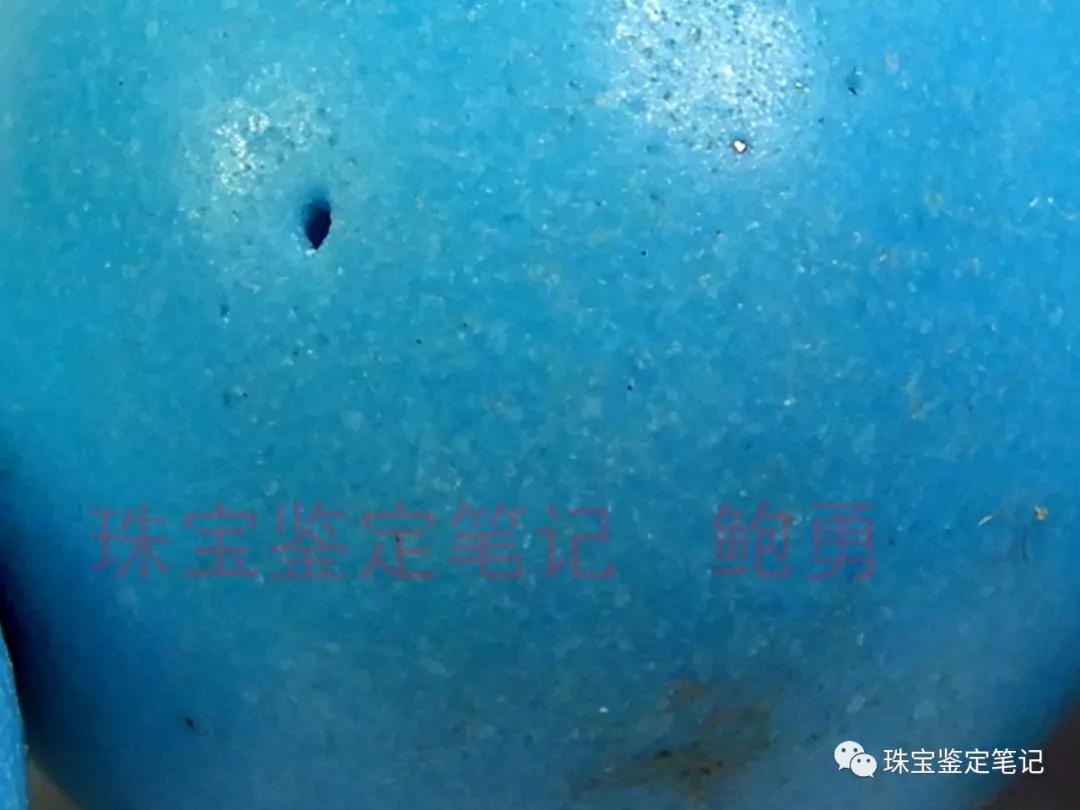

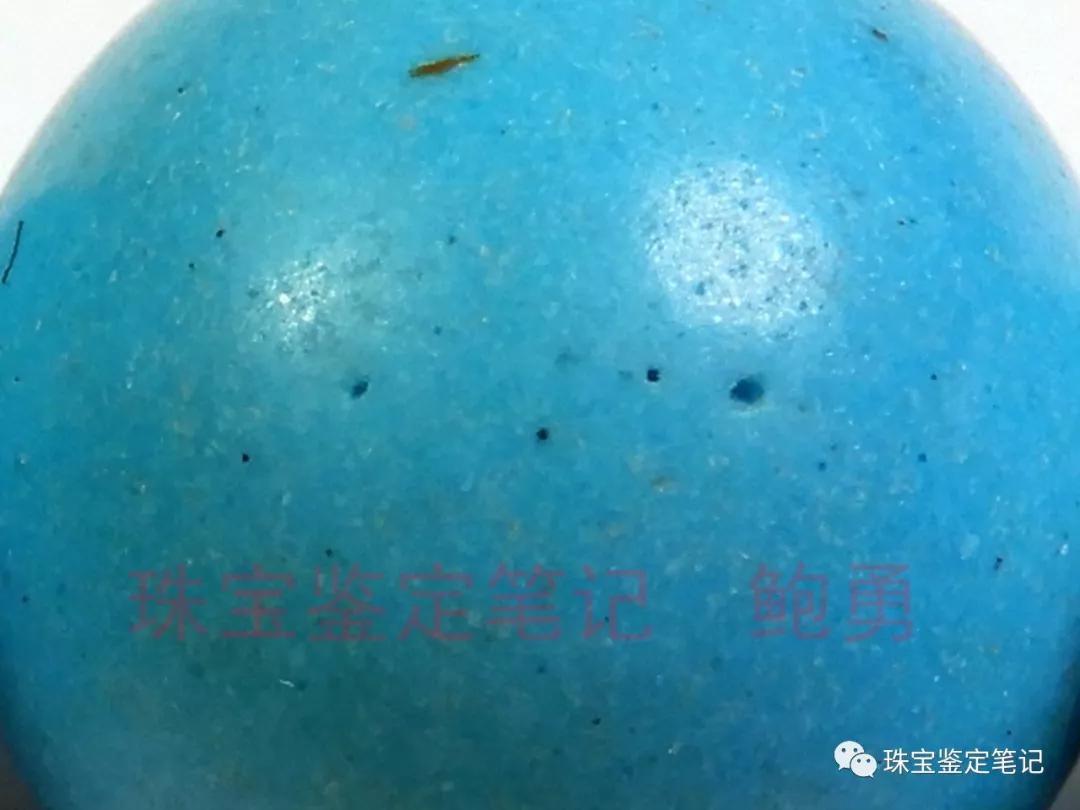

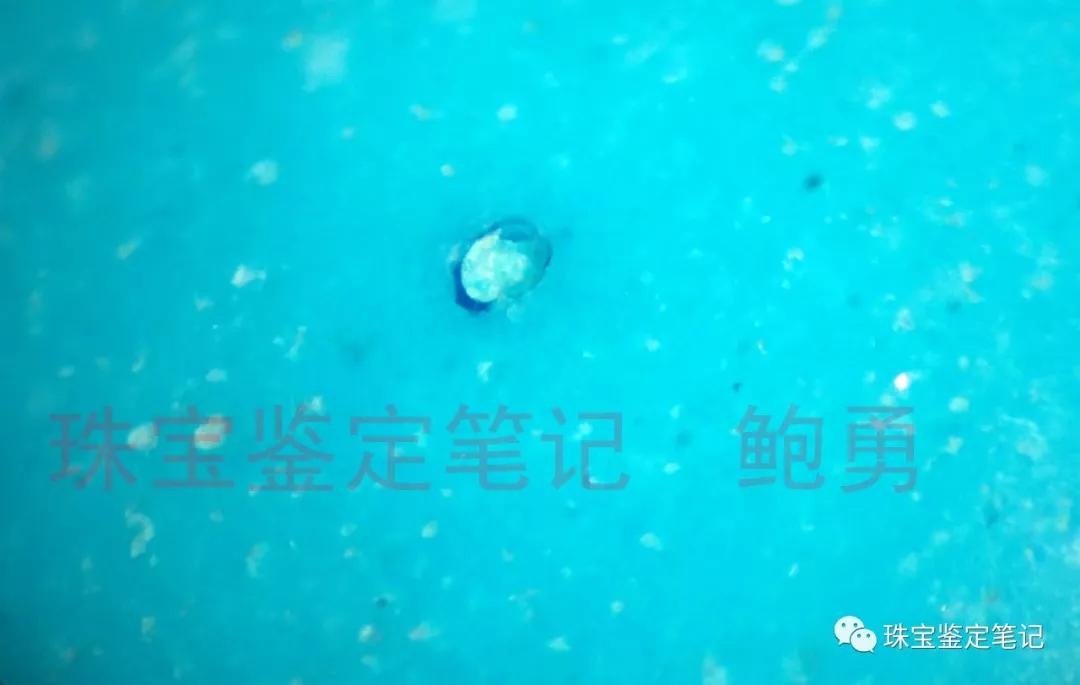

樣品表面不規則空洞。

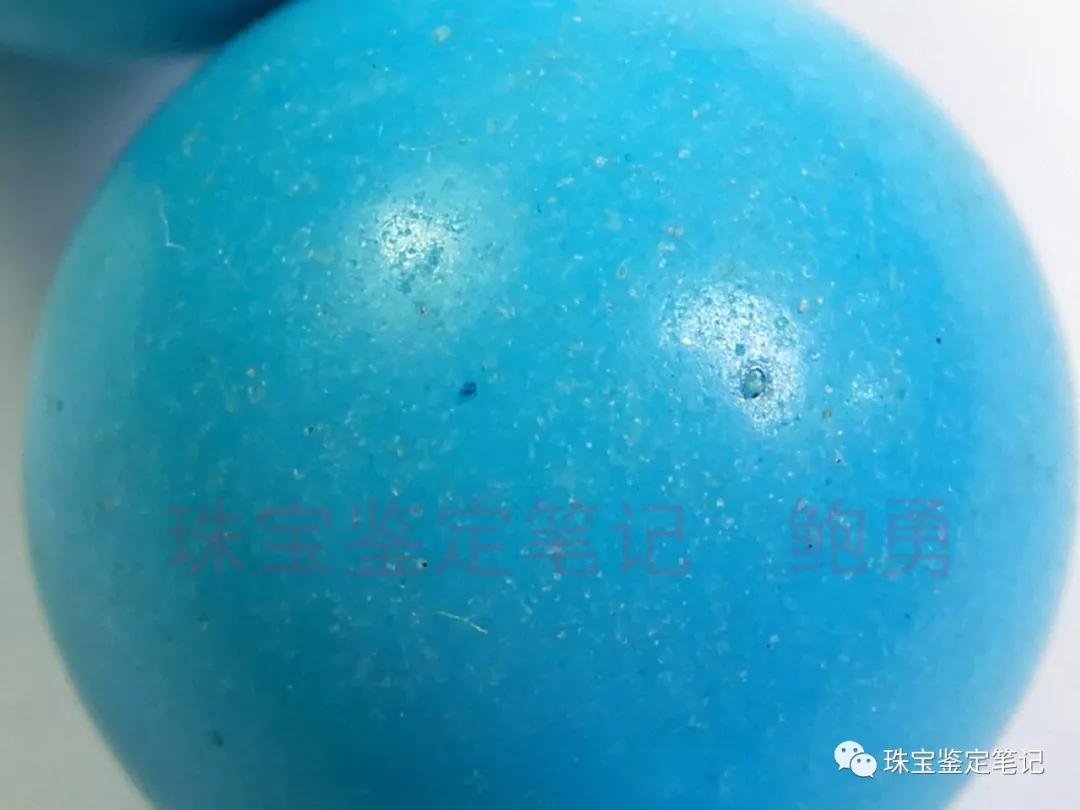

樣品表面白色不規則斑紋。

  樣品的紅外反射譜顯示這不是常見壓制大理石、壓制明礬、壓制石膏、壓制重晶石類的仿制品。從紅外反射譜比對結果看樣品和輝石類礦物（頑火輝石）的紅外反射譜比較接近。

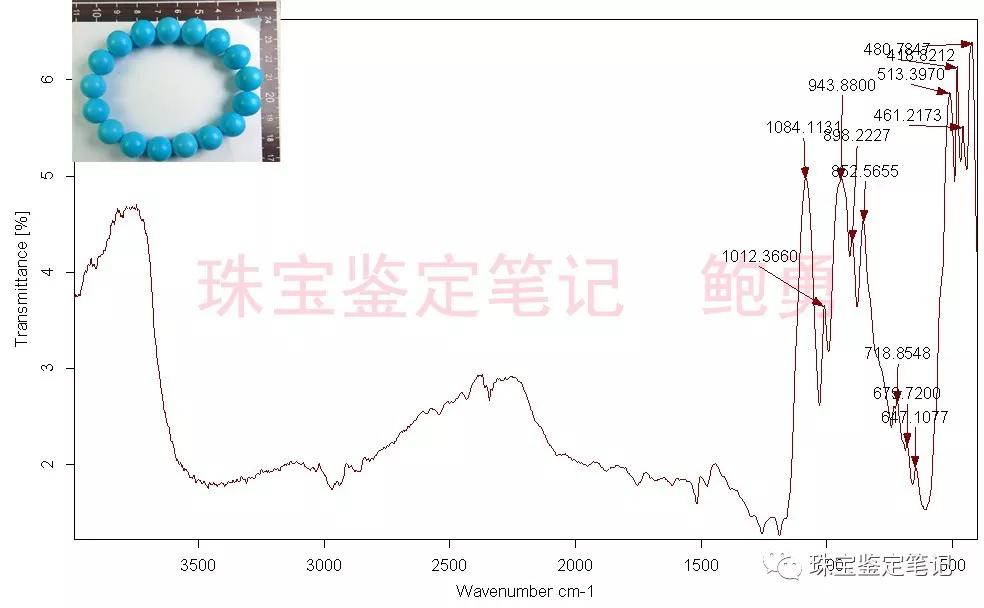

樣品的紅外反射譜與輝石類礦物（頑火輝石）的紅外反射譜比較接近。

 為了近一步確認樣品的礦物種類，我們采集少許礦物粉末采用溴化鉀壓片法進行紅外測試。樣品的特征紅外吸收譜如下圖，查閱彭文世、劉高魁等編著的《礦物紅外光譜圖集》發現樣品與“斜頑輝石Mg2〔Si2O6〕”的紅外譜吻合度較高。

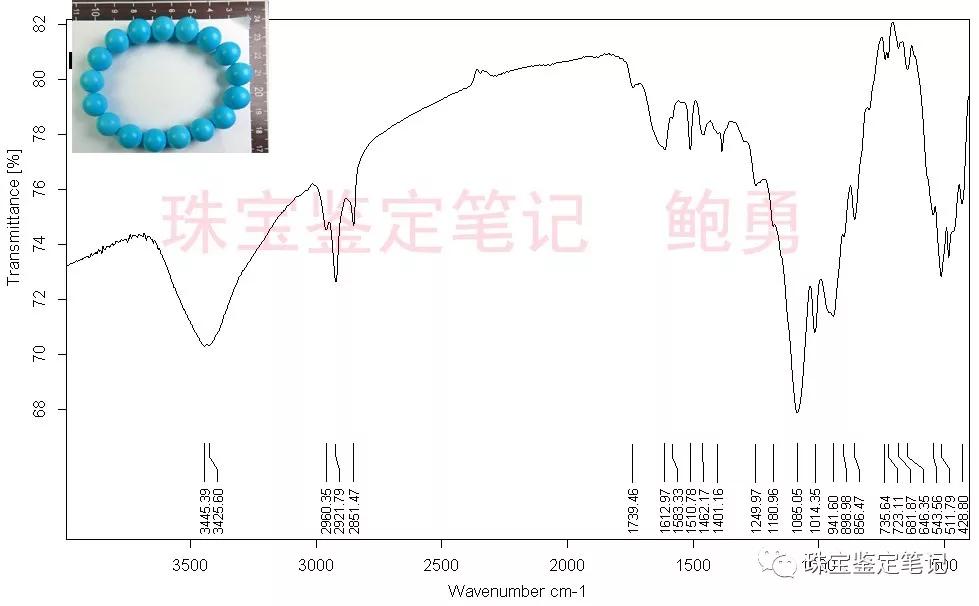

樣品的特征紅外吸收譜。

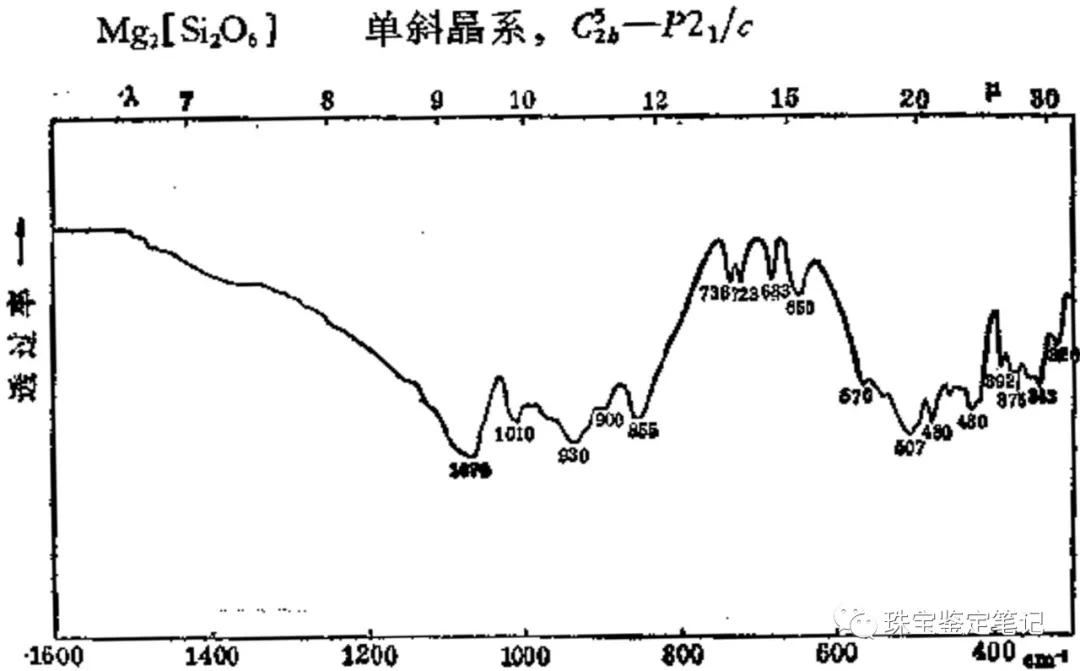

彭文世、劉高魁等編著的《礦物紅外光譜圖集》中“斜頑輝石”的特征紅外譜。

   在紫外－可見吸收光譜檢測中，樣品在680nm附近有明顯的吸收，說明樣品的顏色為人工染色形成。

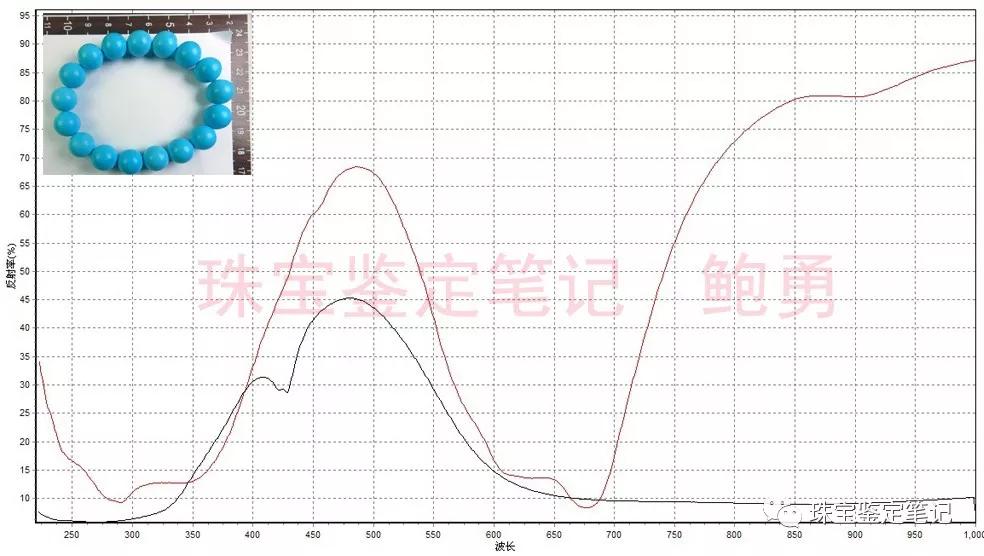

樣品在680nm附近有明顯的吸收，紅色譜線為樣品，黑色譜線為綠松石。

  在XRF X熒光光譜檢測中樣品顯示出金屬鋇(Ba)的熒光峰。

XRF X熒光光譜檢測中樣品顯示出金屬鋇(Ba)的熒光。實譜為樣品的X熒光峰，虛線為氯化鋇（BaCL）晶體的X熒光峰。

結 論：

   樣品是一種新的綠松石仿品，紅外光譜顯示樣品與斜頑輝石Mg2〔Si2O6〕特征紅外譜吻和，紫外－可見吸收光譜檢測顯示樣品經過染色處理。

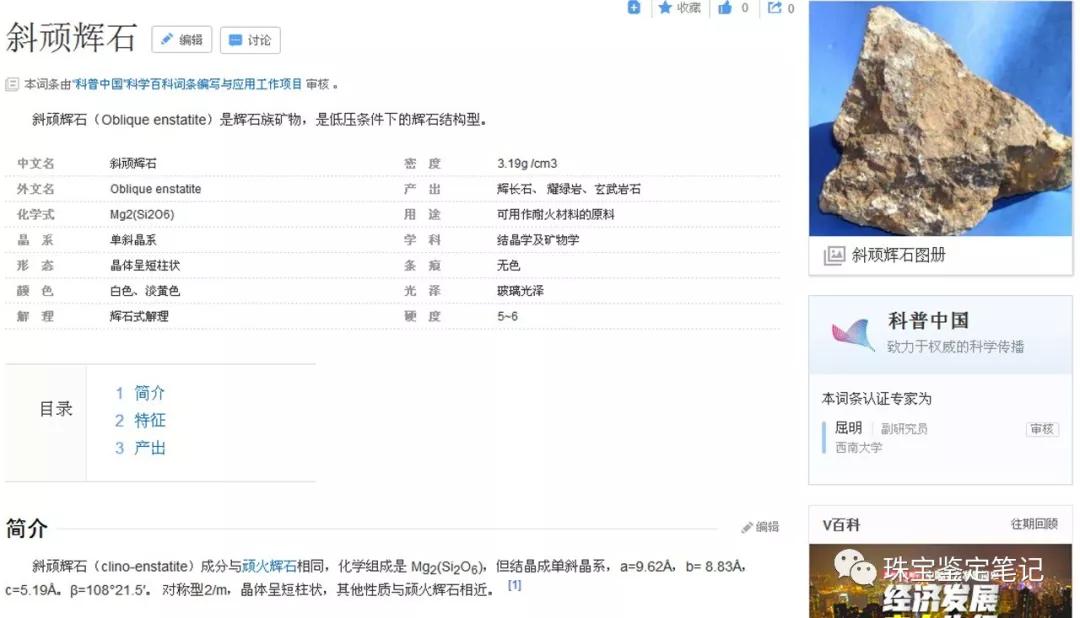

   經過網上查詢斜頑輝石Mg2〔Si2O6〕是低壓條件下的輝石結構型，常用作耐火材料。并且網上有“利用滑石制備的斜頑輝石微晶玻璃”專利技術，這種專利的優點就是：1）所選用的原料滑石、石英、粘土均是資源非常豐富和廉價的礦物原料；2）制備工藝簡單；3）玻璃的晶化不需要外加晶核劑，且結晶速度快。

  結合以上信息，筆者認為這種新的綠松石仿品極可能是由滑石、石英、粘土等經過燒結而成，由于原料易得，制備條件簡單，成本較低，因而極適合作為低價綠松石仿品材料，而樣品中金屬鋇(Ba)含量可能是原料中含重晶石（BaSO4）有關。

  從外觀結構看，樣品比較符合燒結工藝特征，而且樣品的仿真（綠松石）程度好于壓制大理巖、穩定性好于壓制明礬（溶于水）、硬度高于壓制滑石，而且制備工藝相對簡單。所以，壓制斜頑輝石Mg2〔Si2O6〕作為新型綠松石仿品可能有較好的商業前景。

來源： 珠寶鑒定筆記
