摘要：

黃金飾品因其外表具有獨特的金黃色光澤，燦爛奪目，自古以來就備受大眾喜愛。其中，足金首飾一直深受追捧，在金飾市場占據重要份額。但是足金硬度低，強度不大，受外力作用容易造成變形磨損，款式單調，工藝價值和藝術價值不高[2]。除此之外，隨著技術發展和市場的消費需求，鉑金和K金逐漸被大眾認識，其飾品造型多樣，硬度高，成為足金飾品在市場上的強大競爭對手[1]。面對這一市場狀況，足金硬化成為唯一出路，硬足金的誕生打破傳統，給足金市場帶來新一輪的活躍。本文將介紹硬足金的特性及其工藝，硬足金與足金的區別以及硬足金在市場上的現況和發展趨向，展現硬足金的硬實力。

1  引言

長期以來，黃金飾品都在國內金飾的消費中占據主要份額，但隨著經濟的發展與觀念的改變，鉑金和K金飾品越來越受到人們的關注，加上傳統的足金飾品面臨硬度偏低，飾品容易變形磨損、樣式單一、工藝及藝術價值不高等問題。這些都一定程度上給黃金飾品市場帶來不小的沖擊。因此如何滿足飛速發展的市場就必須有所突破，足金硬化是大勢所趨。

傳統足金飾品可以分為兩類，一是用來佩戴的首飾，二是空心電鑄件[3]。但無論是佩戴的首飾還是電鑄件，都面臨一個問題，足金硬度過低。當前市場迅猛發展，黃金行業要在目前國內飾品行業里，根據金屬材料的硬化機理，足金首飾的硬化工藝有冶金法、滲氮法、納米粉末法以及電鑄法等[1]。其中，最為突出的硬化工藝是電鑄工藝，其硬化效果最佳，大大地提高了飾品抗拒磨損變形的性能，并且與傳統足金相比，可以在相同體積的條件下足金質量更小，從而價格更加經濟實惠；此外，硬足金飾品在造型上更加多元化，采用雕刻、鏤空、扭轉、烤漆、鑲彩寶等不同工藝[4]來塑造更加栩栩如生，別具一格的造型，更能吸引年輕人這一消費群體來購買。硬足金給中國黃金市場帶來了意想不到的巨大的發展空間，跟隨本文將能夠更深入了解硬足金的魅力和其發展前景。

2  硬足金的介紹

2.1 硬足金的定義與特性

硬足金亦名3D硬金、硬黃金、硬金。3D硬金的“3D”是three-dimensional的縮寫，意思就是三維圖形。真實的三維空間，有真實的距離空間。“3D硬足金”飾品，是打破傳統工藝制造的一種新形產品，主要以“電鑄”模式生產而成。3D硬足金的金含量為99.9%，與普通足金999純度一致。3D足硬金的硬度為HV140-160，比傳統黃金制品的硬度提高了近4倍，非常接近18K黃金的硬度，因此具有硬度高、耐磨性強等特點，有效克服了足金首飾硬度低、易磨損、不易保持細致花紋的缺點。

硬金工藝的發展頗為理想，相比第一代的硬金，現在市場上的第二代3D硬金有效解決了黃金缺乏堅韌度和立體感的難題，不但純度超過第一代足金的純度，同時兼具18K金的堅韌特性，讓黃金具有更強的可塑性，從而達到了造型形象生動的高水平塑性效果。

2.2 硬金電鑄工藝

目前，足金硬化工藝有：電鑄法、納米粉末法、滲氮法、冶金法等。由于電鑄工藝是足金硬化效果最佳的方法，在行業內備受廣用。

電鑄足金飾品的誕生，掀起了行業內的一番熱潮，備受矚目。但是由于該工藝的特殊性和難度關系，現在在國內真正擁有電鑄足金生產線的企業僅有寥寥幾家。電鑄工藝是利用電沉積原理，將電鑄溶液中的金離子在電場力的作用下遷移道導電的陰極模上，再脫去模芯形成空心產品，達到精密復制的效果[1]。

2.2.1 氰化電鑄

傳統氰化工藝電鑄足金飾品，電鍍層硬度只有HV 60-70左右。通過改變鑄液添加液，調整工藝參數，足金硬度可達到HV 140甚至更高。但是，一個重要的問題是，氰化物有劇毒，對人體健康和環境均有害，含氰廢水的初始濃度很高，是一個嚴重的污染源。因此，在2003年中國有關部門已經出明規定禁止氰化物電鍍工藝。無氰或微氰電鑄工藝就成為大家追求的目標，也更加符合環保要求。

2.2.2 無氰電鑄

由于需要所在，在無氰電鍍的基礎上研發出亞硫酸鹽和檸檬酸鹽等電鍍足金工藝。亞硫酸鹽電鑄液的分散能力和深鍍能力好、電流效率高、鍍層細致光亮。亞硫酸金銨電鑄液的生產過程中pH值不穩定，需要實時密切控制條件；此外，加入氨水時的生產條件差。所以。目前生產企業主要使用亞硫酸金鈉電鑄液進行足金硬化工藝。目前，經過一系列的改良配方后，亞硫酸金鈉電鑄工藝能夠穩定沉積200μm以上的足金電鑄層，硬度可高于HV 140，且電鑄液穩定性高，pH值基本維持在7.0左右。

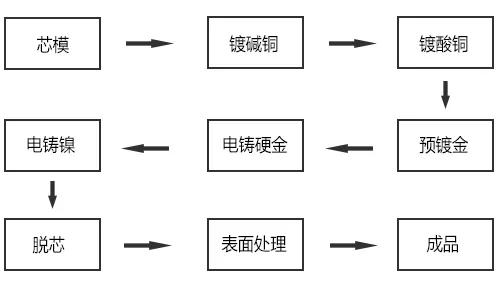

亞硫酸金鈉電鑄工藝流程圖如圖1所示。

圖1

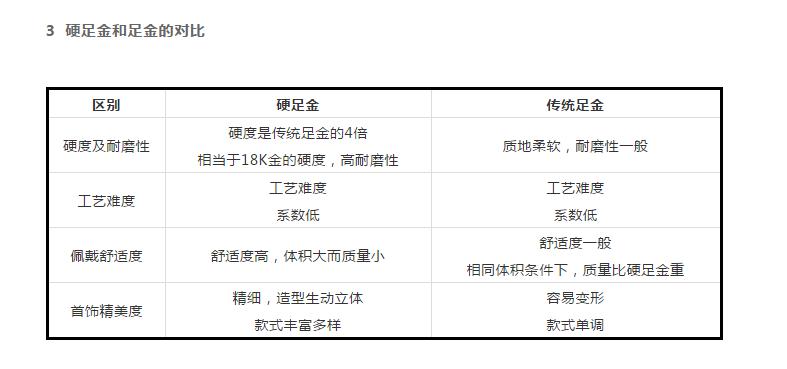

4、硬足金的發展與結語

足金首飾一直以來是國人的首選，在中國首飾購買中占據著重要的地位。在近二十年來，黃金價格總體走勢呈上升趨勢，因此足金本身具有保值作用。硬足金首飾的出現不僅可以滿足現代人們追求個性時尚新穎產品的心理，而且可以保值，更符合當前人們的消費要求。硬足金首飾超越了傳統足金設計，造型方面，除了沿襲傳統的中國風，還有一些簡約款式，帶入自然元素（動植物、自然界中物體的肌理、形體等），更好的吸引年輕消費群體。

不過，伴隨著硬足金的發展，其面臨的問題也急需解決，一是提供硬足金加工生產企業供給量不足以滿足目前的市場；二是電鑄液的添加劑也十分昂貴，如何降低生產成本也有待解決。

所以，未來需要做的是在市場上進行適當推廣，研發技術，降低添加劑的成本，使電鑄工藝技術更成熟、穩定。硬足金首飾客服了傳統工藝問題，加以推廣，將會受到大眾朋友的青睞，有巨大的發展前景。
