風景水草花“水晶”的秘密

黃金首飾網導讀：風景水草花“水晶”的秘密 首先解釋一下什么是“風景水晶”、“水草花水晶”。天然水晶長時間存在于富含鐵（Fe）、錳（Mn）礦物質溶液中，金屬礦物質會沁入水晶的裂隙內形成樹枝狀、水草狀花紋，進而組成...

  近日，筆者檢測了一件有趣有風景水草花“水晶”飾品。今天將檢測的結果和這個“水晶”的秘密講給大家聽。

  首先解釋一下什么是“風景水晶”、“水草花水晶”。天然水晶長時間存在于富含鐵（Fe）、錳（Mn）礦物質溶液中，金屬礦物質會沁入水晶的裂隙內形成樹枝狀、水草狀花紋，進而組成“風景畫”一般圖案。這種具有特殊圖案的水晶，行業內稱為“風景水晶”、“水草花水晶”。下面讓我們看看水晶市場上銷售的天然“風景水晶”、“水草花水晶”。

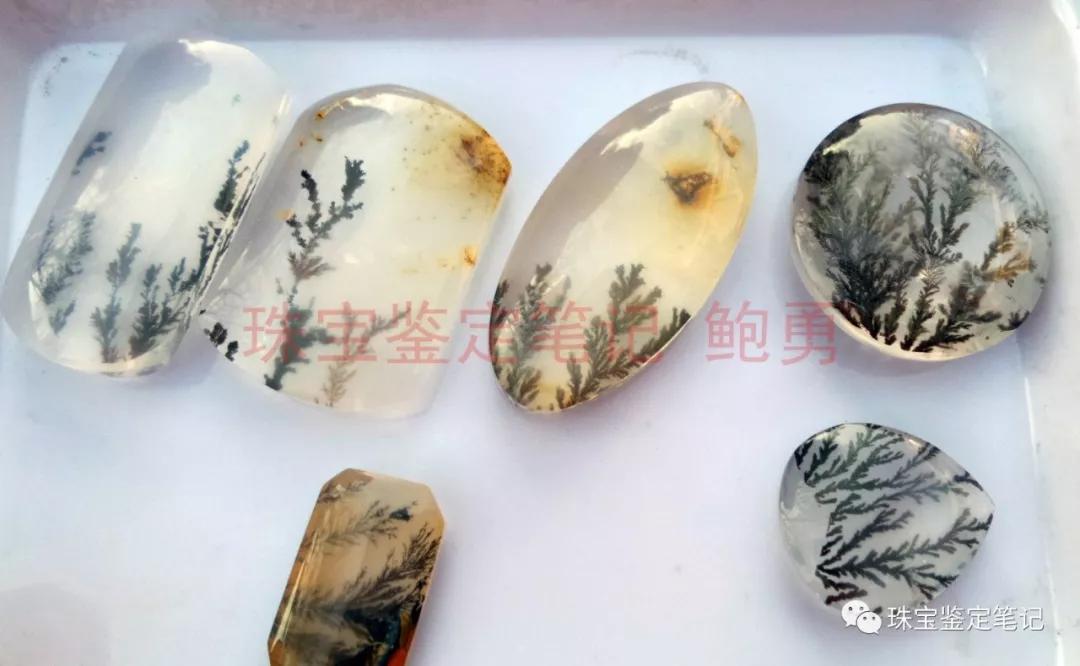

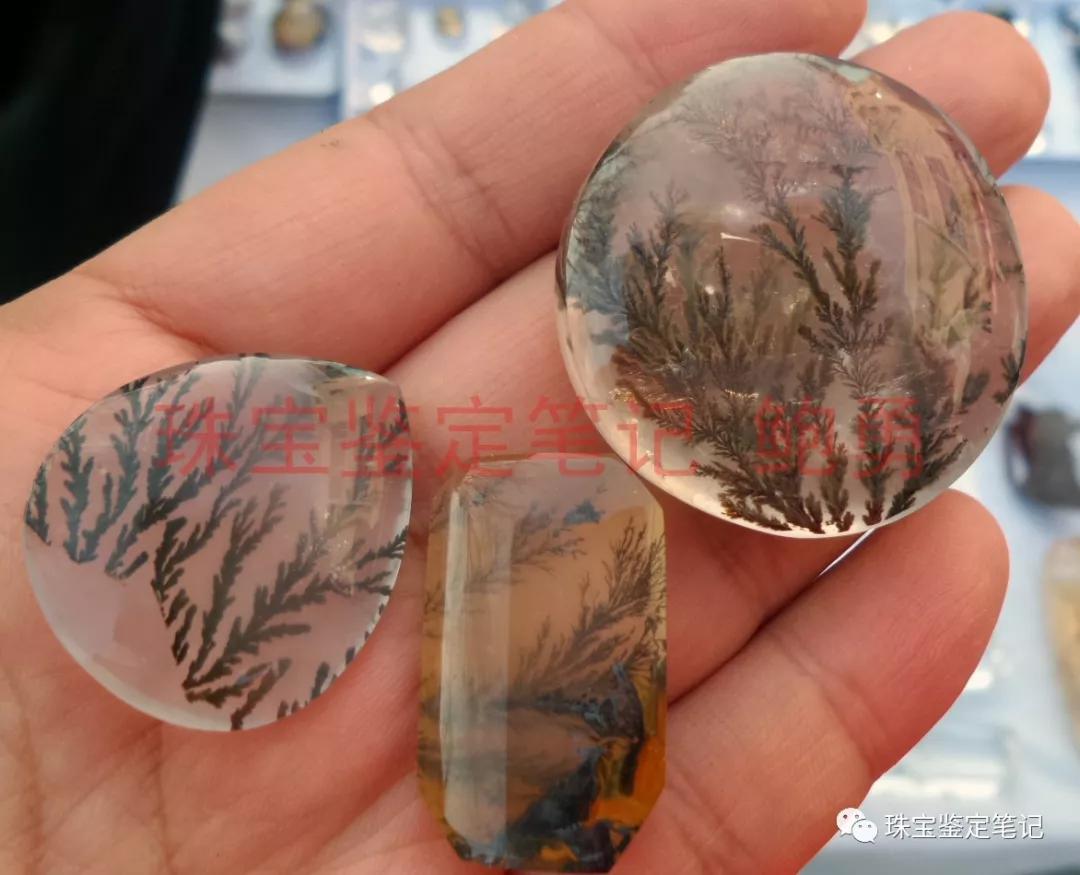

圖1、水草花水晶一組。圖片拍攝鮑勇

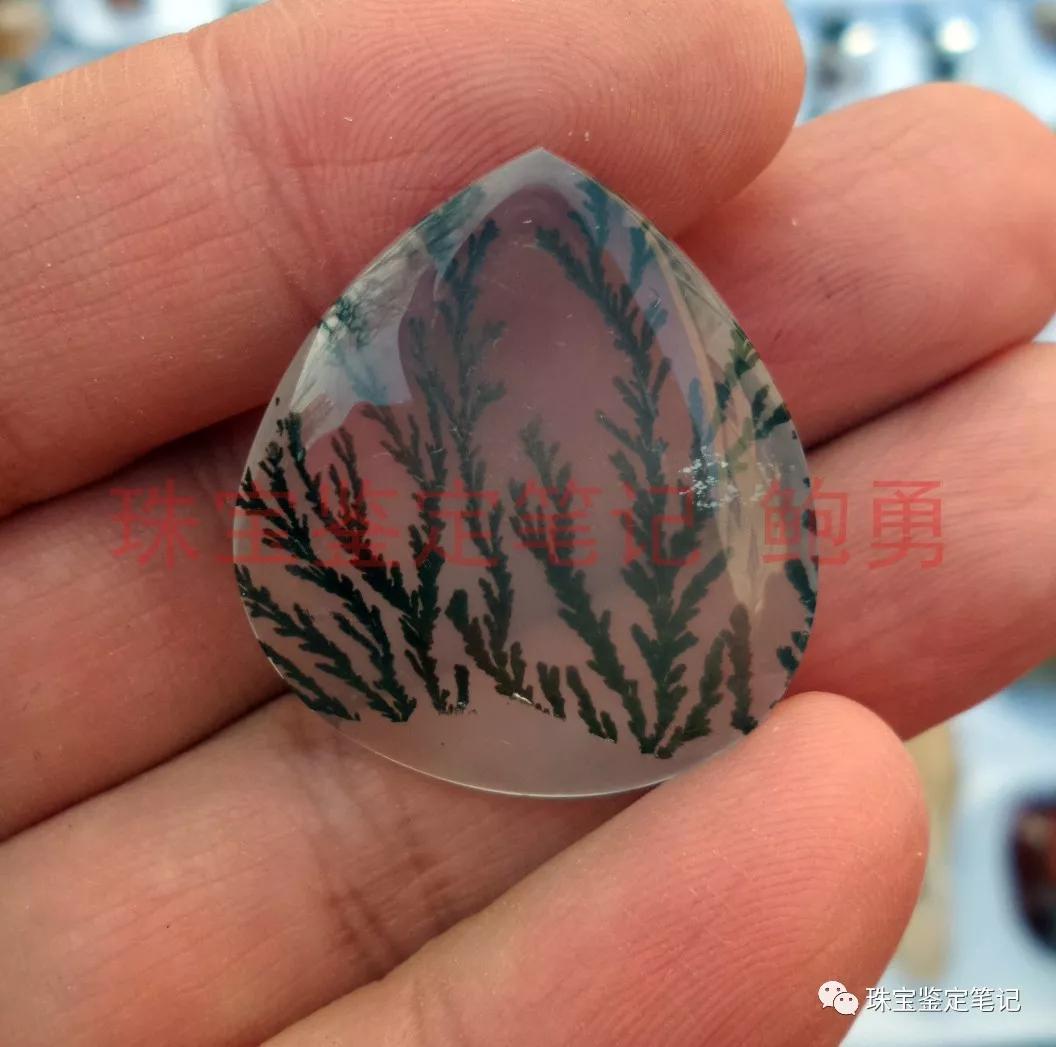

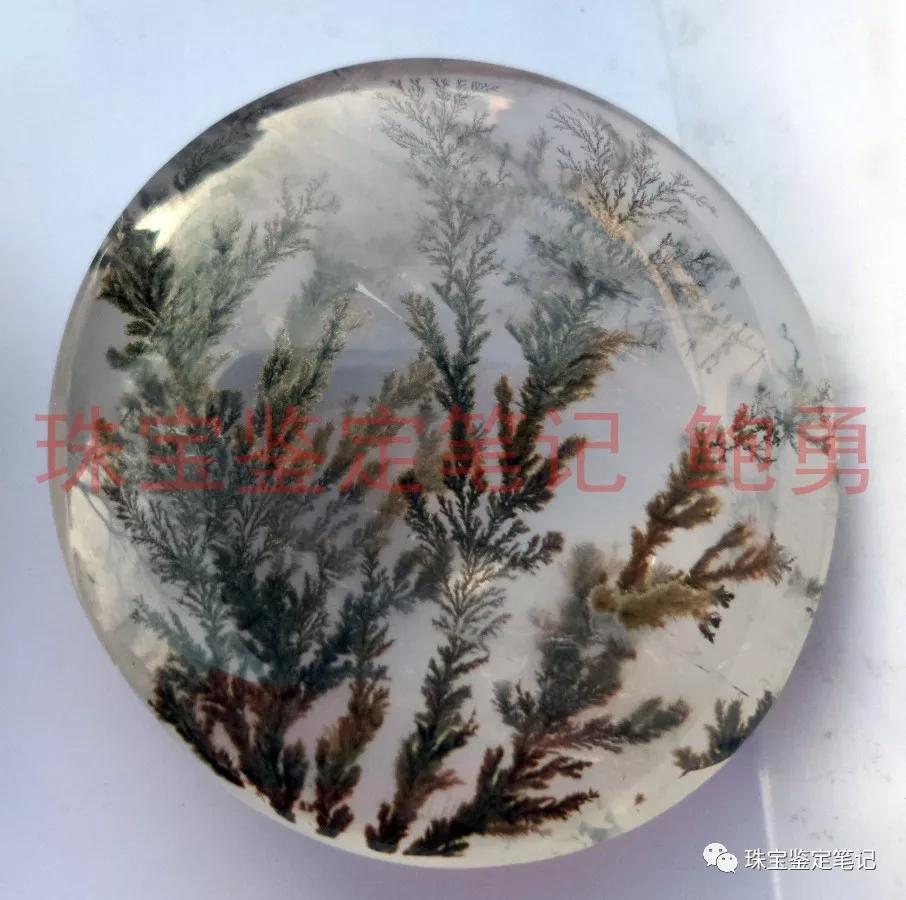

圖2、水草花水晶以樹枝狀，水草花狀的圖案最為常見。圖片拍攝鮑勇

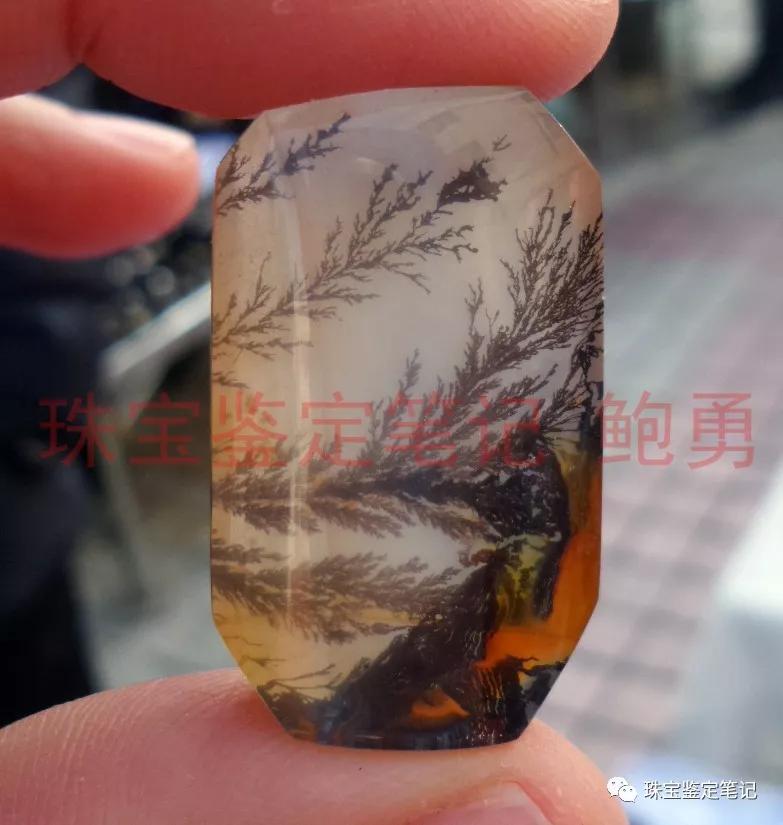

圖3、水草花水晶圖案因酷似“水草花”而得名。圖片拍攝鮑勇

圖4、水草花水晶的圖案常常含有大量的氣泡、裂隙。圖片拍攝鮑勇

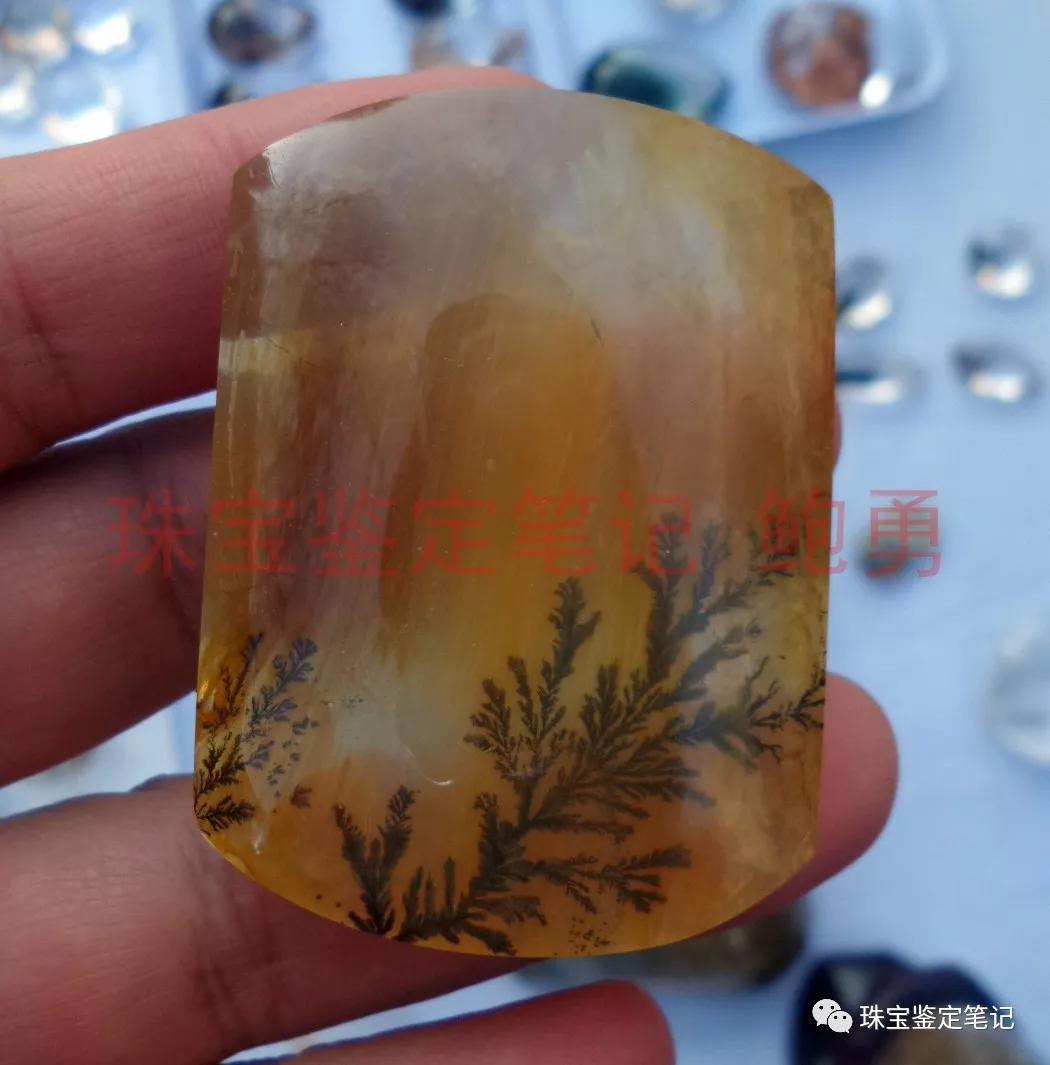

圖5、風景水晶因為在富含鐵（Fe）、錳（Mn）礦物質溶液中形成，晶體常被沁染成黃褐色。圖片拍攝鮑勇

圖6、樹枝狀花紋、黃褐色沁染、氣液包體、裂隙常常是“風景水晶”、“水草花水晶”典型鑒定特征。圖片拍攝鮑勇

一、樣品

  樣品整體無色透明，水滴形、雙弧面掛件，尺寸：40×28×16mm，重量20.52克，樣品內部有不規則的樹枝狀或水草花狀包裹體、包裹體下部有黃褐色的類似鐵（Fe）沁染、樹枝狀包體周圍放大可見類似氣液狀包體……樣品的外觀特征與常見的“風景水晶”、“水草花水晶”典型鑒定特征高度吻合。

  過于完美的圖案，讓檢測人員產生了一絲懷疑。

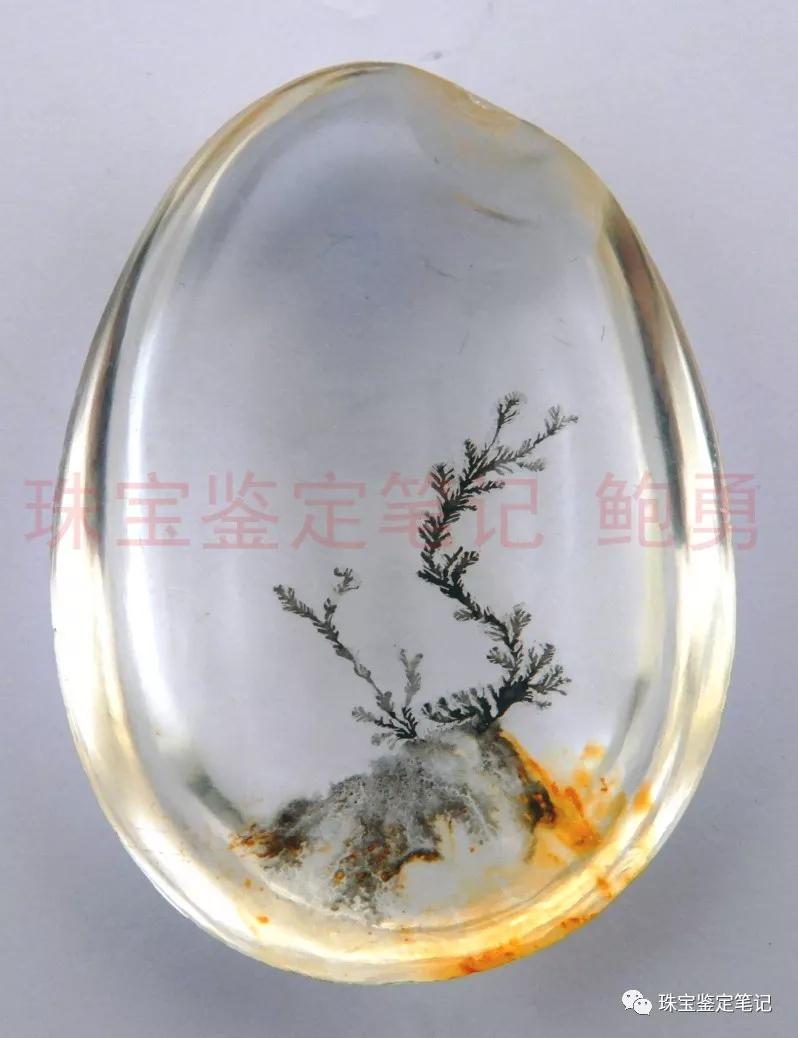

圖7、本次檢測的“風景－水草花水晶”。圖片拍攝鮑勇

二、檢測

   樣品的折射率為1.52-1.53（點測/遠視法），由于樣品為雙弧面點測法的折射率數值略低也在正常范圍內；偏光鏡下，樣品呈現出異常偏光現象，這可能是因為內部包裹體造成的。但是在長波紫外熒光燈（LWUV）下樣品呈現出強藍白色的熒光，這種熒光反應很可疑。

  放大檢測發現，樣品水晶有明顯的粘接痕跡。難道這又是一件拼合（粘接）水晶飾品。

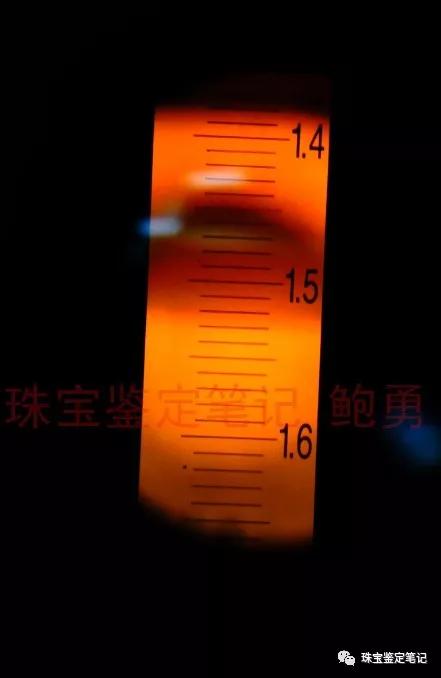

圖8、樣品水晶的折射率測量值1.52-1.53（點測/遠視法）。圖片拍攝鮑勇

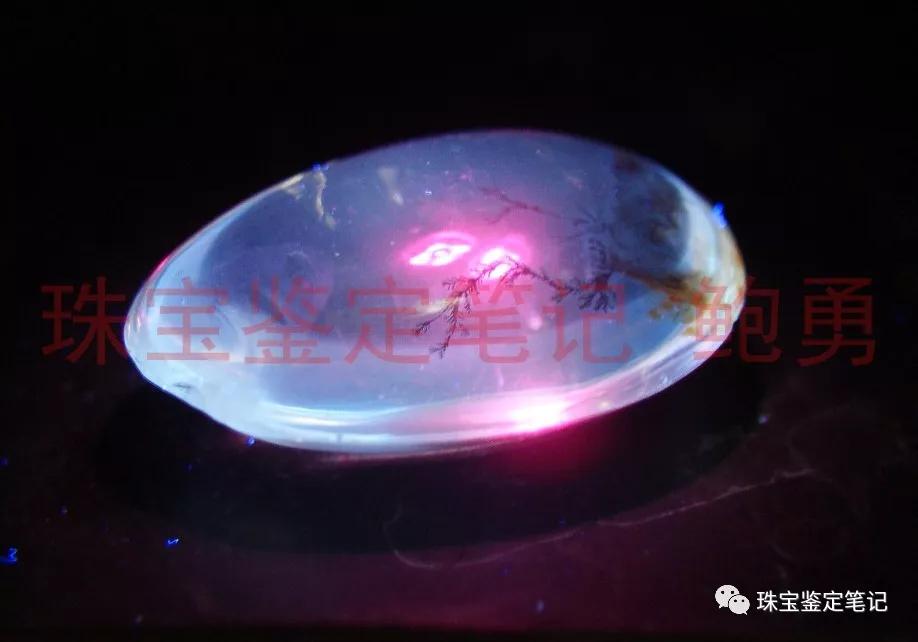

圖9、樣品水晶長波紫外熒光燈（LWUV）下樣品呈現出強藍白色的熒光。圖片拍攝鮑勇。

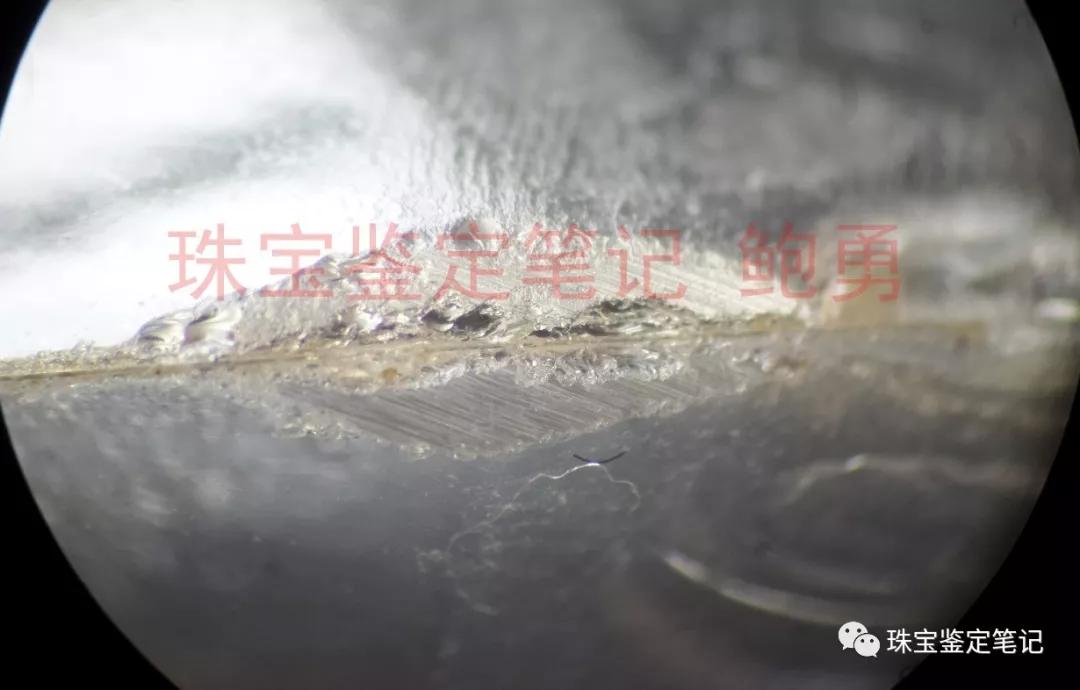

圖10、顯微鏡下，樣品的拼合線。圖片拍攝鮑勇。

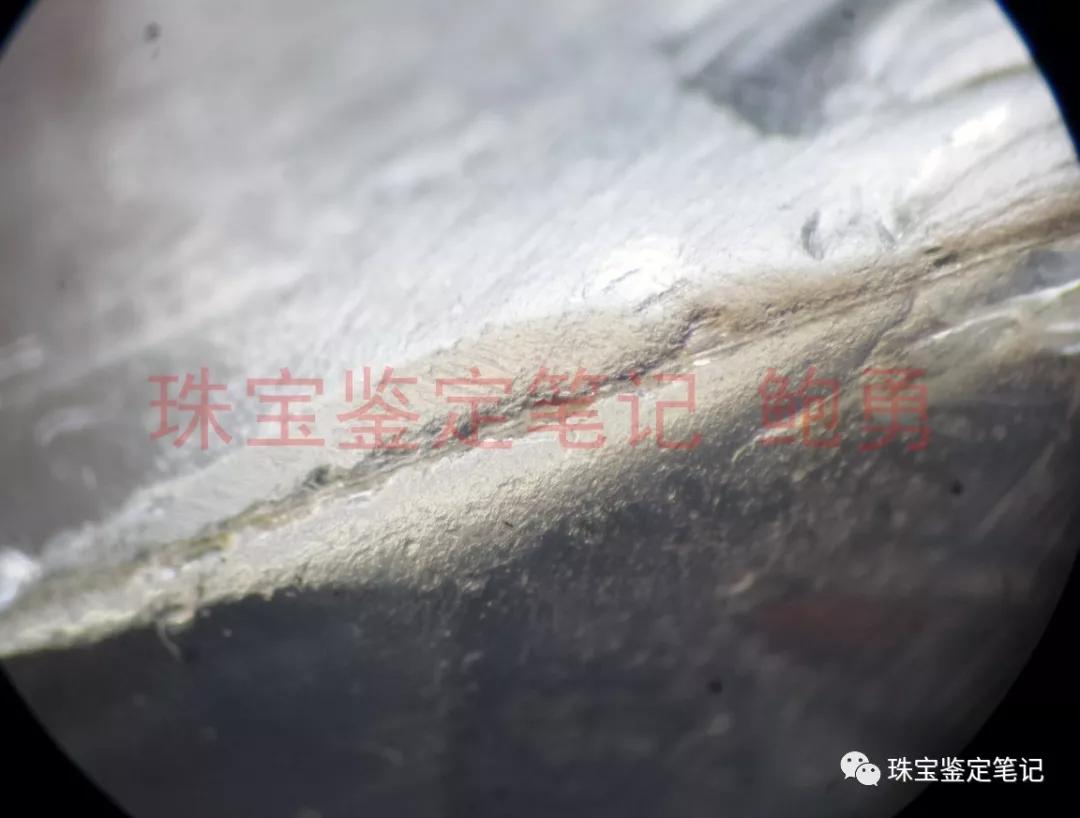

圖11、顯微鏡下，樣品的拼合線。圖片拍攝鮑勇。

三、紅外檢測出真相

  紅外漫反射結果出人意料，紅外指紋區為典型的非晶態SiO2的譜，也就是我們俗稱的“玻璃”的紅外圖譜，而且樣品的正、反面紅外反射譜略有區別，但都是Si-O鍵紅外反射譜，圖13的分裂峰可能是由于脫玻化（析晶）產生的。

  再次在顯微鏡下放大鏡檢測，我們終于在樣品中成功找到一個圓形的氣泡，圖14。

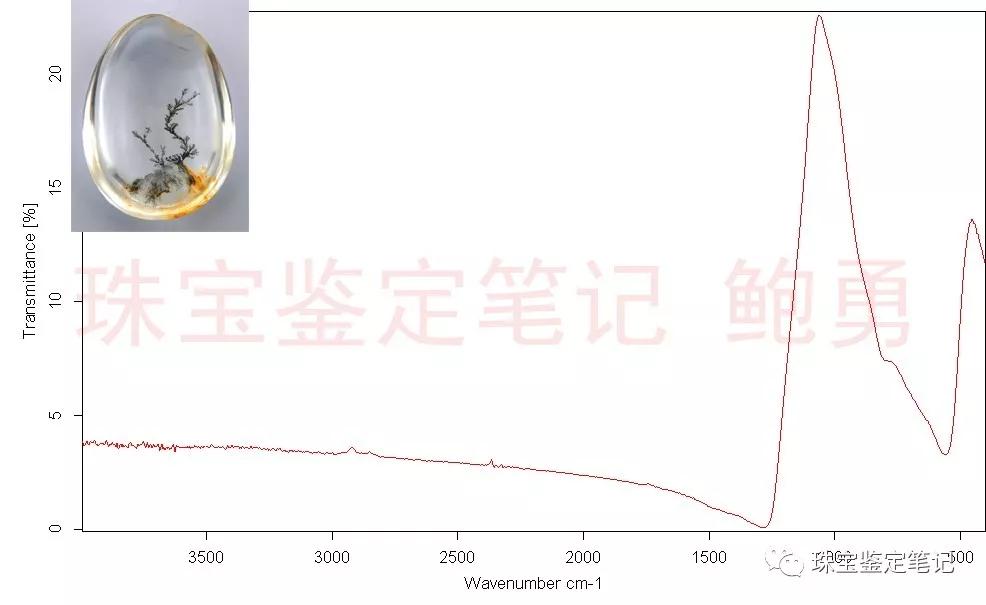

圖12、紅外反射譜顯示樣品為非晶態SiO2（玻璃）的特征譜。圖片拍攝鮑勇。

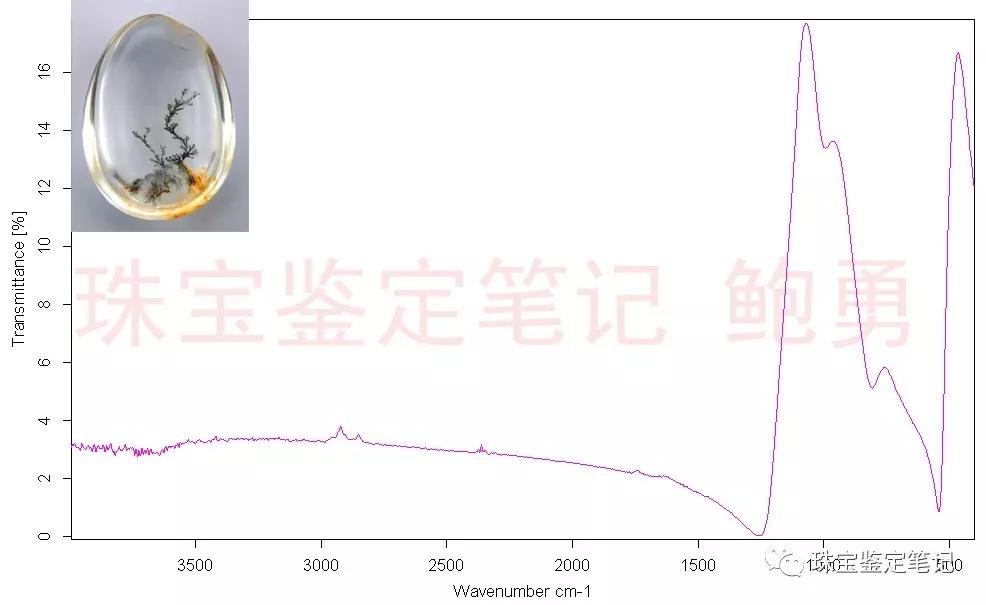

圖13、樣品也是非晶態SiO2（玻璃）的特征譜，分裂峰可能是脫玻化（析晶）產生的。圖片拍攝鮑勇。

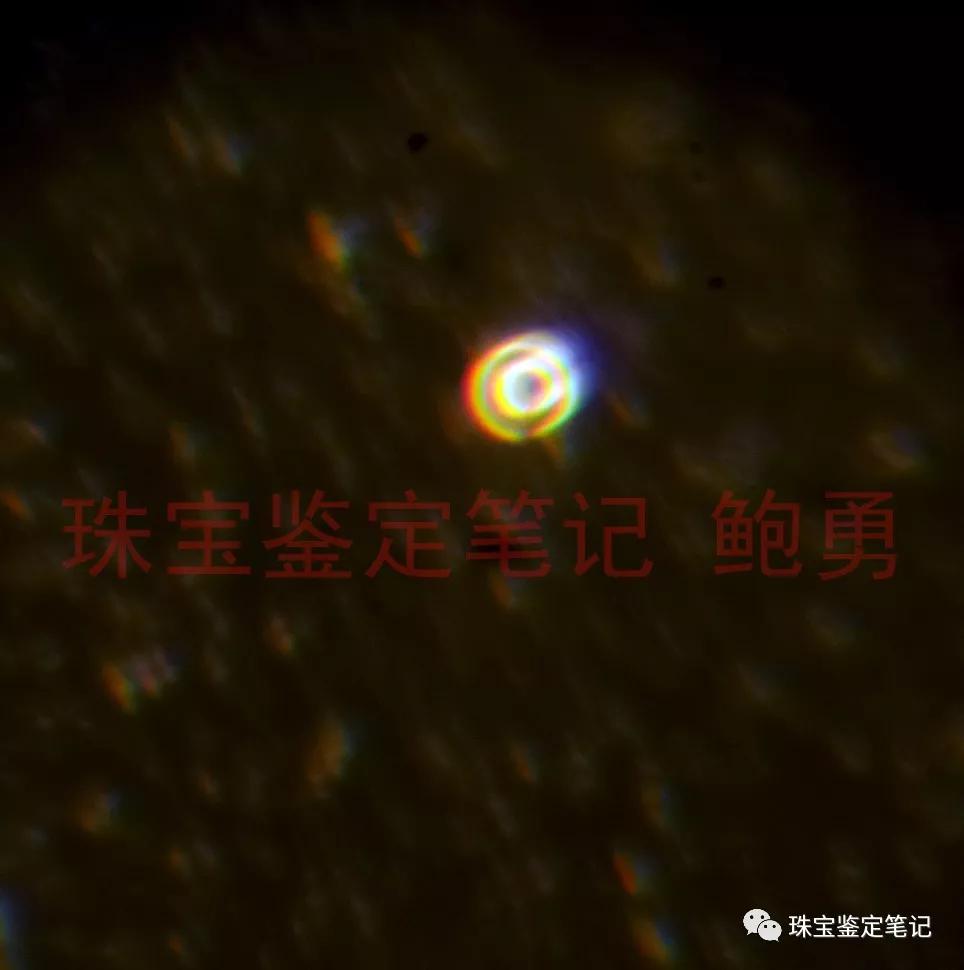

圖14、樣品放大觀察發現的圓形氣泡。圖片拍攝鮑勇。

四、結論

   文章到此，真相大白！原來這件樣品是由兩塊仿水晶玻璃粘接組成的！為了仿造“風景”、“水草花”圖案，造假者用筆在粘接面畫出了樹枝、水草紋圖案，為了效果更逼真甚至用黃褐色顏料做出了鐵質沁染的效果，真的可謂用心良苦啊！同時也再次提醒檢測人員，再便宜的樣品也不能掉以輕心，幾十元的東西也有“高仿”啊！

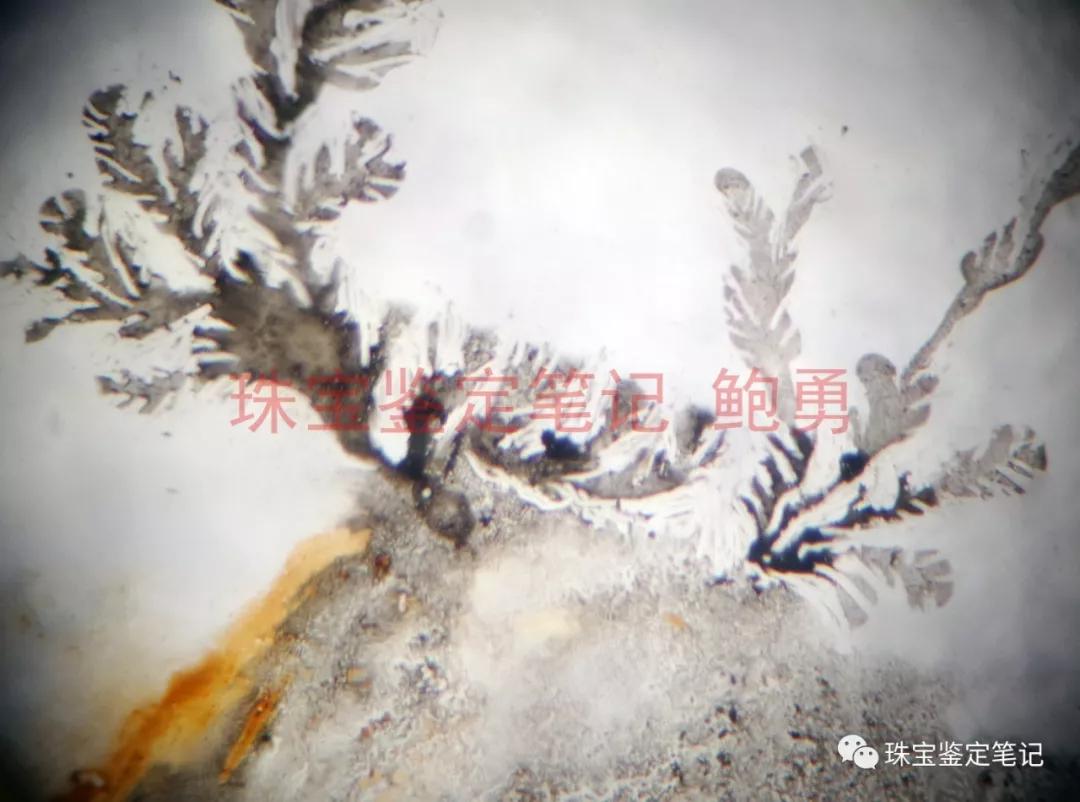

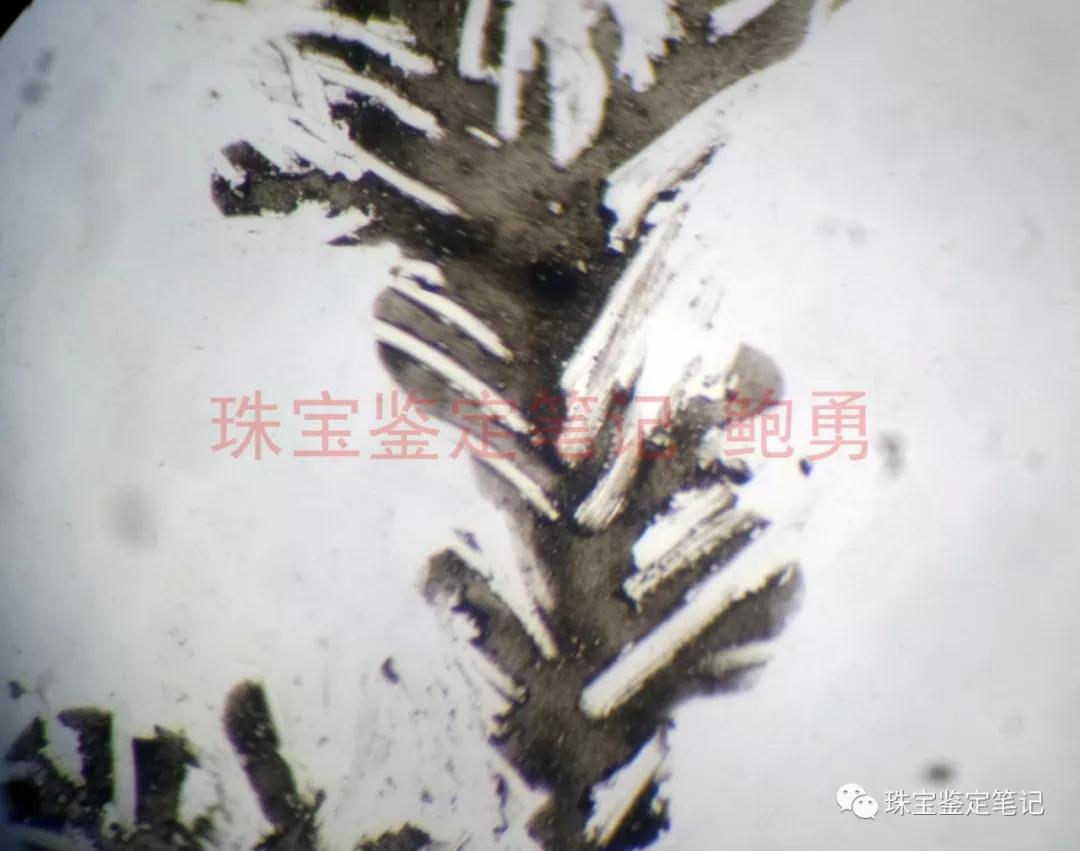

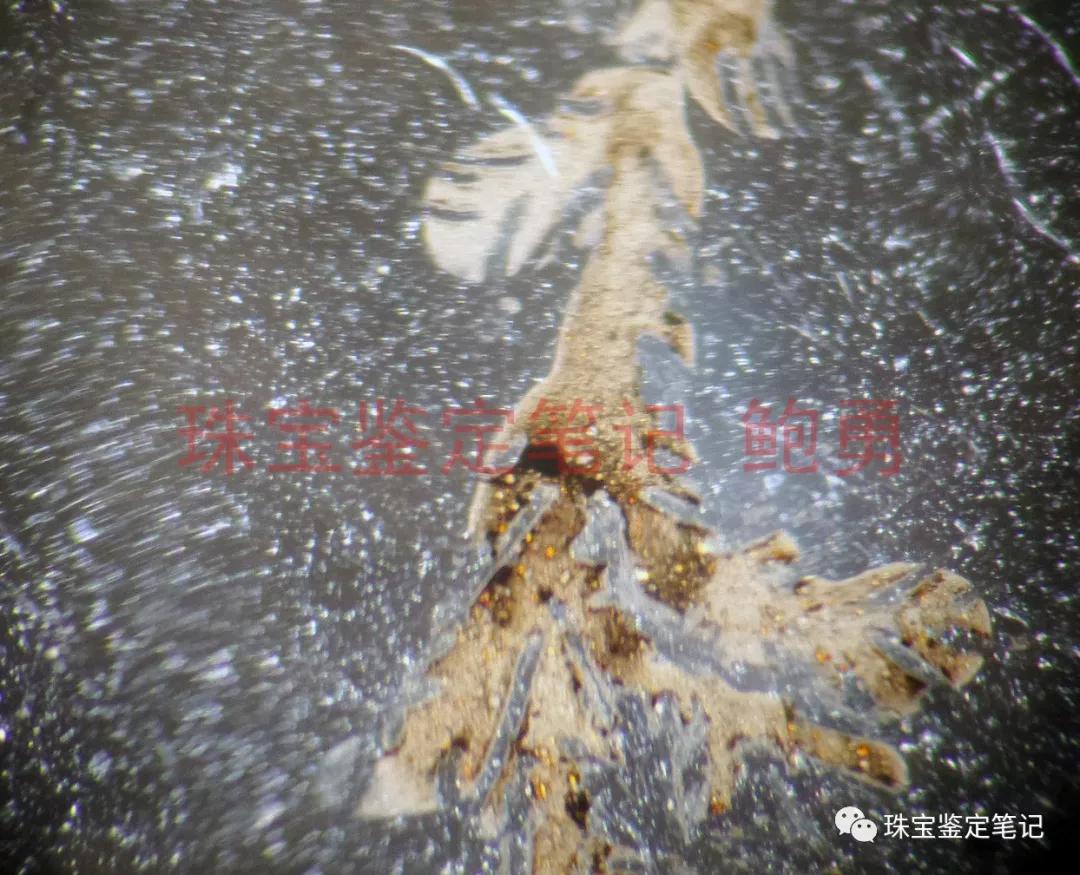

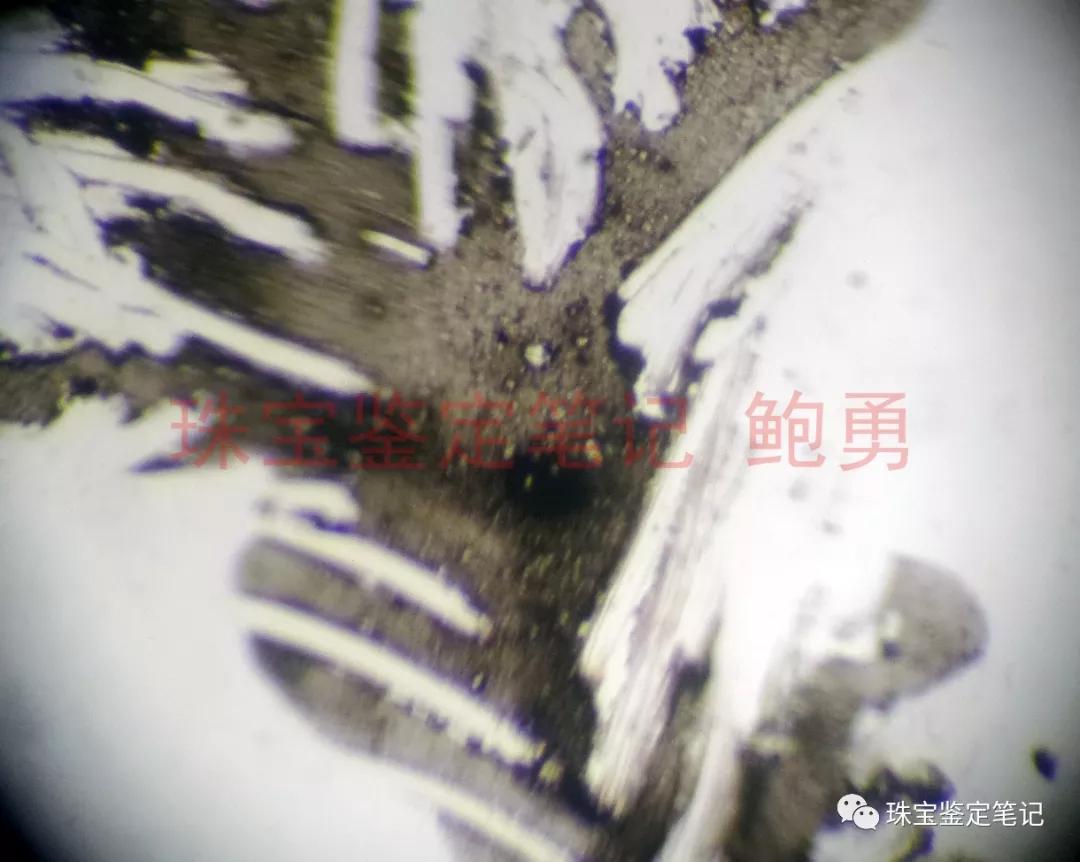

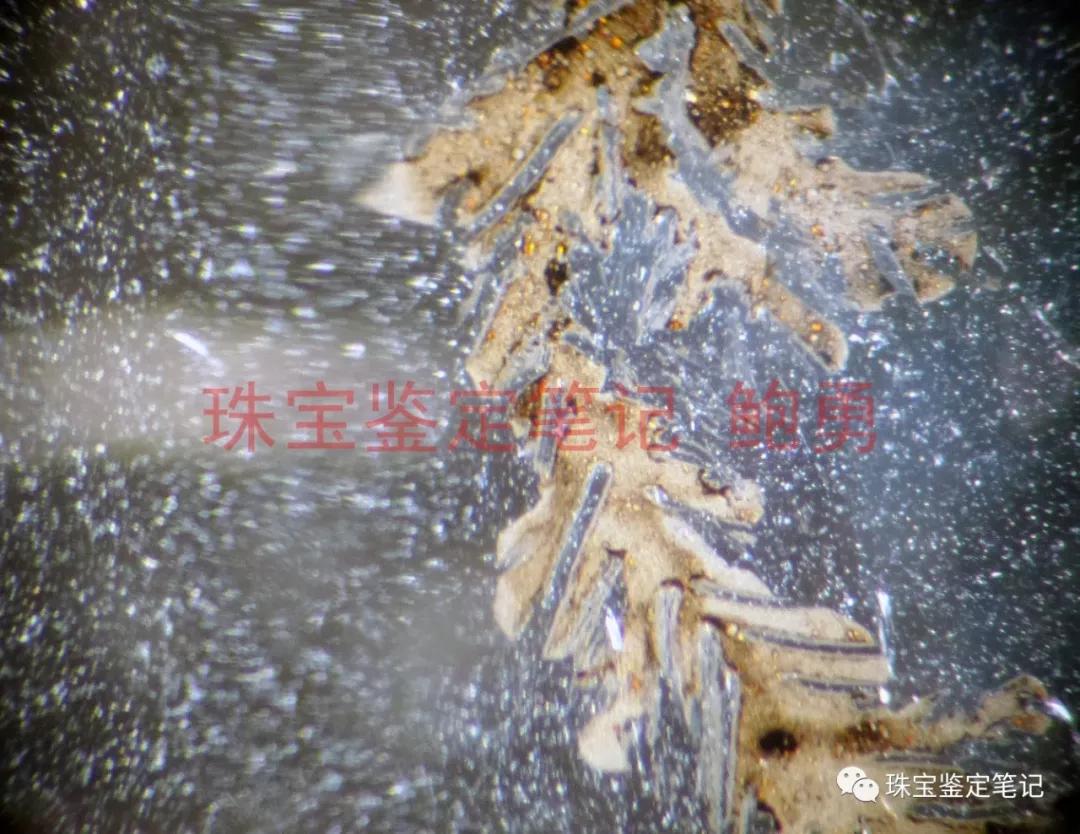

  好吧，最后再欣賞一下這些畫上去的水草花紋吧！

本文風景水草花“水晶”的秘密由黃金首飾網的小玲整編收集于網絡，風景水草花“水晶”的秘密的觀點不代表本站觀點，如果您還想了解更多關于黃金首飾相關的文章，請點擊查看黃金首飾的其它文章,請關注黃金首飾,http://www.green7ye.com/yusui/yusuishoushi/4712.html
