視頻1、印度尼西亞珊瑚玉的視頻

硬金視頻
一、珊瑚玉

   珊瑚玉又稱菊花玉、珊瑚化石（Fossil Coral）是海洋動物珊瑚死后，其骨骼以化石的形勢保存保存下來，并保留珊瑚特殊生長結構形成花狀圖案過程，因珊瑚化石的圖案形似“菊花”因而稱之為菊花玉，如圖1。其中美國佛羅里達的州更將硅化珊瑚（Fossil Coral）定為“州石”“Florida State Rock”，如圖2。

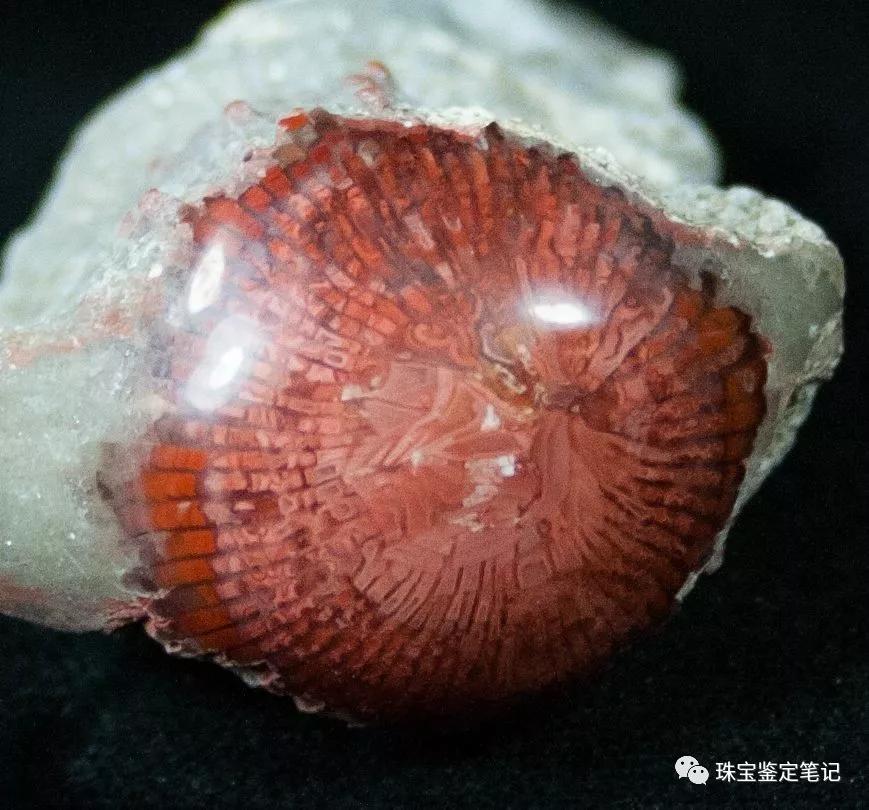

圖1、美國猶他州出產的紅色角狀珊瑚玉（硅化珊瑚）

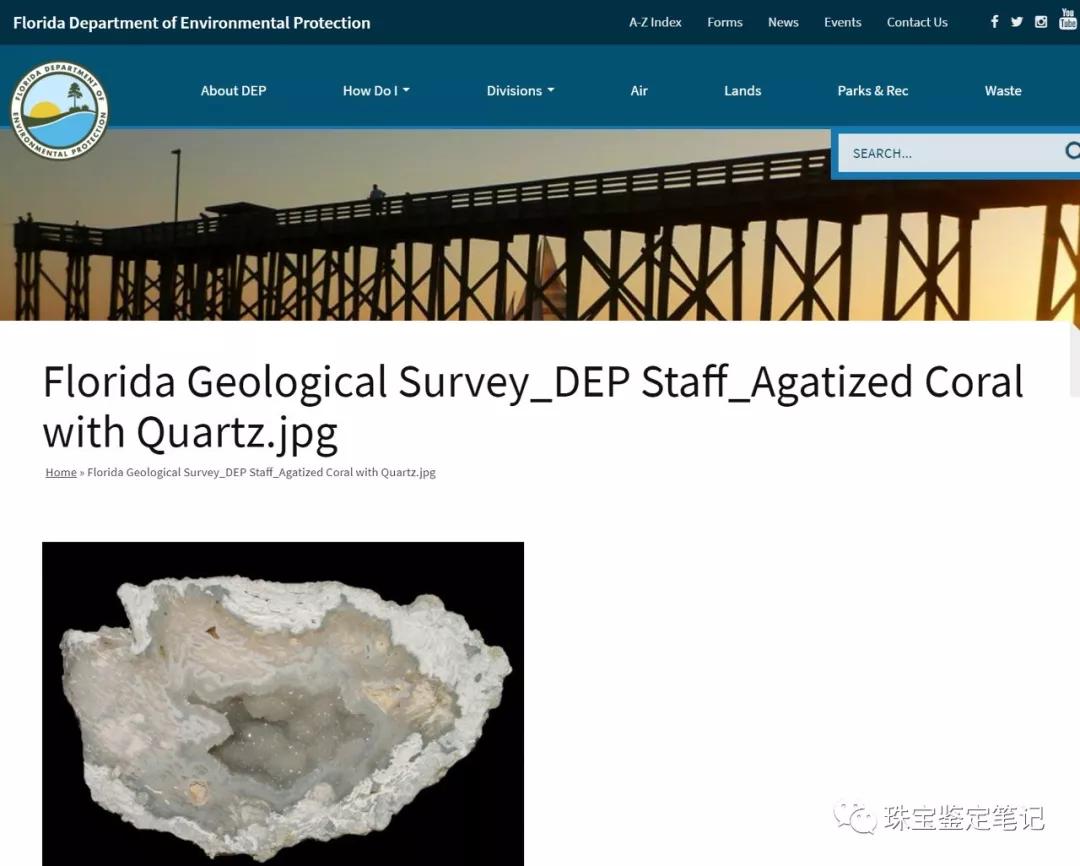

圖2、佛羅里達的州石－珊瑚玉（硅化珊瑚）



二、珊瑚玉的分類

市場上俗稱的“珊瑚玉”石化珊瑚主要有兩種材質：

1、硅質（Si02）珊瑚玉

    硅質珊瑚玉（Silicified Coral）是珊瑚遺骸被石英質（Si02）礦物（如各種玉髓或微晶石英）所取代形成的珊瑚化石。史前珊瑚、珊瑚礁的石化過程中主要歸因于古代溫暖的淺海區生長著大量的硅質海綿。硅質海綿是沉積帶來了大量可移動的二氧化硅（Si02）。隨著海綿的分解，二氧化硅被釋放以取代富含碳酸鹽的珊瑚骨架。硅化珊瑚主要為灰色為主，呈現典型的原始珊瑚物種的六邊形圖案，整個過程可能需要超過2000萬年，并且只能在非常獨特的地質條件下進行，如圖3、4。

圖3、珊瑚石化過程示意圖

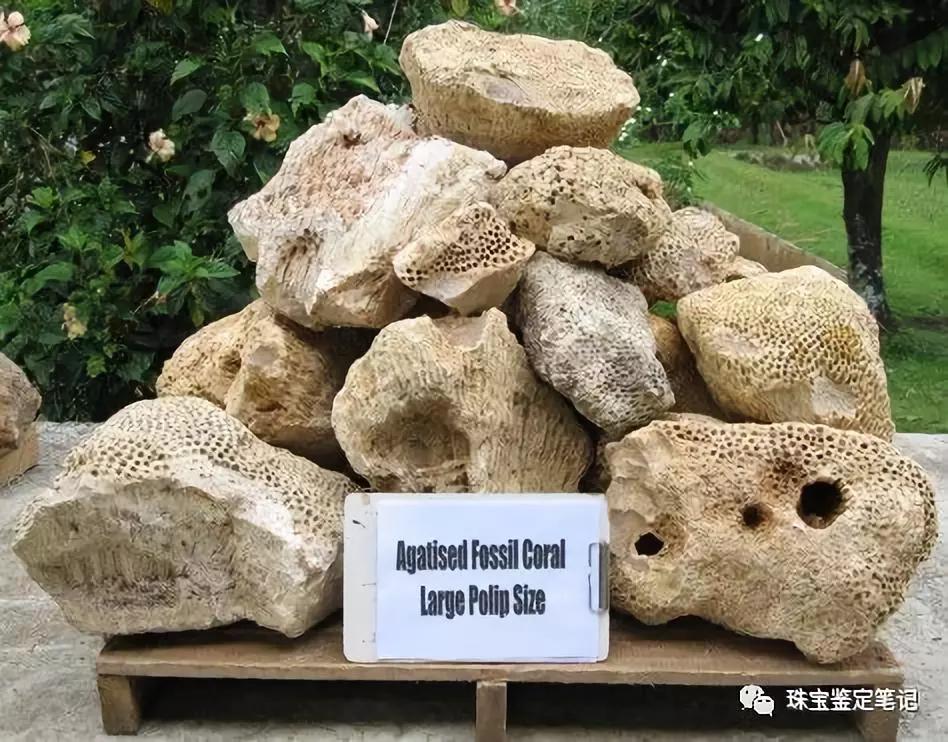

圖4、印度尼西亞產的硅化珊瑚原石

    新版珠寶玉石國家標準（GB/T16552）中所謂“硅化玉－－硅化珊瑚（Silicified Coral）”就是指這一類型的珊瑚玉，其英文名稱也被譯為“agatized coral”或“agatized fossil coral”。也就是說在我國現行的國家標準只有硅質珊瑚玉（Silicified Coral）才被認為是“寶石”，而鈣質（CaCO3）石化珊瑚不被認可。 硅質珊瑚玉代表產地有印度尼西亞、臺灣等地。

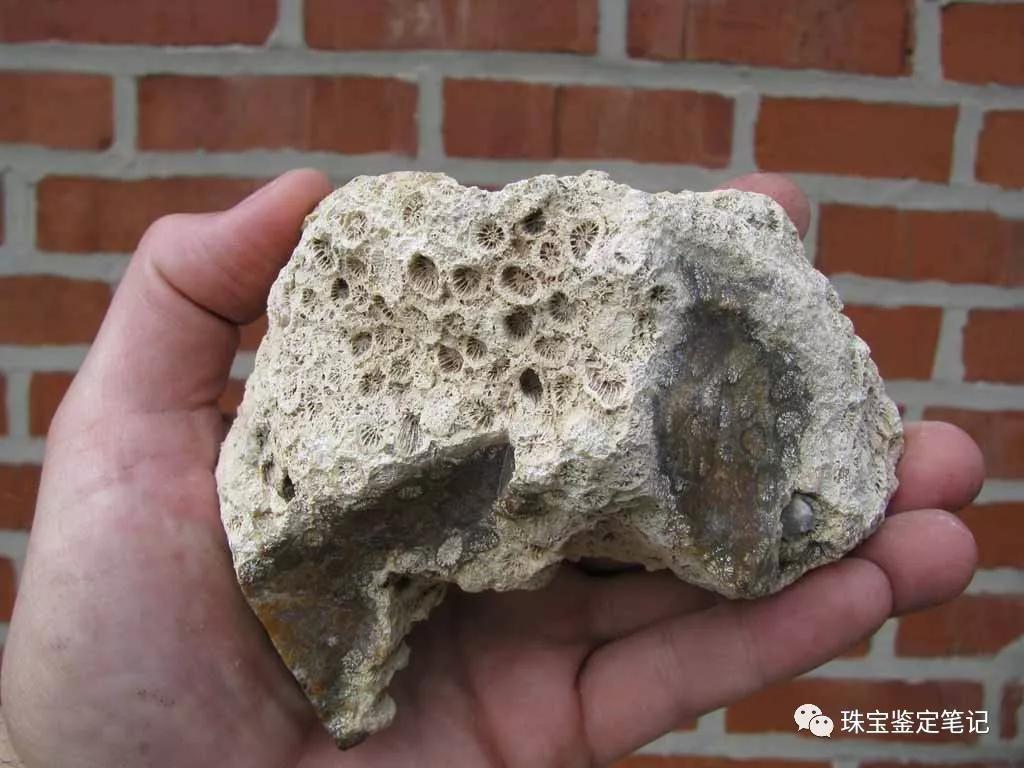

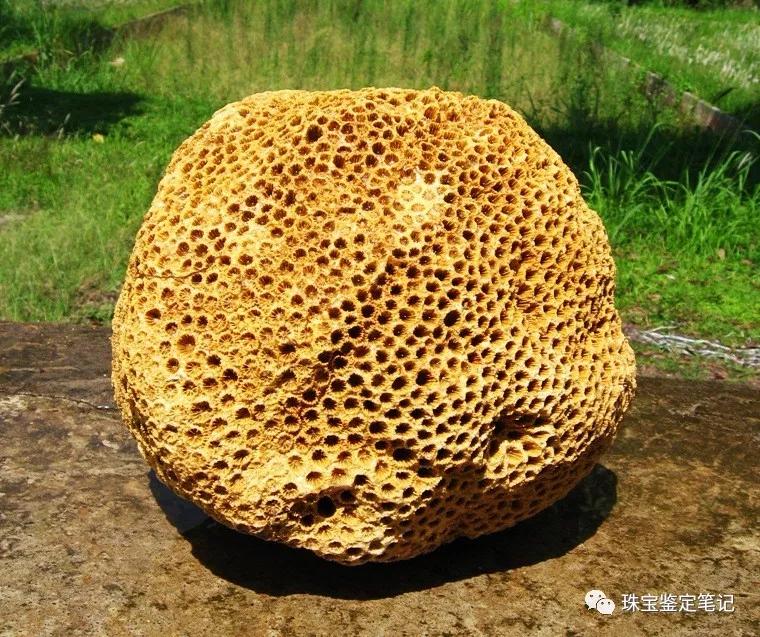

圖5、印度尼西亞出產的“蜂窩狀”珊瑚玉原石

圖6、印度尼西亞出產的珊瑚玉原石

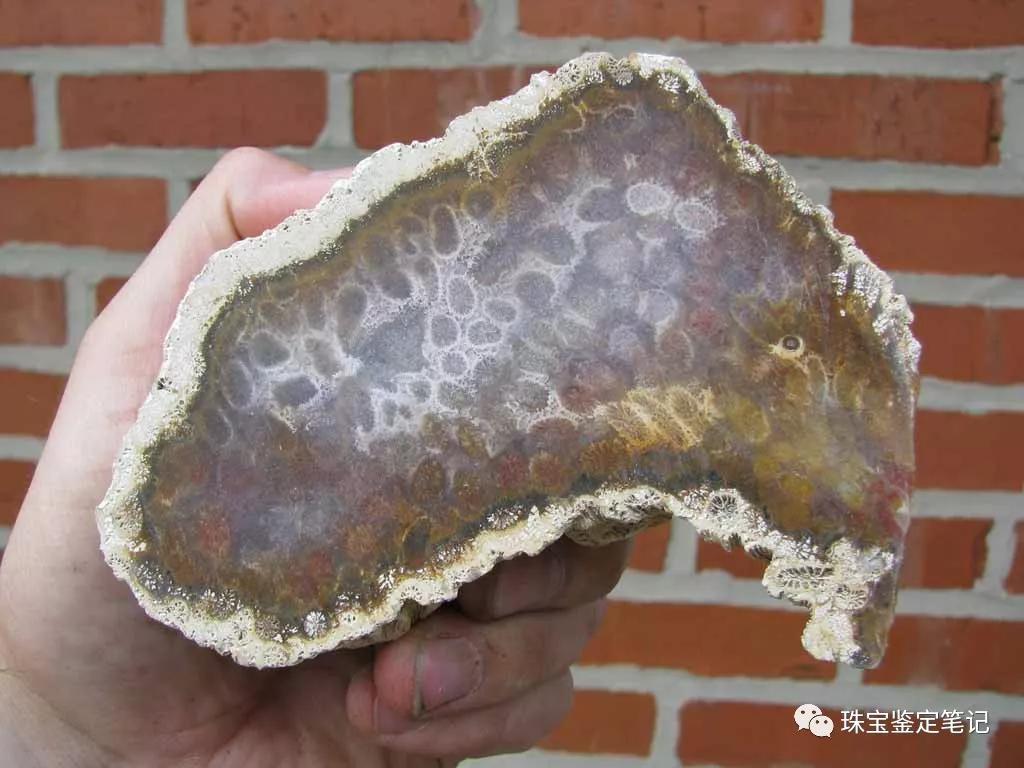

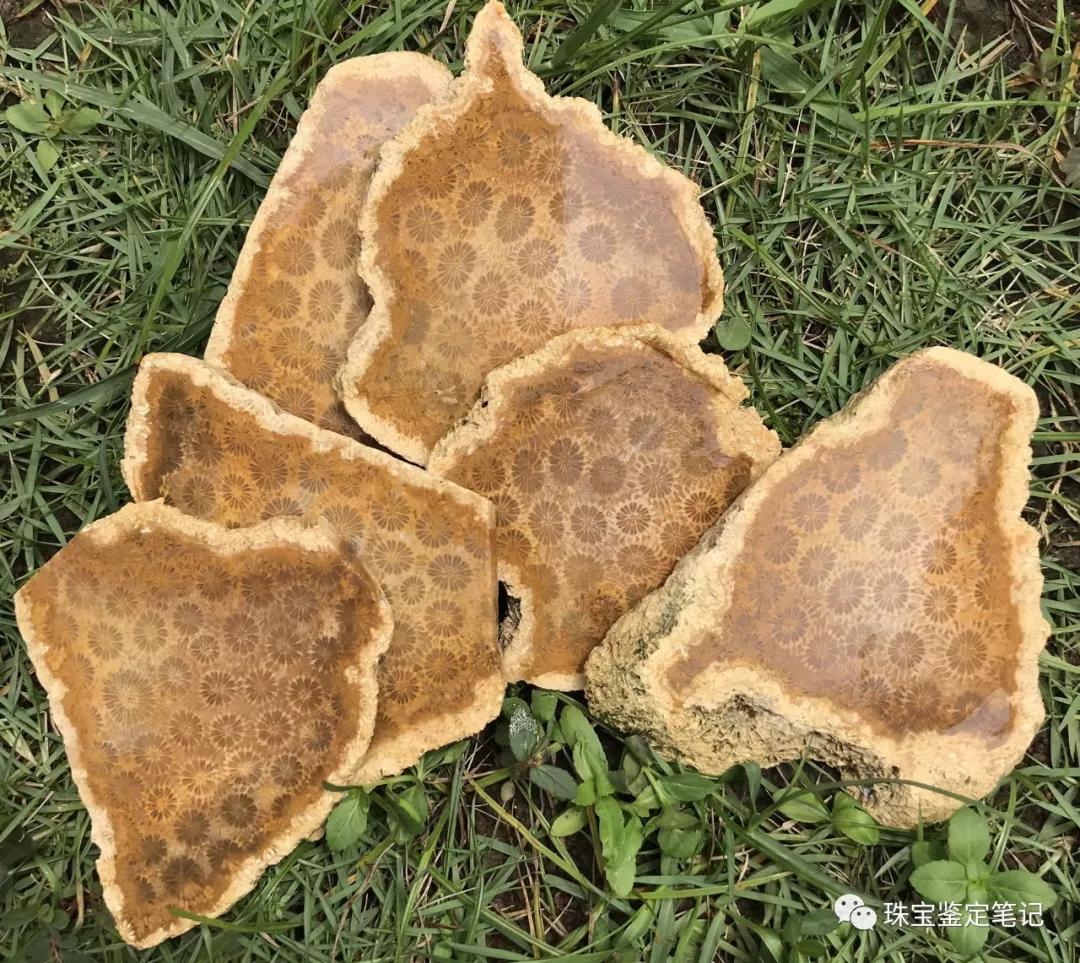

圖7、印尼珊瑚玉片料

2、鈣質（CaCO3）珊瑚玉

    鈣質（CaCO3）石化珊瑚是珊瑚、珊瑚礁的石化過程中被石灰巖快速掩埋，形成以碳酸鈣為主要成分的化石，我國陜西省寧強縣、新疆吐魯番地區出產的珊瑚玉就屬于這一類型。鈣質珊瑚玉未被列入珠寶玉石國家標準名錄內，所以在定名時只能稱之為“碳酸巖玉”或“大理石玉”。陜西寧強出產鈣質（CaCO3）“珊瑚玉”如圖8、9所示。

（寧強鈣質珊瑚玉我們以后文章會詳細講解。）

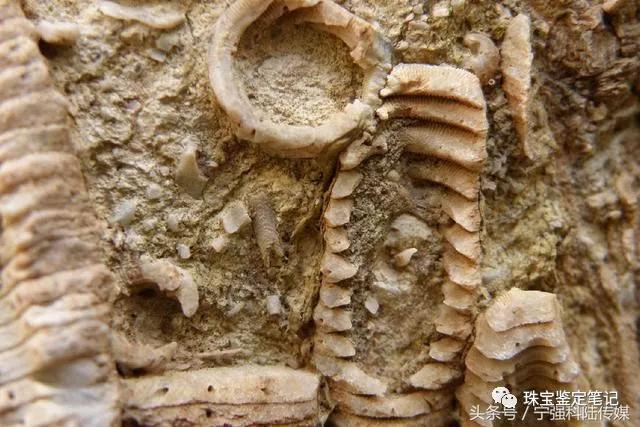

圖8、陜西省寧強地區鈣質珊瑚玉化石，圖片轉自寧強科陸傳媒

圖9、陜西寧強地區出產“星點（點狀）珊瑚玉”原石。圖片轉自寧強珊瑚玉吧

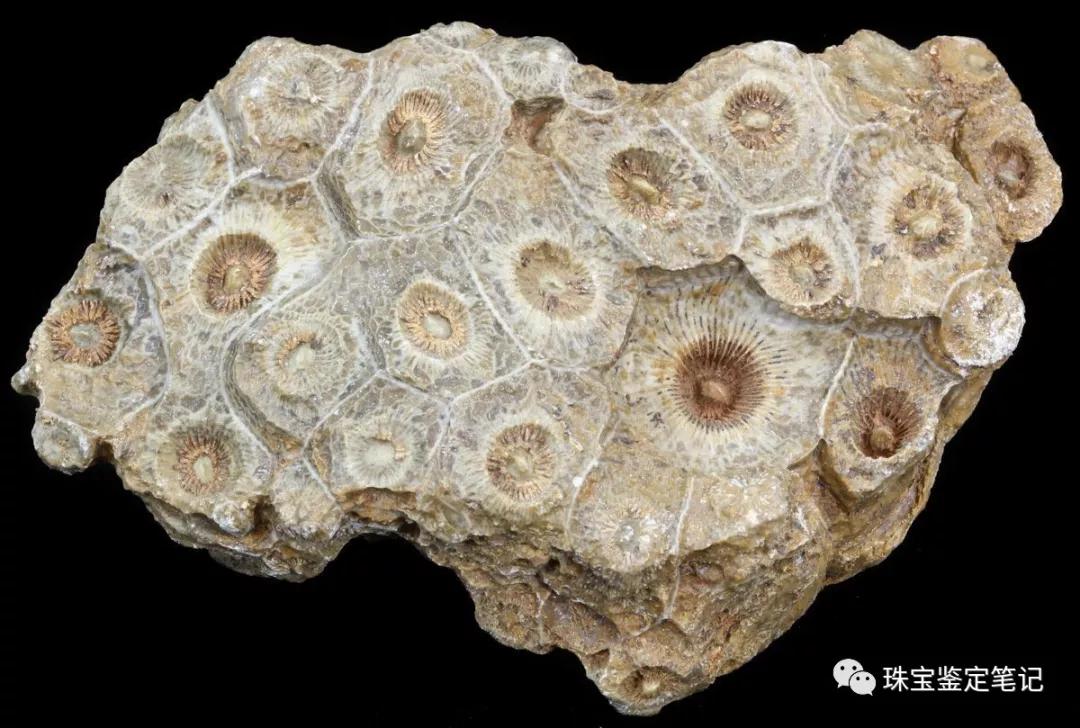

今天我們來詳細說說印度尼西來出產的“硅質珊瑚玉（硅化珊瑚）”

一、印尼珊瑚玉的形成

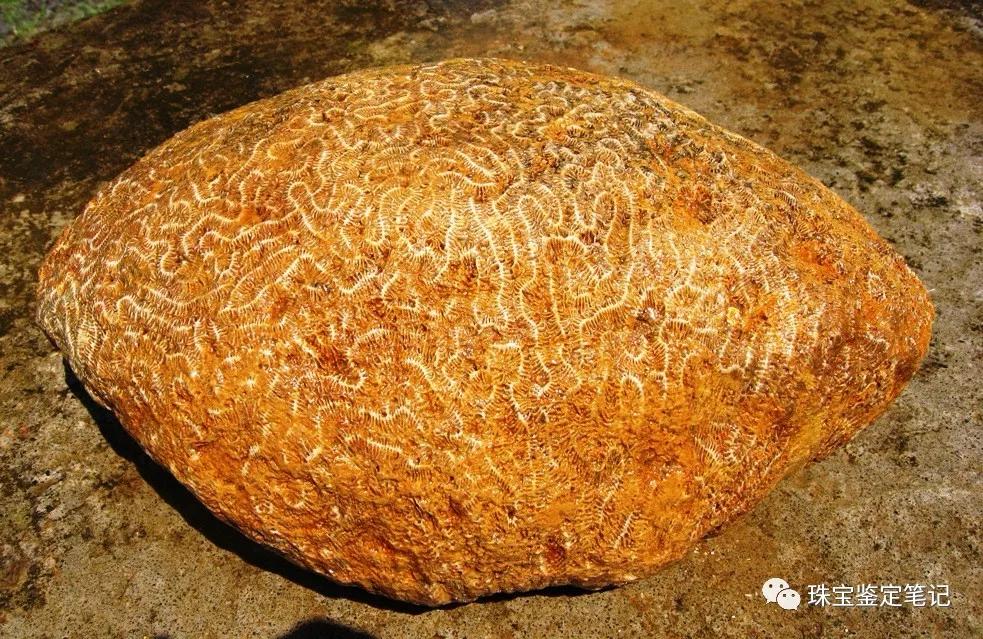

    在印度尼西亞，整個珊瑚經常被完全保存下來（如圖10），就像它們在2000萬年前一樣，但是它們的密度會因置換和填充二氧化硅，鐵，錳和其他礦物而有所改變。史前印尼珊瑚的種類有蕨類珊瑚，腦珊瑚，六角珊瑚，蜂窩珊瑚等等。

 印尼珊瑚玉的“硅化”通常包括兩個過程：

   礦化－－是在殘余硬珊瑚骨架內部和周圍的孔隙被充滿礦物質溶液充填、并沉積并被壓縮成巖石的過程。

    交代－－是原始珊瑚骨架分子被溶液中的礦物質替代的過程。例如，珊瑚結構中較硬的碳酸鈣（CaCO3）被溶液中的二氧化硅（SiO2）取代的石化過程。

  這些過程通常是在微酸性，低溫和低壓的化學和地質條件下進行的。所得到的替代產物的沉積是微晶或隱晶結晶石英，通常稱為“瑪瑙”。

  印尼珊瑚玉“硅化”程度不同，有些“硅化（玉化）”程度低，如原石b圖16、圖17；有的“硅化（玉化）”程度高可以制作漂亮首飾，如原石a、c圖15、19。二氧化硅（SiO2）的形態從非晶態蛋白石到致密的隱晶質玉髓。通常在裂縫上發現重結晶現象，因而產生閃亮的微晶石英層。印尼珊瑚玉的尺寸從幾百克到幾百公斤（如圖4）。

圖10、珊瑚石化過程示意圖

圖11、印尼珊瑚玉原石（硅化珊瑚）。

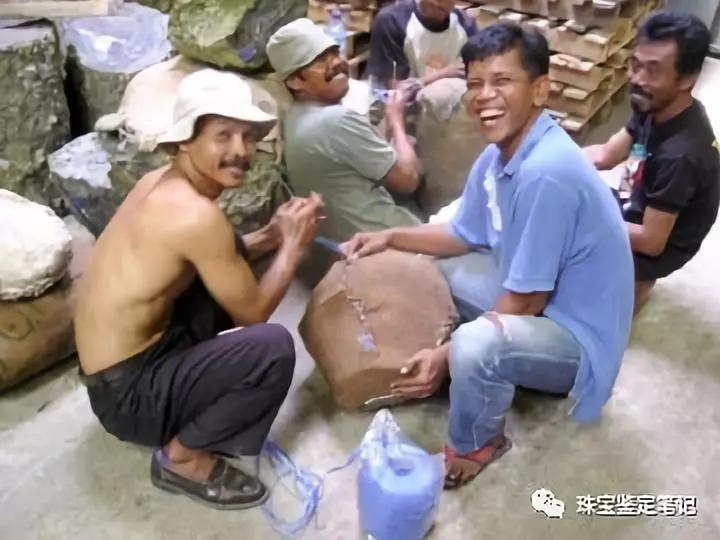

下面是幾塊印尼珊瑚玉原石，從“開窗”到“切片”各個方向的細節圖示：

圖12、印尼珊瑚玉原石a，開窗部分，注意“蜂窩狀”的表皮。

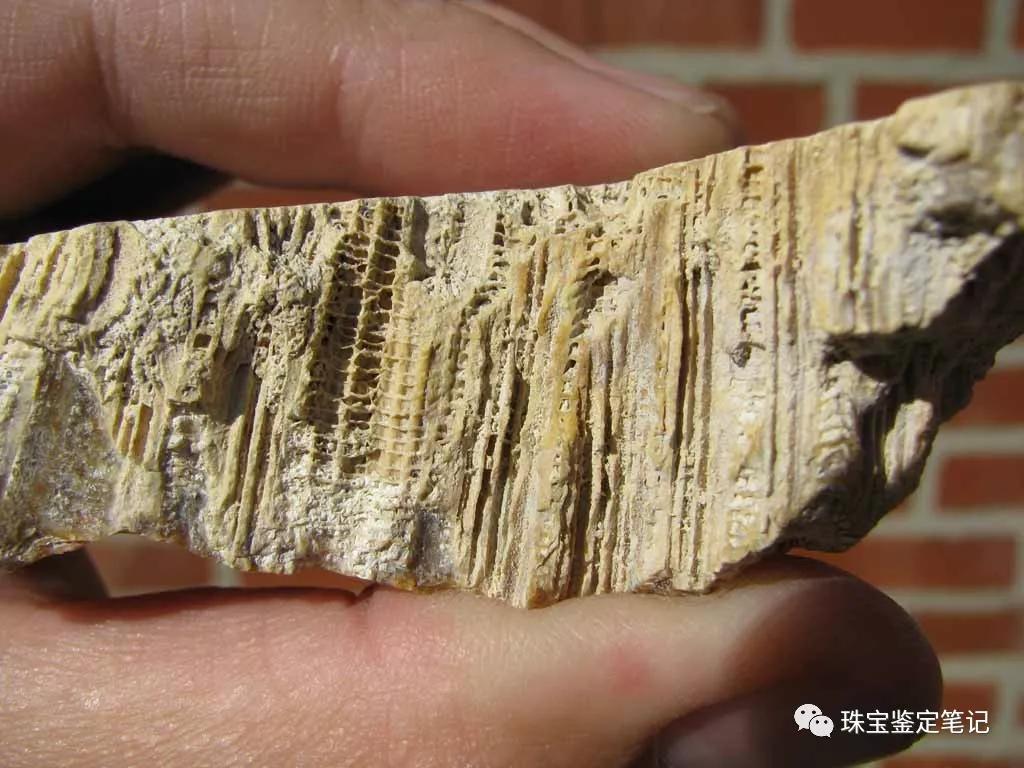

圖13、印尼珊瑚玉原石a，側面，注意珊瑚“竹節狀”的生長結構。

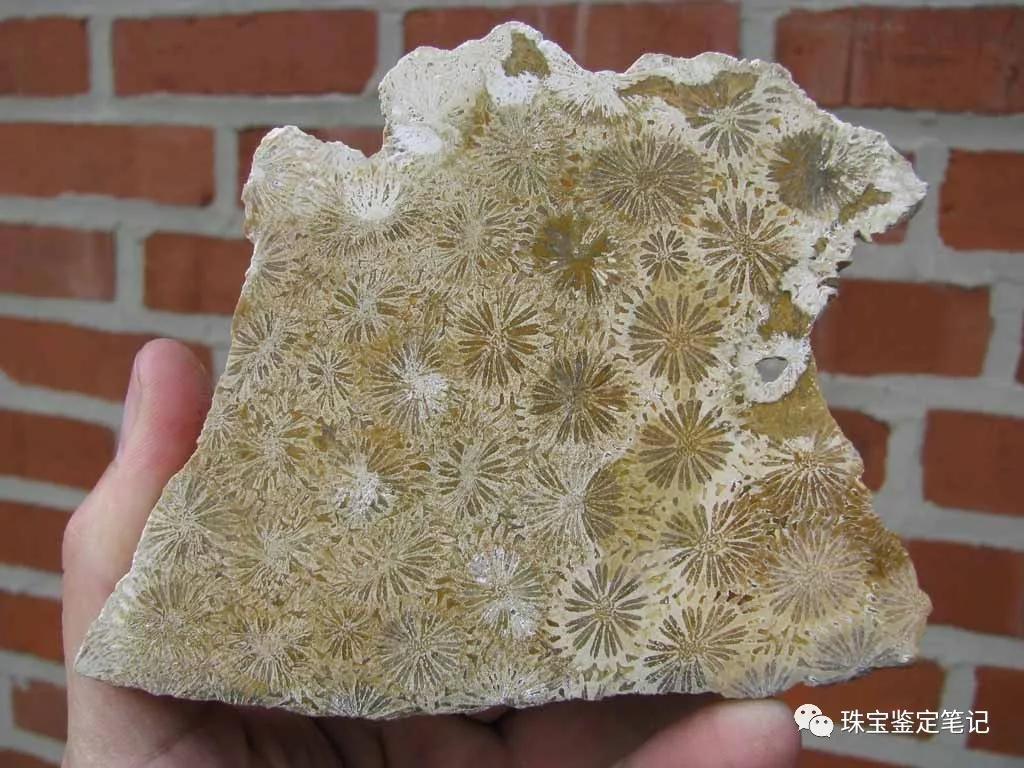

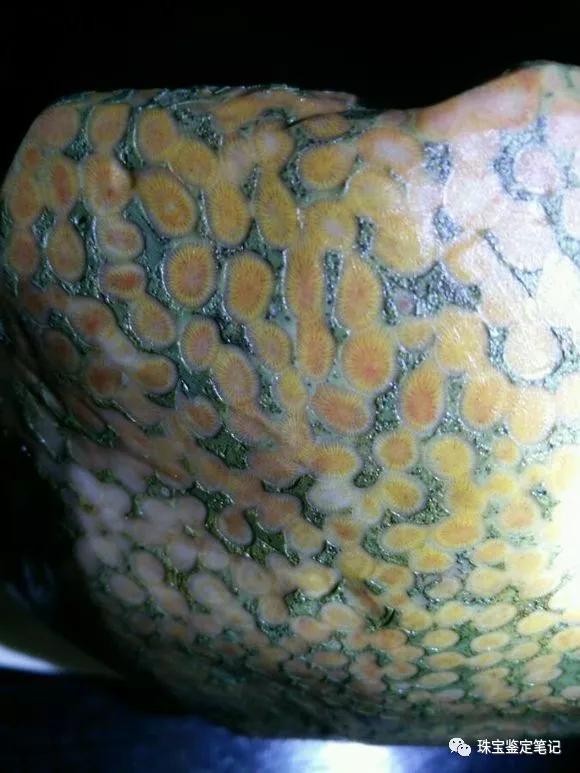

圖14、印尼珊瑚玉原石a，拋光面，注意珊瑚玉特有“菊花狀”的圖案。

圖15、印尼珊瑚玉原石a，拋光面，“菊花狀”的圖案細節圖。

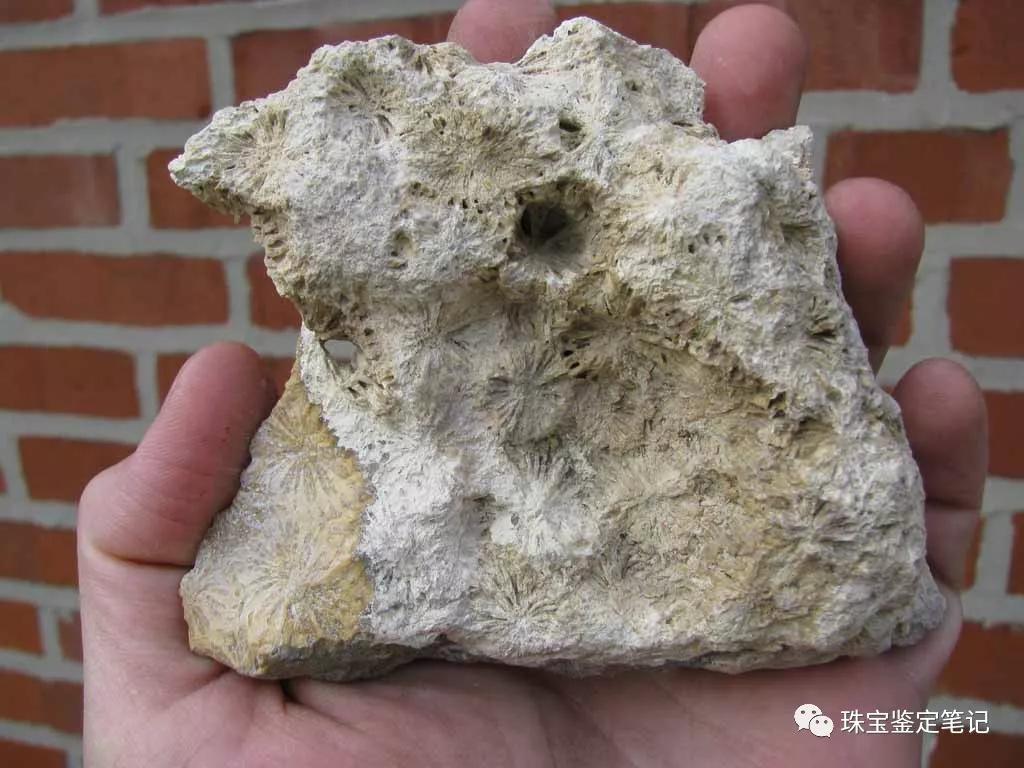

圖16、印尼珊瑚玉原石b，粗糙的放射狀表面。

圖17、印尼珊瑚玉原石b，拋光面上的“菊花狀”放射圖案，注意這塊料“硅化（玉化）程度”一般，拋光面表現出光澤較差，疏松多孔，透明度也較差。

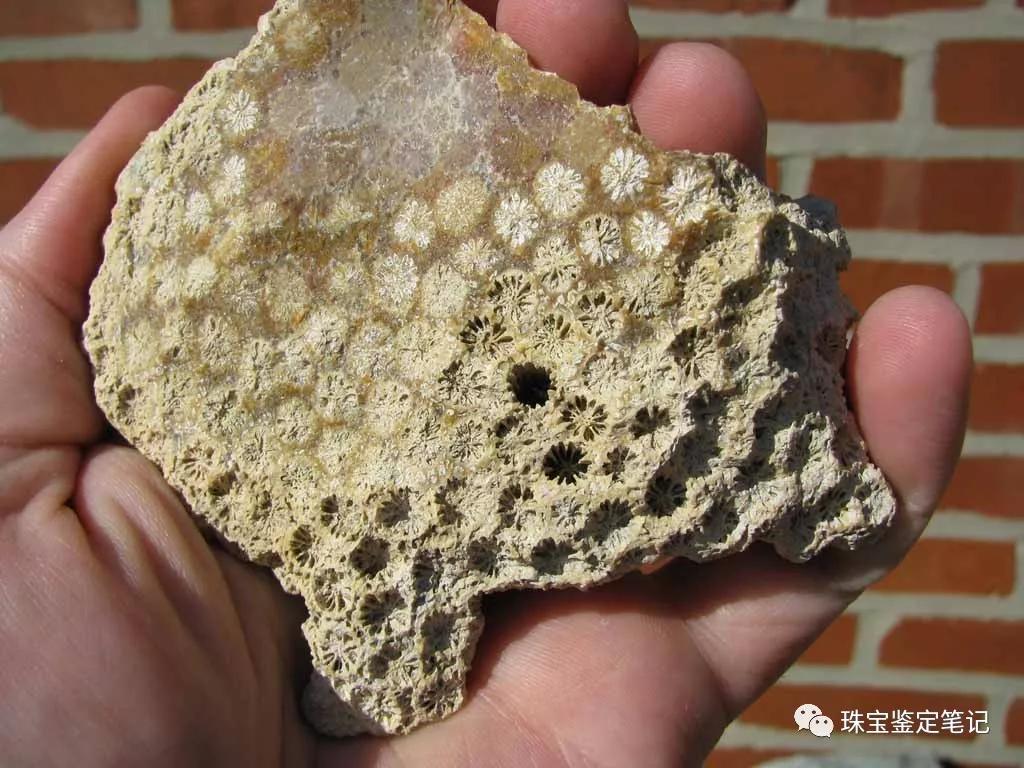

圖18、印尼珊瑚玉原石c，粗糙的蜂窩狀表面。

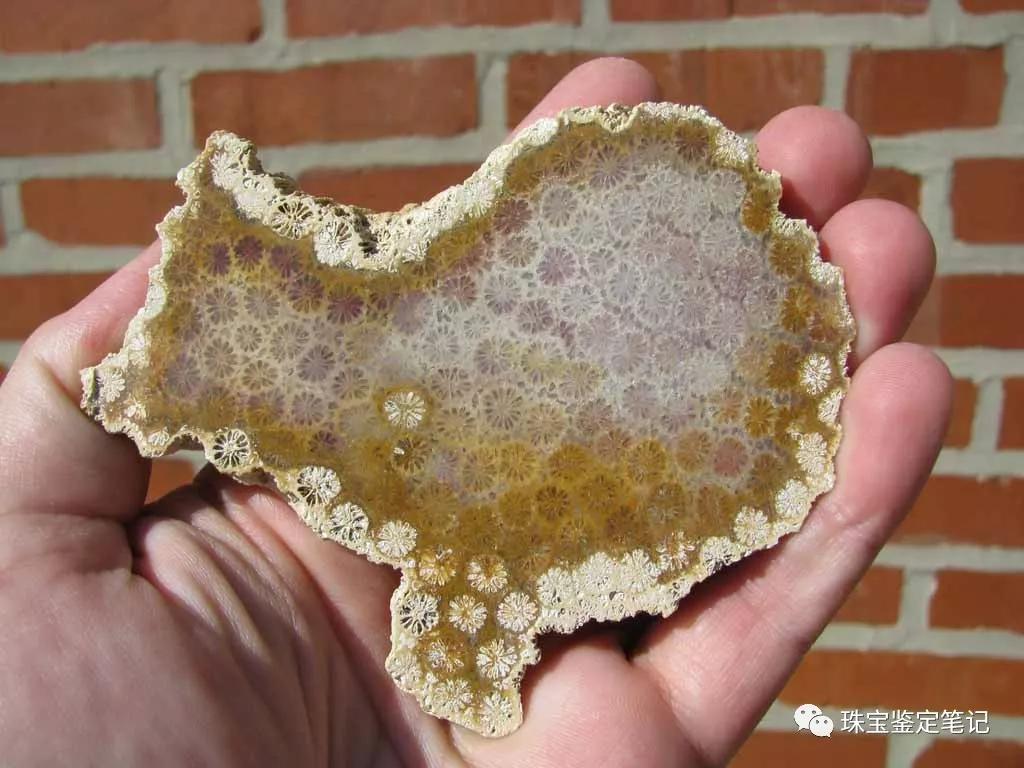

圖19、印尼珊瑚玉原石c，拋光面，該樣品硅化（玉化）程度較高，結構細膩，拋光面呈強玻璃光澤，透明度高。

圖20、印尼珊瑚玉原石c，拋光面，該樣品硅化（玉化）程度較高，結構細膩，拋光面呈強玻璃光澤，透明度高。

二、印尼珊瑚玉的鑒定特征

   根據新版珠寶玉石國家標準（GB/T16552－2017）印尼出產的硅質珊瑚玉的科學名稱應為“硅化玉－－硅化珊瑚（Silicified Coral）”，而陜西寧強出產的鈣質珊瑚玉是不被國標認可的，最多也只能叫作“大理石玉”或者“碳酸巖玉”。

   印尼珊瑚玉（硅化珊瑚），其英文名稱也被譯為“agatized coral”或“agatized fossil coral”。在過去的國家標準中錯誤的將其歸類為“有機寶石”，其實無論是印尼的珊瑚玉（硅化珊瑚），還是陜西寧強的鈣質珊瑚玉成分中根本不含所謂的“有機質”，只是其形成過程和遠古生物（珊瑚）有關。現在的標準將珊瑚玉（硅化珊瑚）與硅化木（樹化玉）、木變石（鷹睛石、虎睛石、彼得石）一同歸類為硅質玉－－硅化玉，見圖21。

寶石學名稱：硅化玉－硅化珊瑚

商貿名稱：珊瑚玉、印尼珊瑚玉

化學成分：SiO2；二氧化硅

結晶狀態：晶質集合體

顏色：多見灰白色、灰黃色、黃褐色、橙紅色；可當染成所有顏色/多色。

莫氏硬度：6～7

折射率：1.544～1.553

密度：2.60～2.64

解理：無

透明度：半透明到不透明

光澤：土狀光澤至玻璃光澤，斷口油脂或蠟狀光澤

熒光：無

放大觀察：特殊的花紋狀圖案，珊瑚的生長紋理結構。

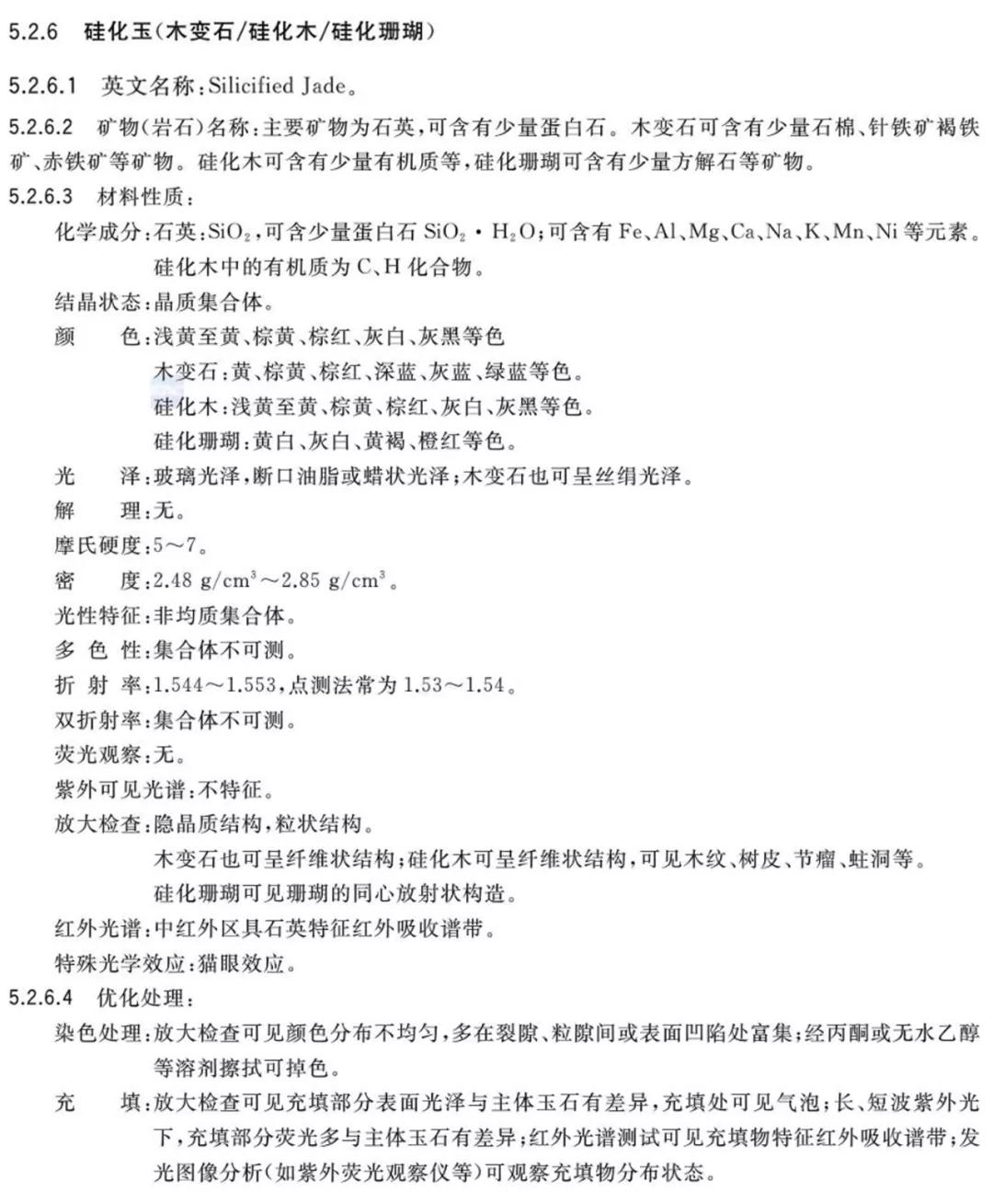

圖21、國家標準GB16553-2017《珠寶玉石鑒定》關于硅化玉－－硅化珊瑚（珊瑚玉）的鑒定特征。

硅質珊瑚玉（硅化珊瑚）的鑒定其實比較簡單，主要是確定兩點：

1、珊瑚特殊的生長結構，如“菊花紋”、“太陽紋”、縱向的“竹節狀”紋理。

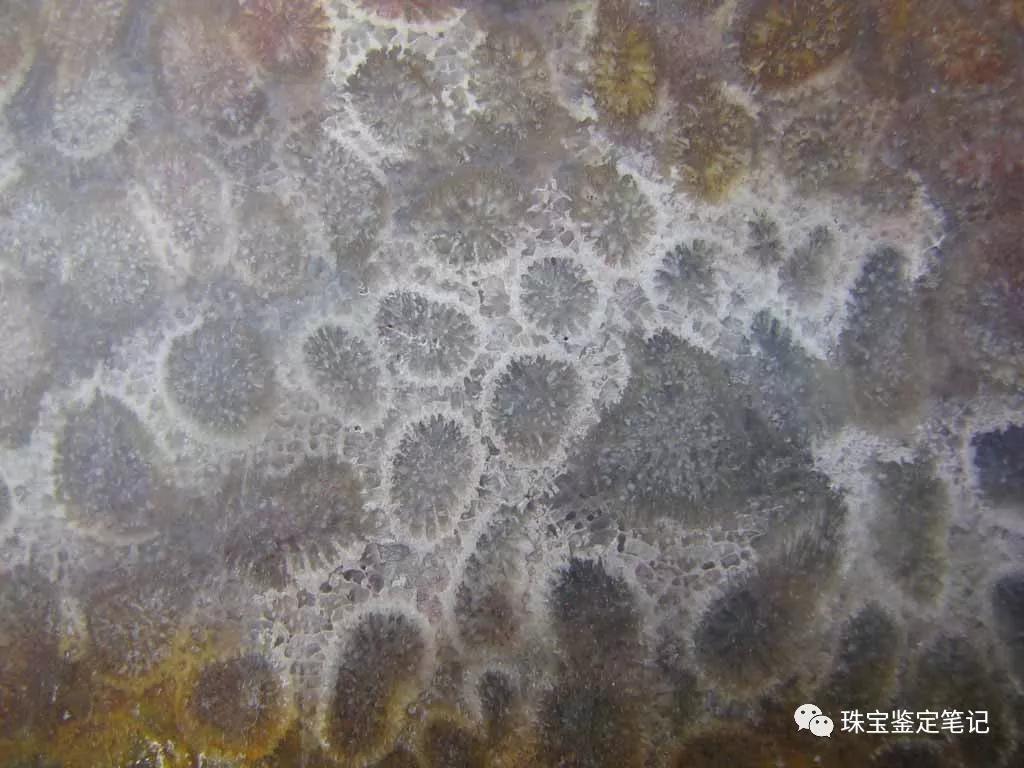

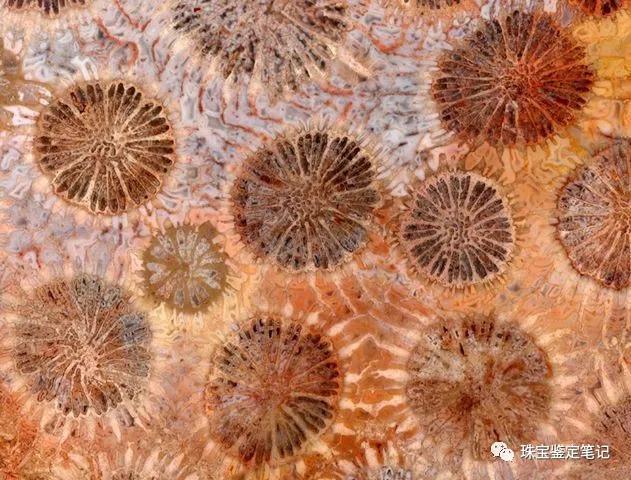

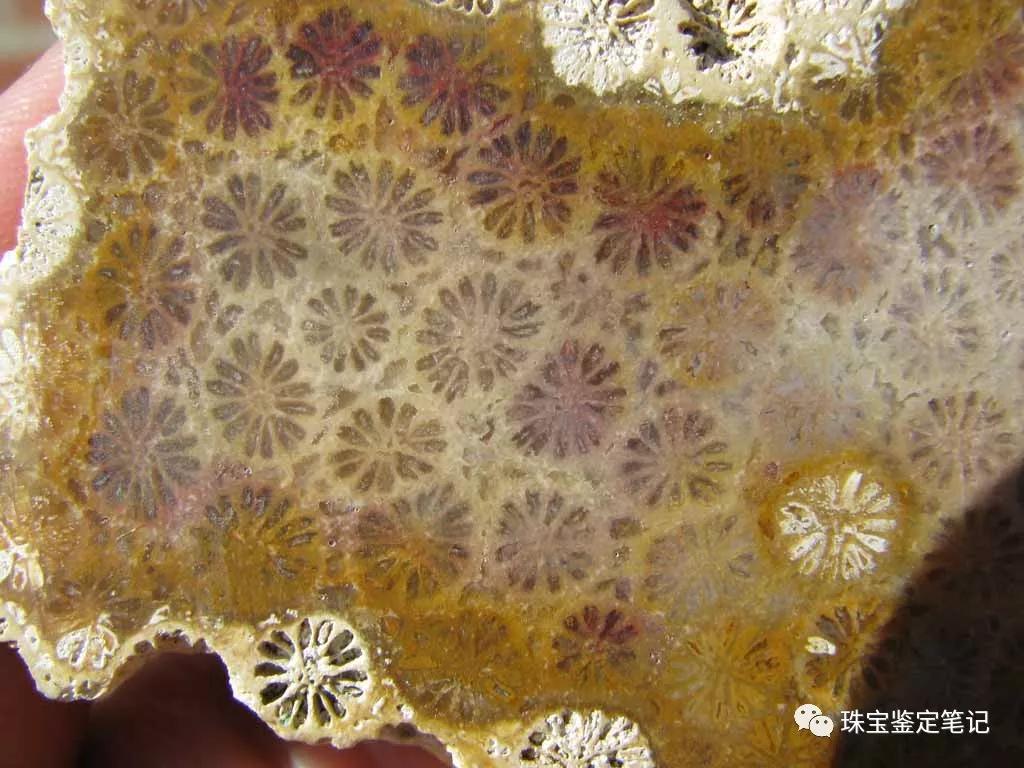

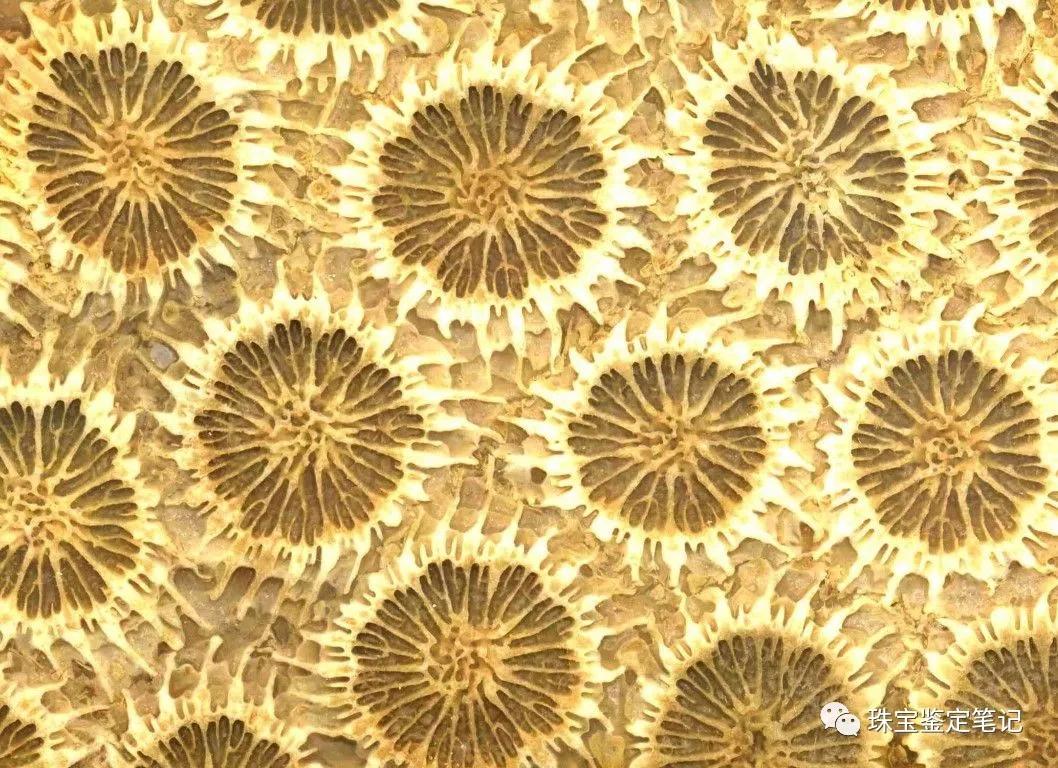

圖22、珊瑚玉的鑒定特殊“菊花紋”、“太陽紋”

圖23、珊瑚玉的鑒定特殊“菊花紋”、“太陽紋”

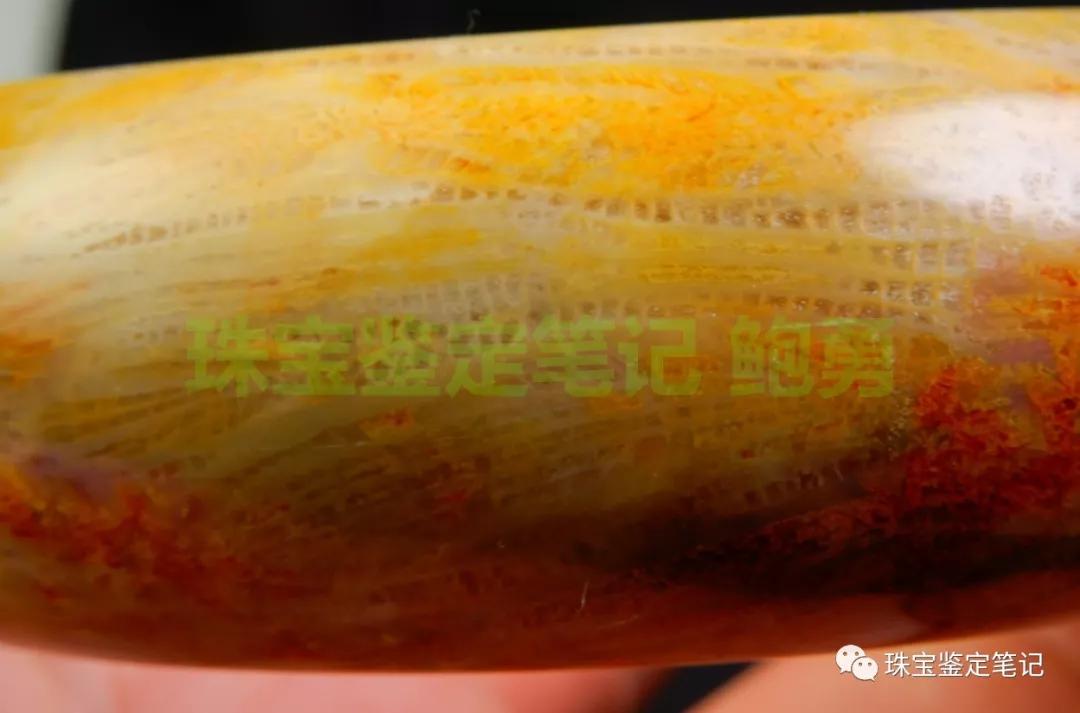

圖24、珊瑚玉縱向的“竹節狀”紋理。

圖25、珊瑚玉縱向的“竹節狀”紋理。

2、主要成分為二氧化硅SiO2質地

   通過測量折射率、紅外光譜、拉曼等可以確定珊瑚玉是“硅質”還是“鈣質”。以下是筆者通過紅外確定材質的過程，在通用珠寶實驗室確定材質是件很簡單的事情，如圖26.

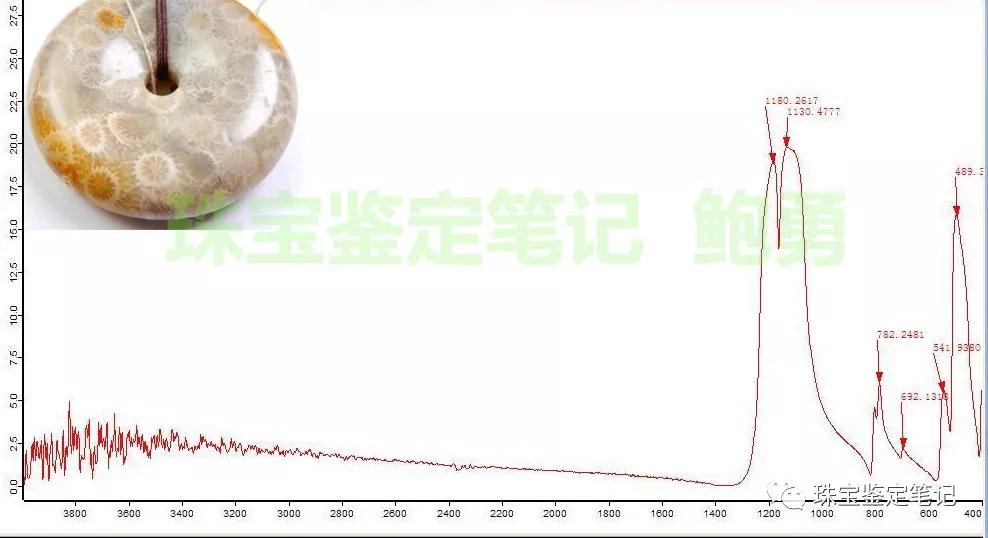

26、硅質珊瑚玉的紅外特征吸收譜。

三、印尼珊瑚玉的開采

   珊瑚玉在印度尼西亞西部蘇門答臘島和爪哇島的幾個省份都產出。它們是遠古珊瑚礁硅化的產物，通過板塊碰撞向上沖到陸塊上。它們產自蘇門答臘中南部布吉巴里桑山脈的山區和爪哇西部和東部的崎嶇山脈。在印度尼西亞東部，在哈馬黑拉島的偏遠山區也發現了珊瑚玉化石。

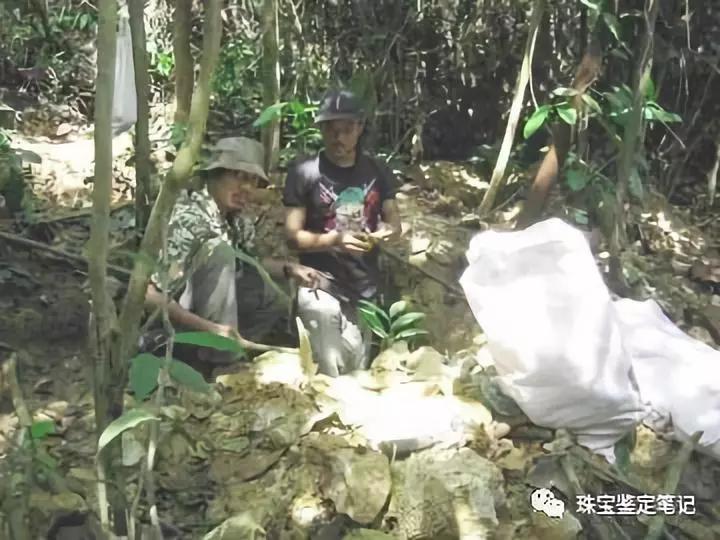

圖27、印尼人在森林里挖掘珊瑚玉

圖28、印尼珊瑚玉在叢林和河床中挖掘出來的。

圖29、花紋清晰漂亮的珊瑚玉被收購。

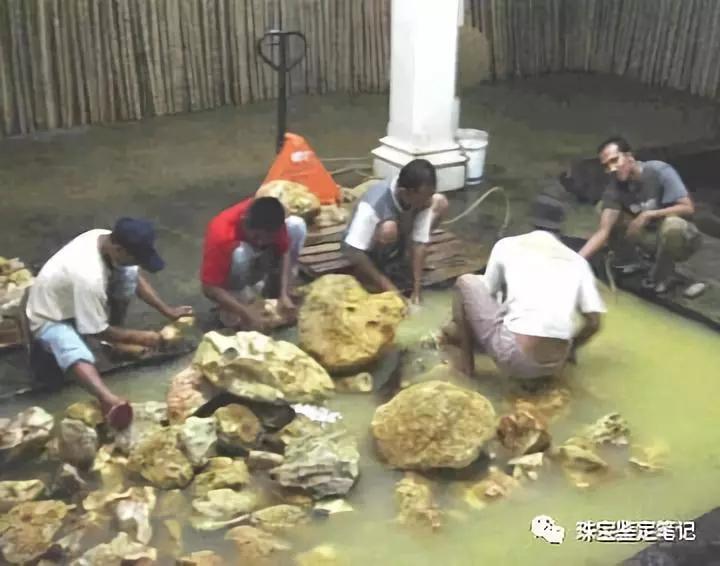

圖30、清洗、分選

圖31、原石在傳統的磚窯爐中加熱－－熱處理（烤色）

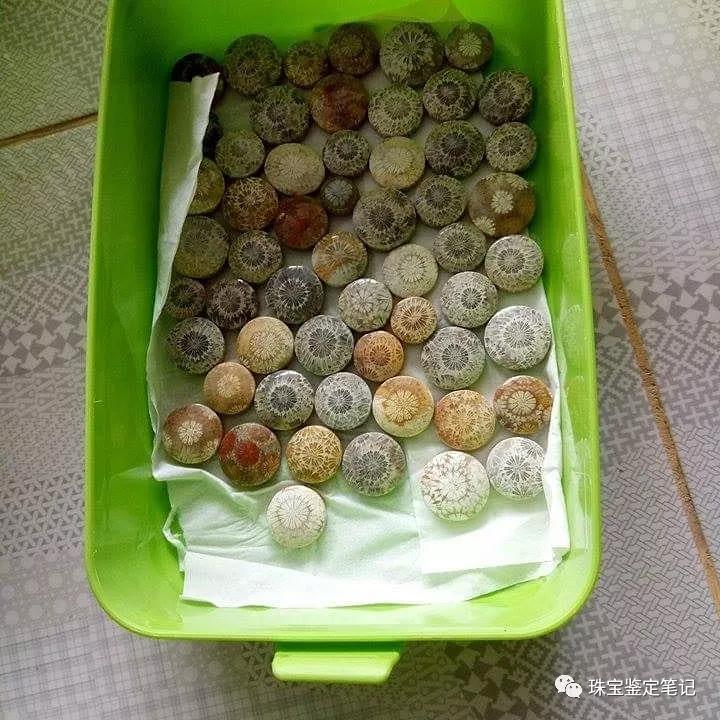

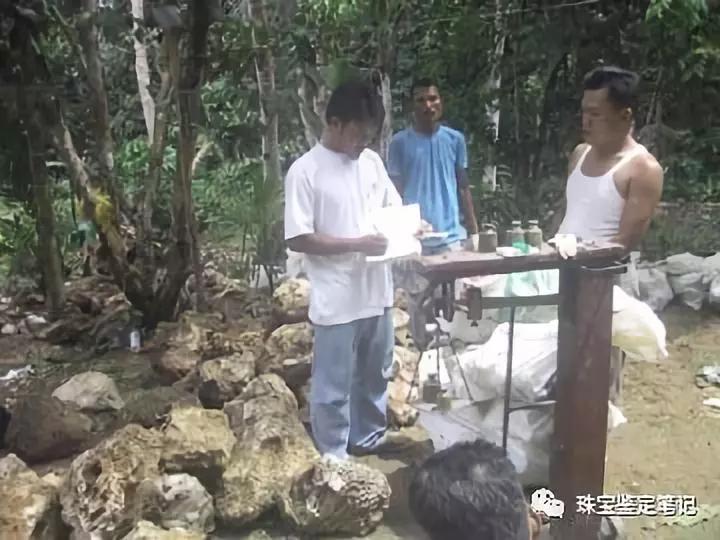

圖32、對標本進行稱重、拍照和編號，然后包裝。

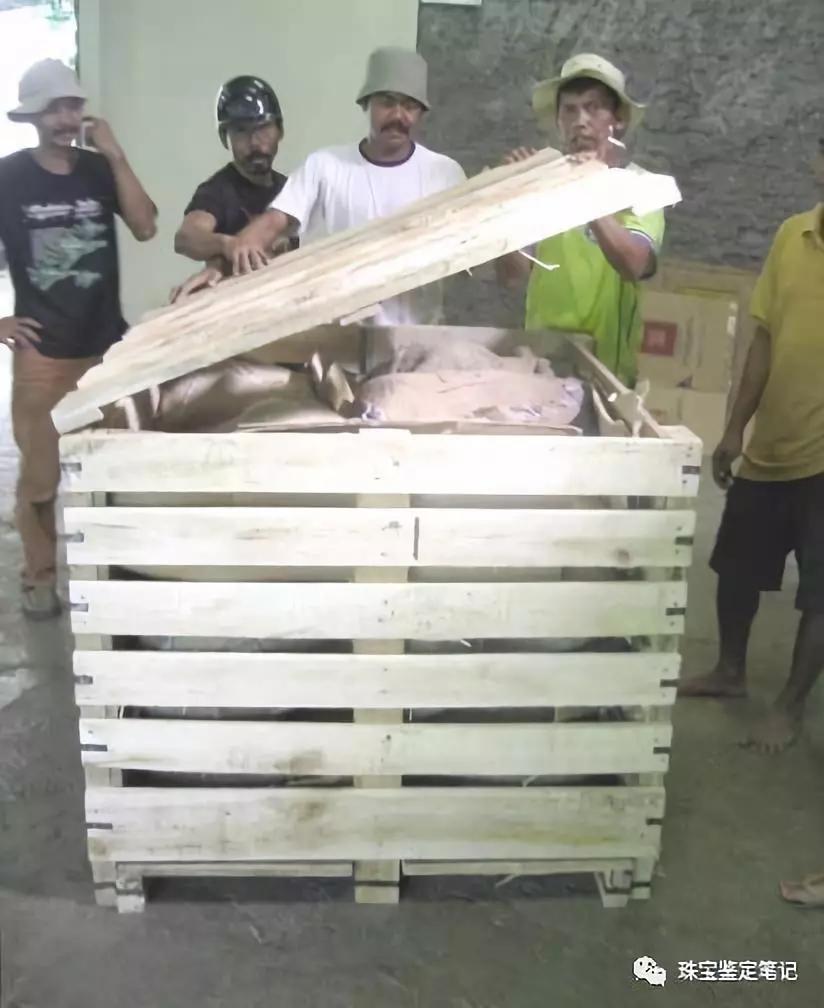

圖33、一噸重的A級珊瑚原料包裝在木箱中運輸。

圖34、木箱裝入集裝箱中方便運輸。

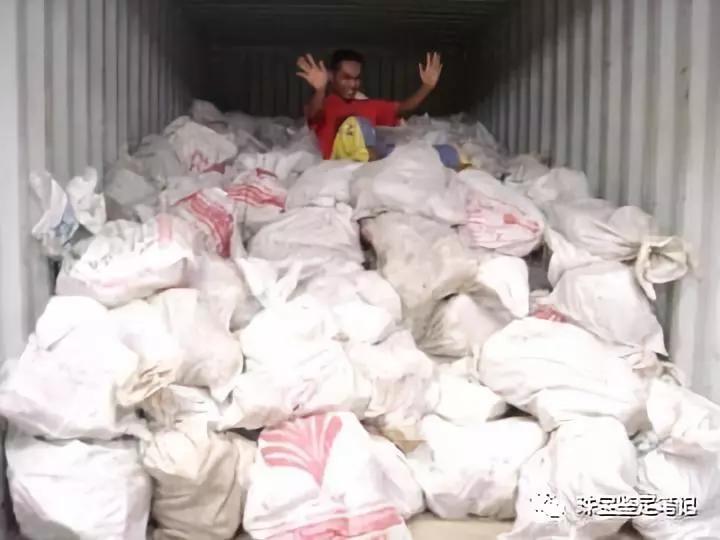

圖35、散料裝入編織袋中運輸。

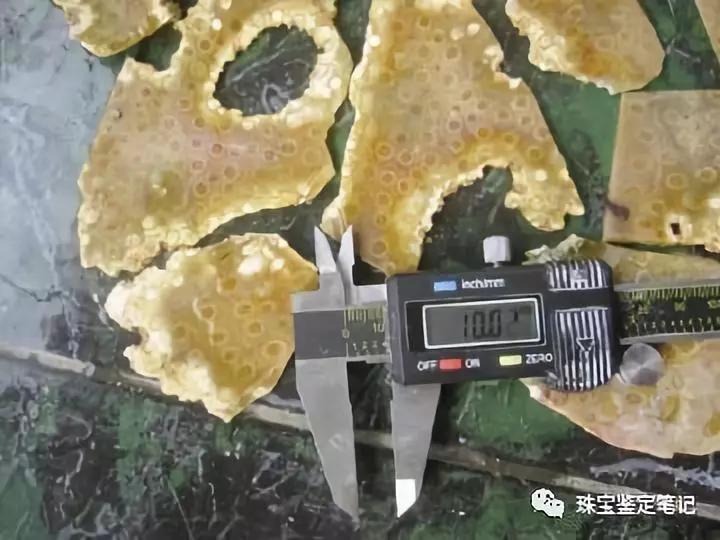

圖36、B級原料會被加工成薄片銷售。

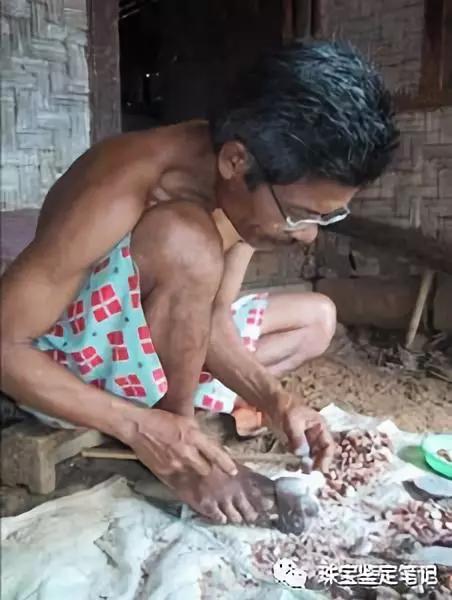

圖37、工人用鐵錘在加工珊瑚玉原料。

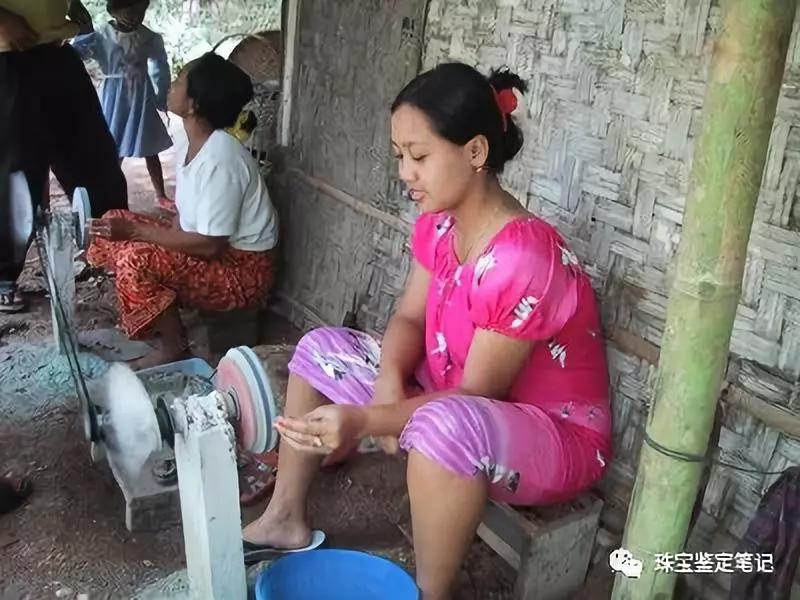

圖38、手工打磨珊瑚玉

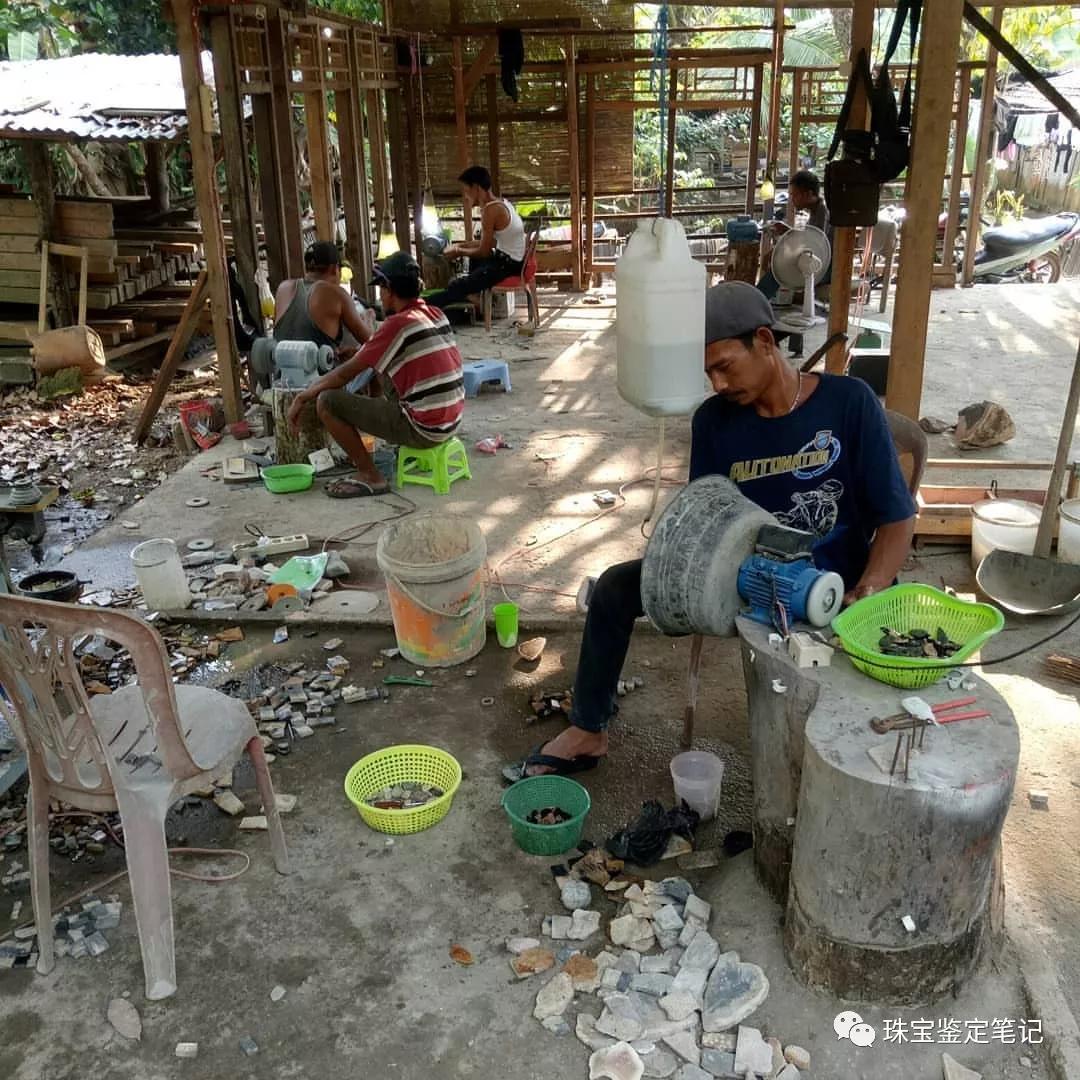

圖39、比較大一些的珊瑚玉加工作坊。

本節以下圖片轉自“珊瑚玉吧”文章《印尼尋寶記》作者wilsonvi。

A、礦區實拍

礦區在山區的樹林或河床上，圖片作者wilsonvi

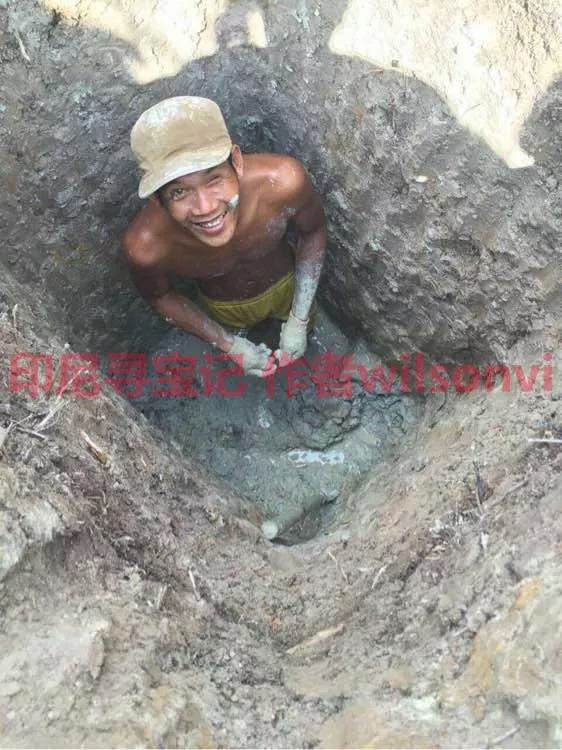

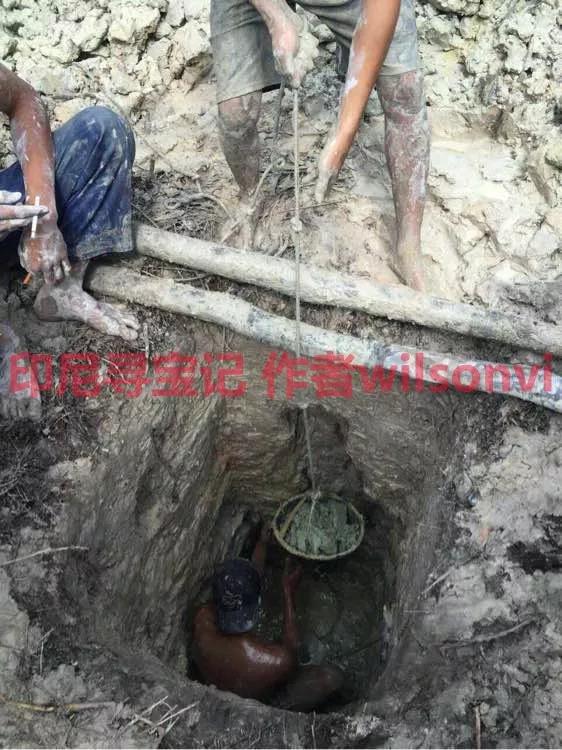

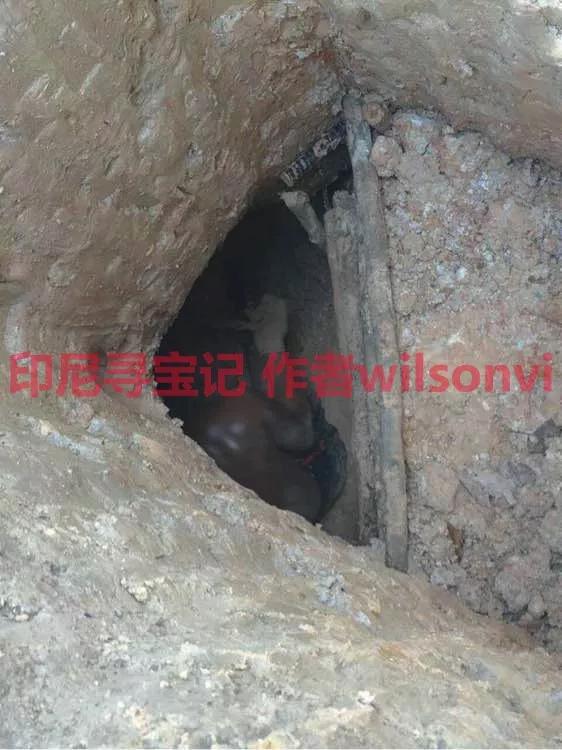

工人在礦洞挖掘珊瑚玉原石，圖片作者wilsonvi

工人在礦洞挖掘現場，圖片作者wilsonvi

每一塊珊瑚玉背后都有一份艱辛，圖片作者wilsonvi

燦爛的笑容，一定有不錯的收獲，圖片作者wilsonvi

B、選料

簡易板房里堆滿了珊瑚玉原石，圖片作者wilsonvi

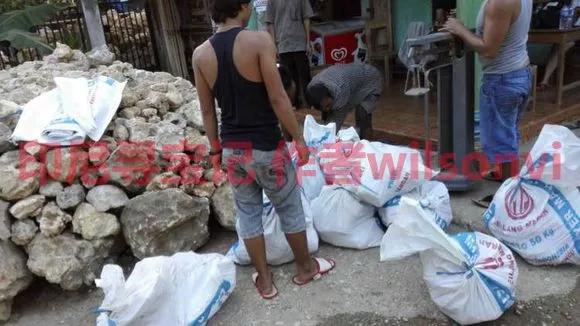

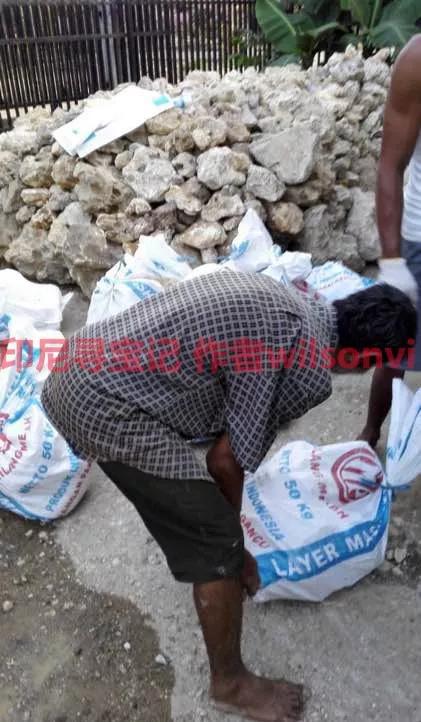

成堆珊瑚玉原石等待交易，圖片作者wilsonvi

珊瑚玉原石交易，圖片作者wilsonvi

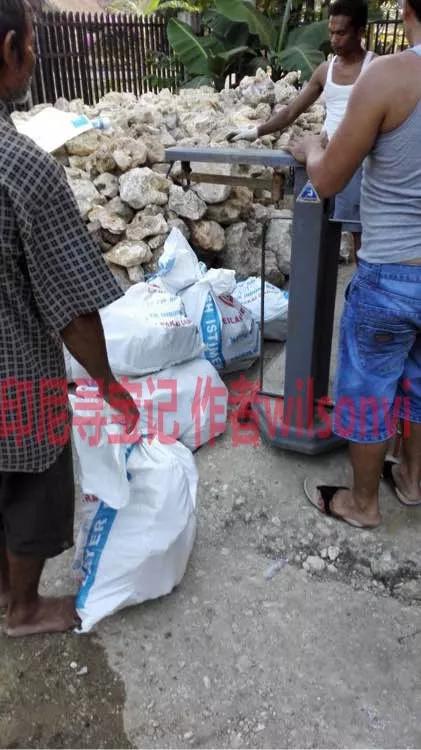

珊瑚玉原石交易，按成色、重量結算，圖片作者wilsonvi

成交，圖片作者wilsonvi

C、收獲

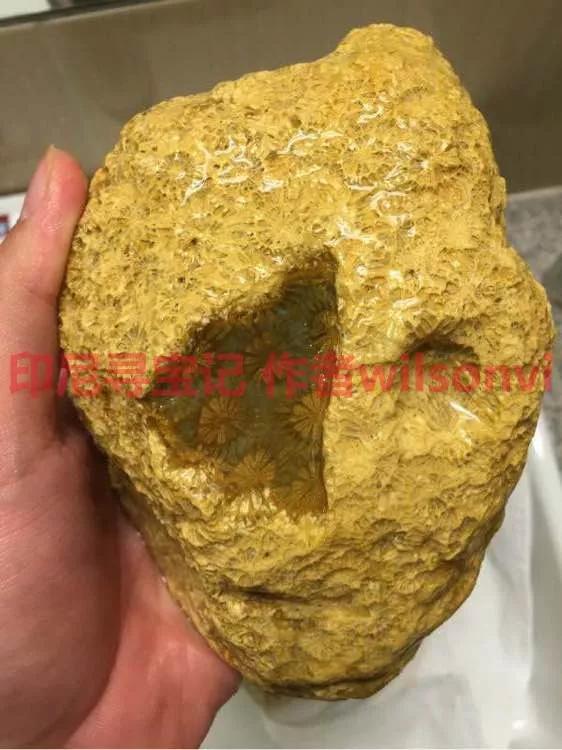

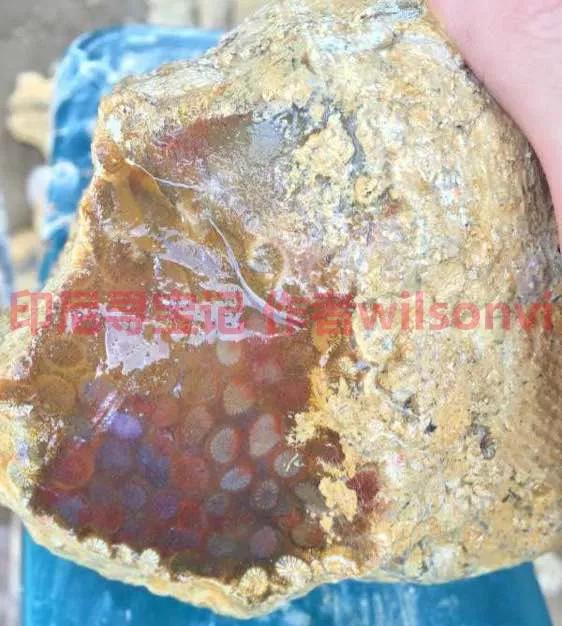

圖片作者wilsonvi淘到的珊瑚玉原石

圖片作者wilsonvi淘到的珊瑚玉原石

圖片作者wilsonvi淘到的珊瑚玉原石

圖片作者wilsonvi淘到的珊瑚玉原石

圖片作者wilsonvi淘到的珊瑚玉原石

圖片作者wilsonvi淘到的珊瑚玉原石

四、印尼珊瑚玉常見的處理方法

a、熱處理（烤色）

   印尼珊瑚玉大多是灰白，灰黃、橙紅色的，顏色大多較淺不夠鮮艷。熱處理可以使珊瑚玉的顏色變成較鮮艷的紅色。根據我們現行的國家標準：珊瑚玉的熱處理（烤色）屬于傳統的、行業內可接受的優化方法，在銷售時無須在說明。檢測機構也不會對珊瑚玉的熱處理（烤色）進行檢測。

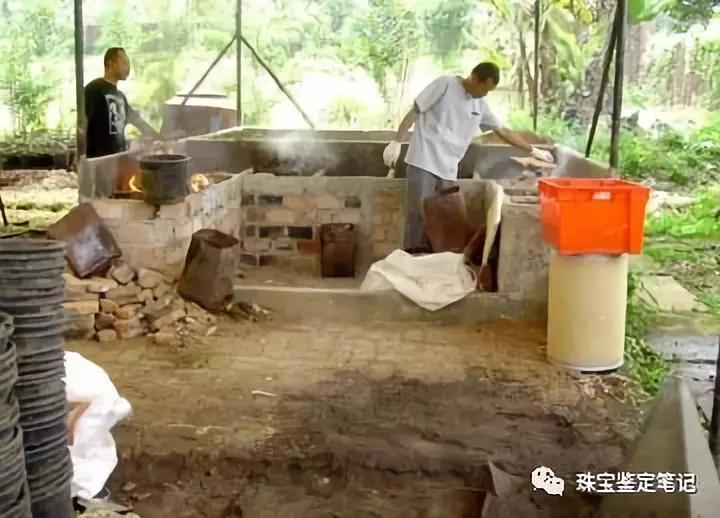

圖40、印尼工人在傳統的磚窯爐中加熱珊瑚玉－－熱處理（烤色）

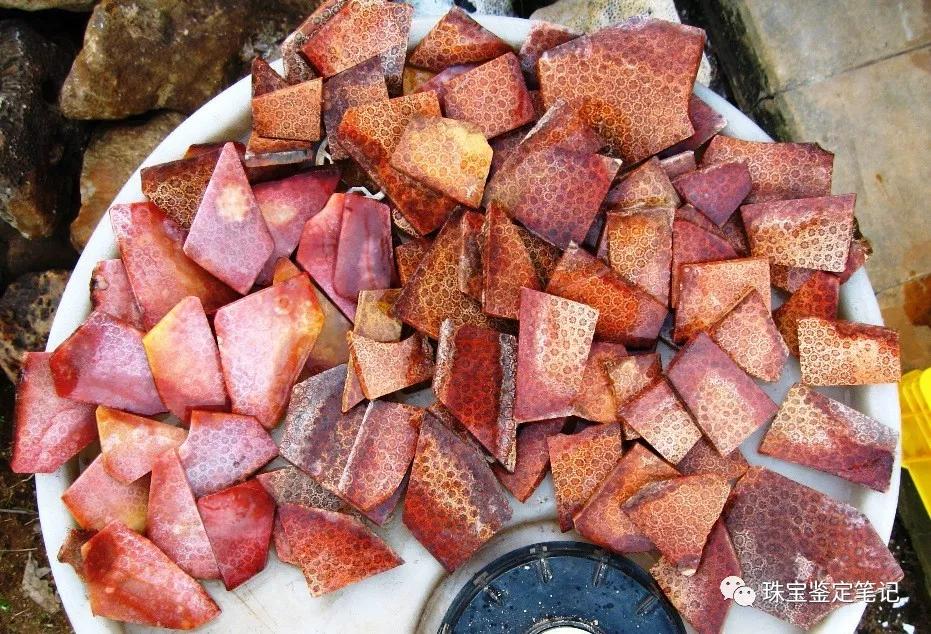

圖41、經過熱處理的珊瑚玉樣品

b、充填（充膠）處理

  珊瑚玉由于硅化（玉化）不充分，或者靠近表皮部分常常出現結構疏松、多孔等情況（如圖42），充填處理會提高原料的成品率，起到改善外觀的作用。珊瑚玉充填處理可以通過放大觀察，熒光反應、紅外光譜、拉曼光譜等方法進行檢測，其中熒光反應是最直接有效的檢測手段（如圖43、44）

圖42、珊瑚玉常常出現結構疏松、多孔等情況，充填處理會提高產品的裝飾性。

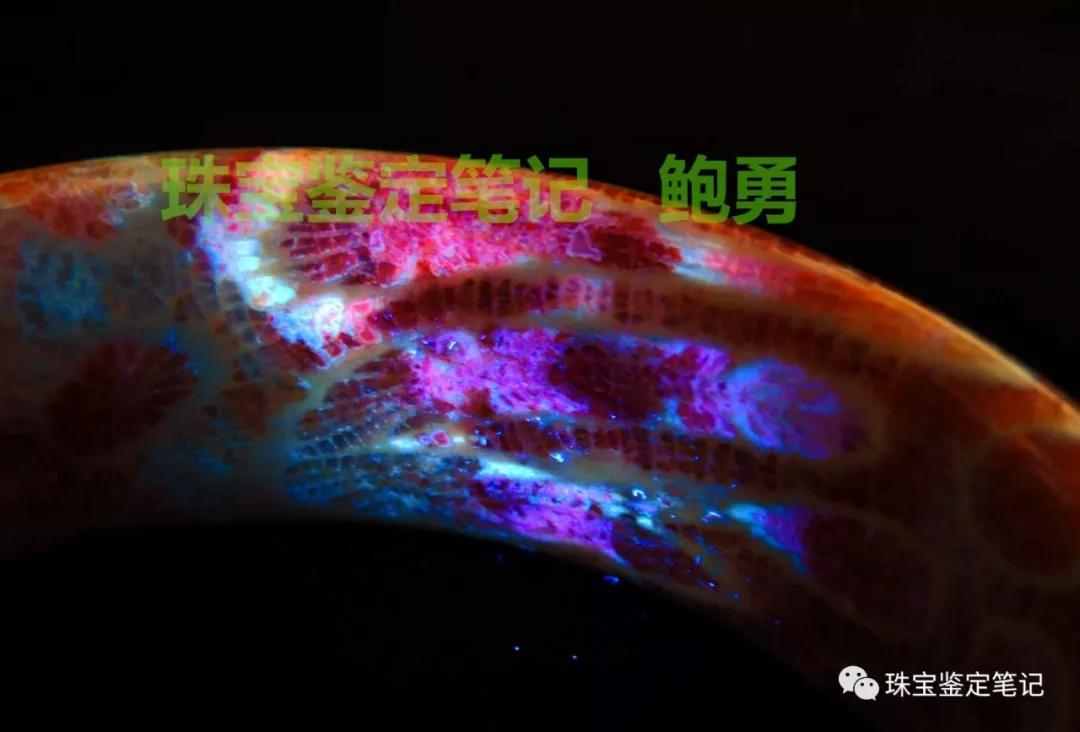

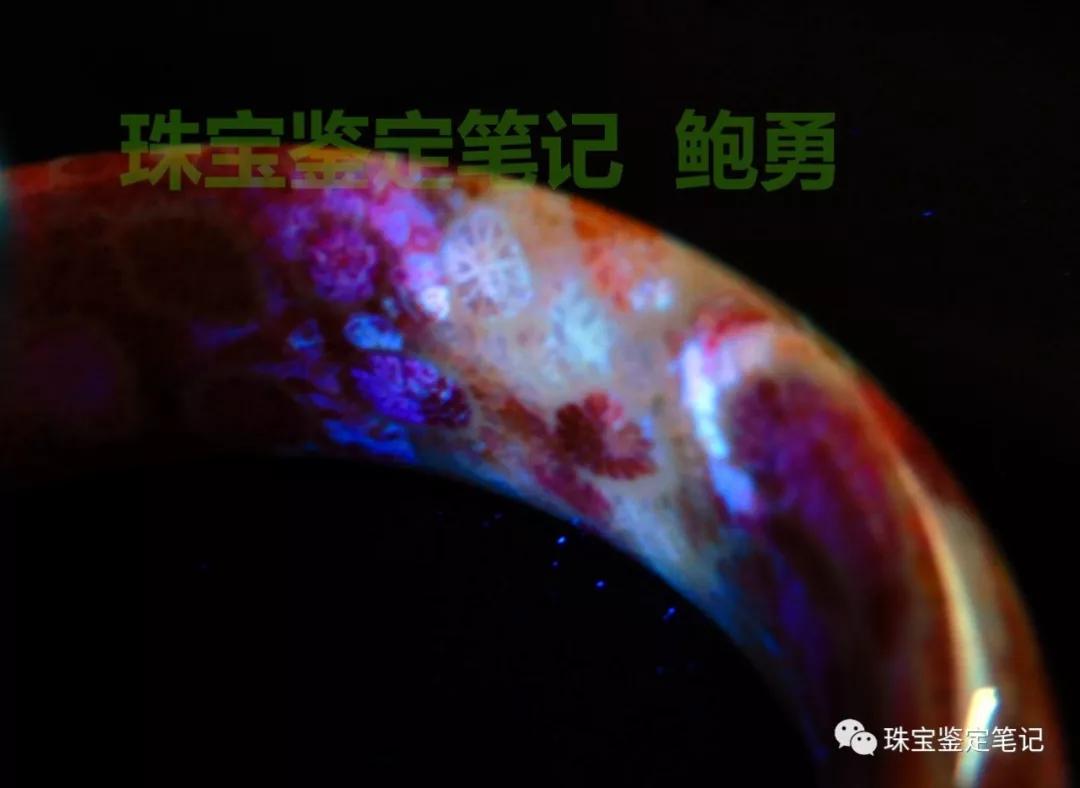

圖43、經過充填處理的珊瑚玉在長波（365nm）紫外熒光燈下常常有強藍白色熒光。

圖44、經過充填處理的珊瑚玉在長波（365nm）紫外熒光燈下常常有強藍白色熒光。

c、染色處理

  硅化（玉化）程度低的珊瑚玉常常被染成各種顏色如下圖。檢測方法主要是放大觀察或有機溶劑擦拭。

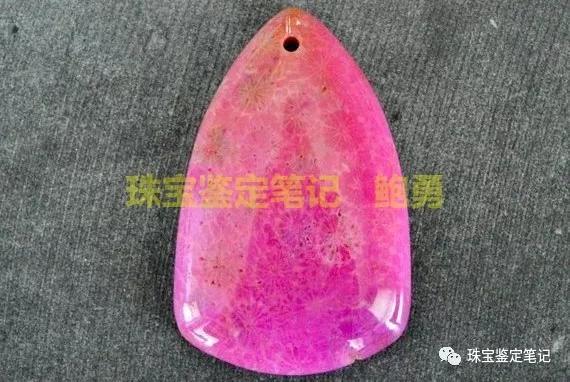

圖45、染成紅色的珊瑚玉樣品。

圖46、染成深紅色的珊瑚玉樣品。

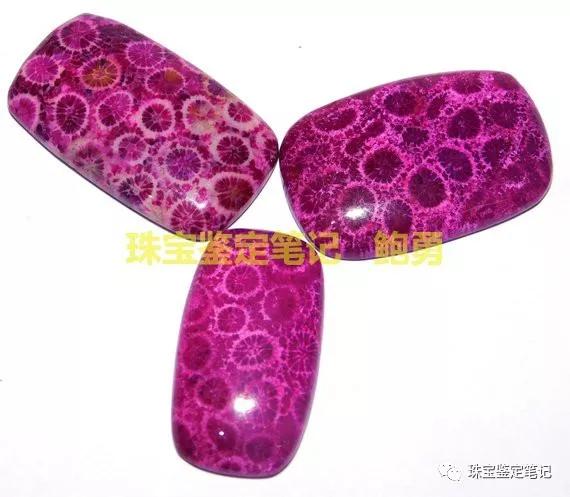

圖48、染成藍紅色的珊瑚玉樣品。

圖49、染成粉紅色的珊瑚玉樣品。

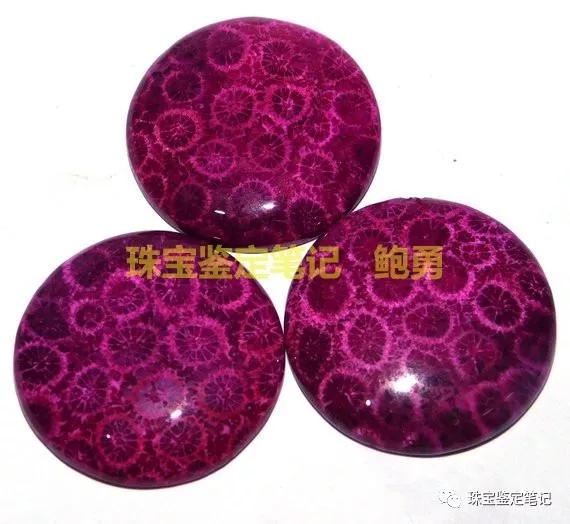

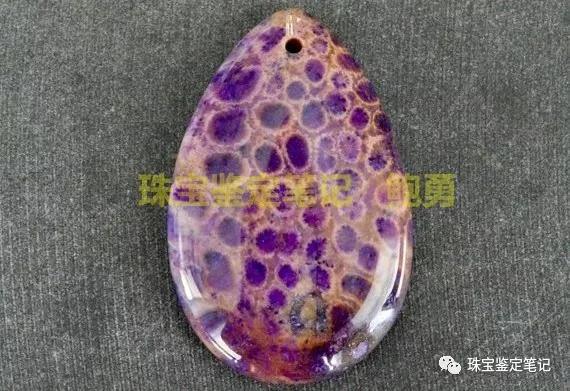

圖50、染成紫色的珊瑚玉樣品。

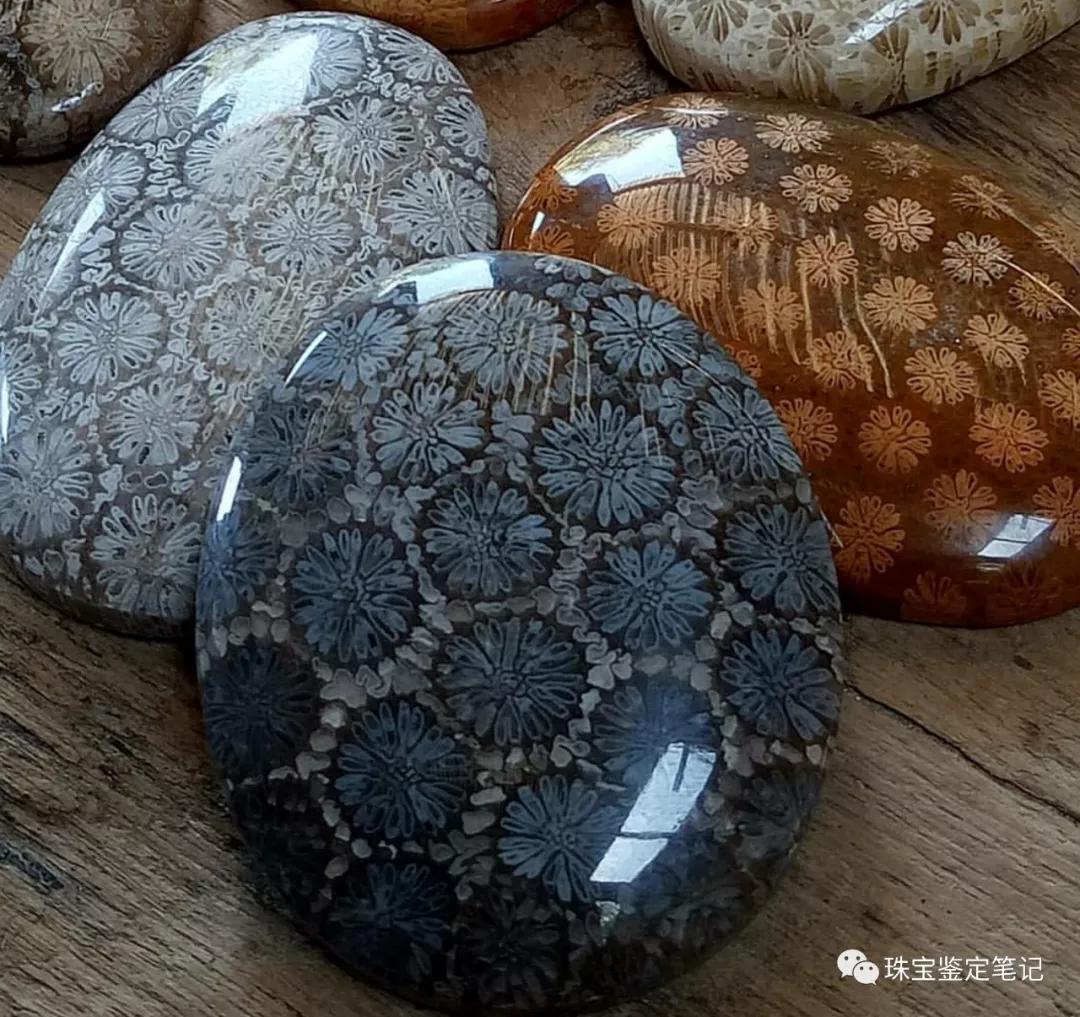

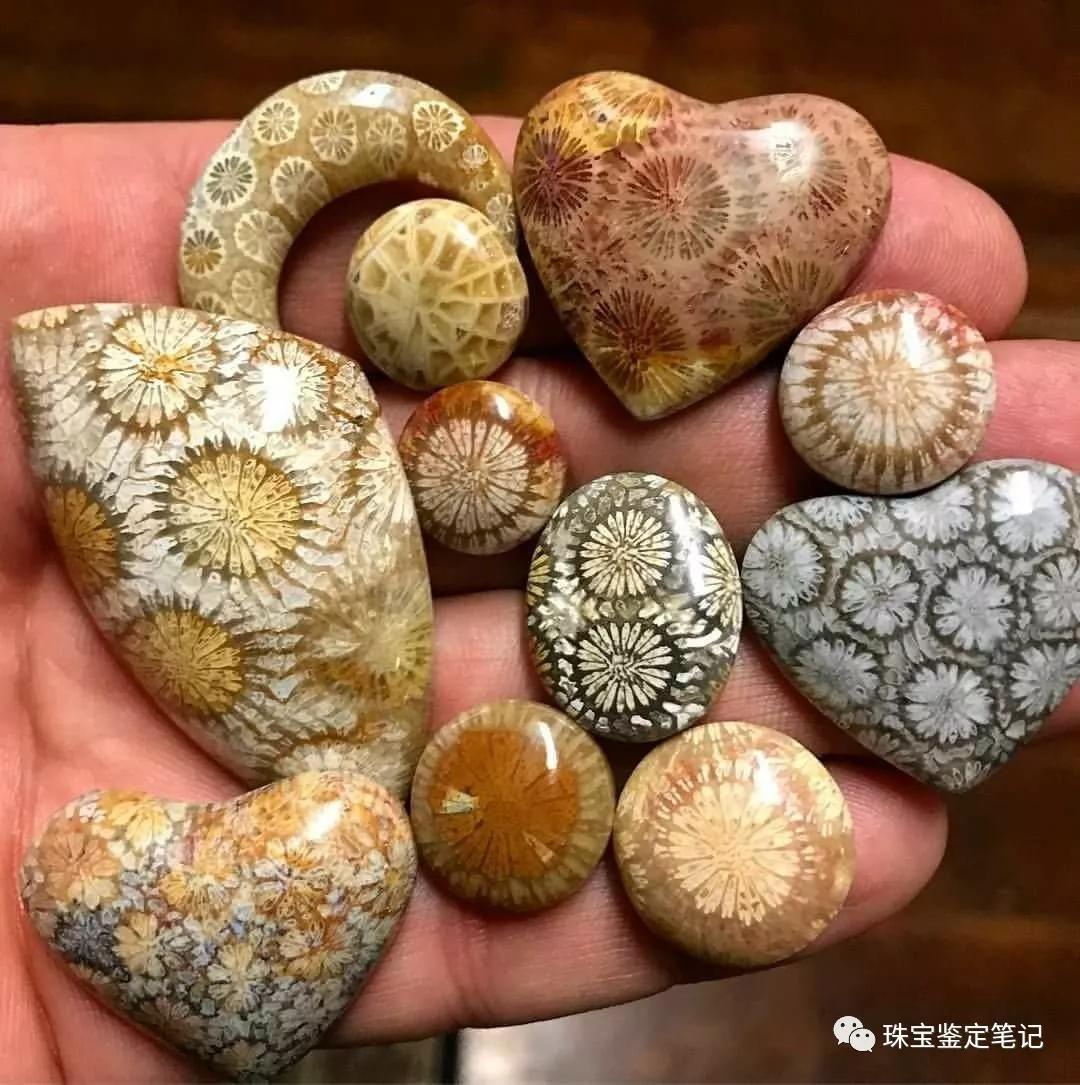

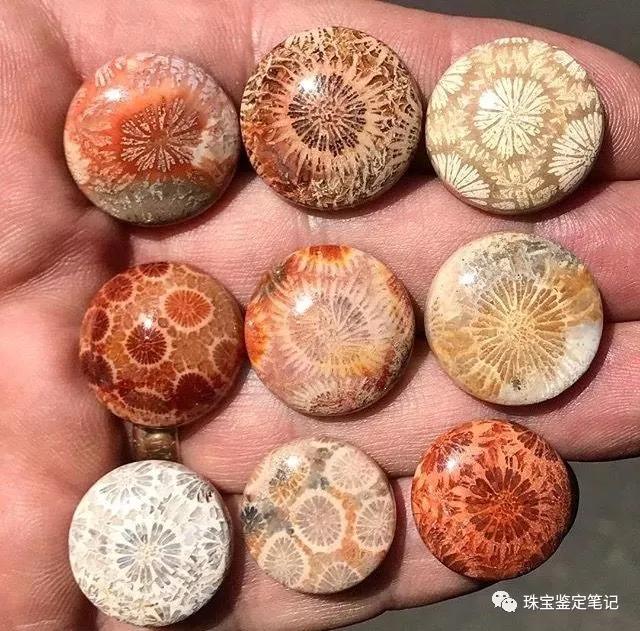

文章結尾，我們再來欣賞一下珊瑚玉的美麗圖案吧：

本文來源。微信公眾號：珠寶鑒定筆記，查看原文，請移步微信公眾號，版權作者所有
