視頻1、歐泊的“糖蒜腌制（糖酸處理）”秘籍，本視頻轉自YouTube 作者Pulitzer Opal

   歐泊（opal）以變彩效應(play color)而著稱。在古羅馬時代，歐泊象征彩虹，帶給擁有者美好的未來，因為它清澈的表面暗喻著純潔的愛情，它也被喻為“丘比特石”。歐泊以藍黑色、變彩效應強者為貴，歐泊的優化處理也一直以“加深體色”為主題。 歷史上歐泊的處理方法主要有：煙熏處理、糖酸處理、充填（油、膠）處理、染色處理及拼合處理。

今天我們就重點說說歐泊的處理方法：

一、歐泊的煙熏處理法

    這種處理技術最早可以追溯到1823年，John Maw在《關于鉆石和寶石的論文》一書中記述：使用加熱或燃燒的油或油脂處理寶石。據說這種處理方法如今仍然有人使用，但是筆者搜遍了網絡及文獻資料，除了早期的教科書中略有記載，實在沒有詳實的視頻及圖片資料。只知道大概的處理方法是這樣的：用紙把歐泊裹好（也有記載將歐泊裹于牛馬糞中），然后火中加熱，直到紙冒煙為止，這一過程要持續較長一段時間才能使歐泊產生黑色體色。

    據小編了解，煙熏處理法已逐漸被糖酸處理法取代。因為歐泊是含水的寶石直接加熱會對歐泊產生極大的危害。與煙熏法相比較，糖酸處理法的成色機理相同，但糖酸法更容易操作，產生的顏色更深入寶石內部，安全性也相對更好。所以接下來我們重點介紹歐泊的糖酸處理法－－糖蒜腌制秘籍。

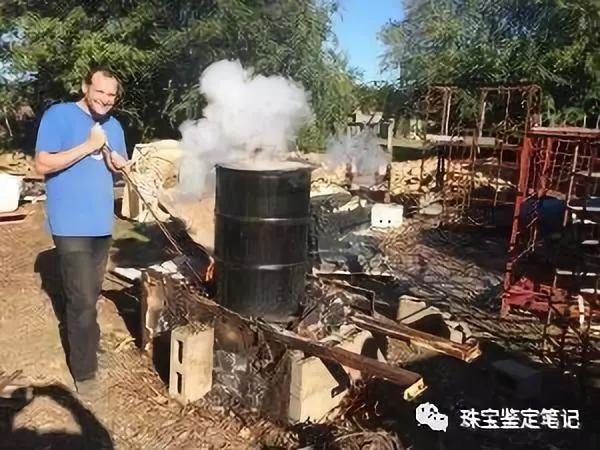

圖1、工人正在用煙熏法處理歐泊。

圖2、國外某網站銷售的煙熏法處理歐泊。

圖3、國外某網站銷售的煙熏法處理歐泊。

二、歐泊的“糖蒜腌制（糖酸處理)”法

    這種處理方法和咱們傳統咸菜的“糖蒜”腌制方法很像吧（詳見視頻1），小編將這種方法戲稱為“糖蒜處理法”。具體操作是這樣的：

   首先，選料。要選擇淺色、白色（牛奶色）、疏松多孔的歐泊； 接下來，將歐泊放在170－180℃熱糖溶液中浸泡3－5天，慢慢冷卻后快速擦凈多余的表面糖汁；最后放人約100℃的濃硫酸中浸泡1－5天。再在碳酸鹽溶液中快速漂洗，洗去氫和氧，留下碳質，使歐泊呈黑色（見視頻1）

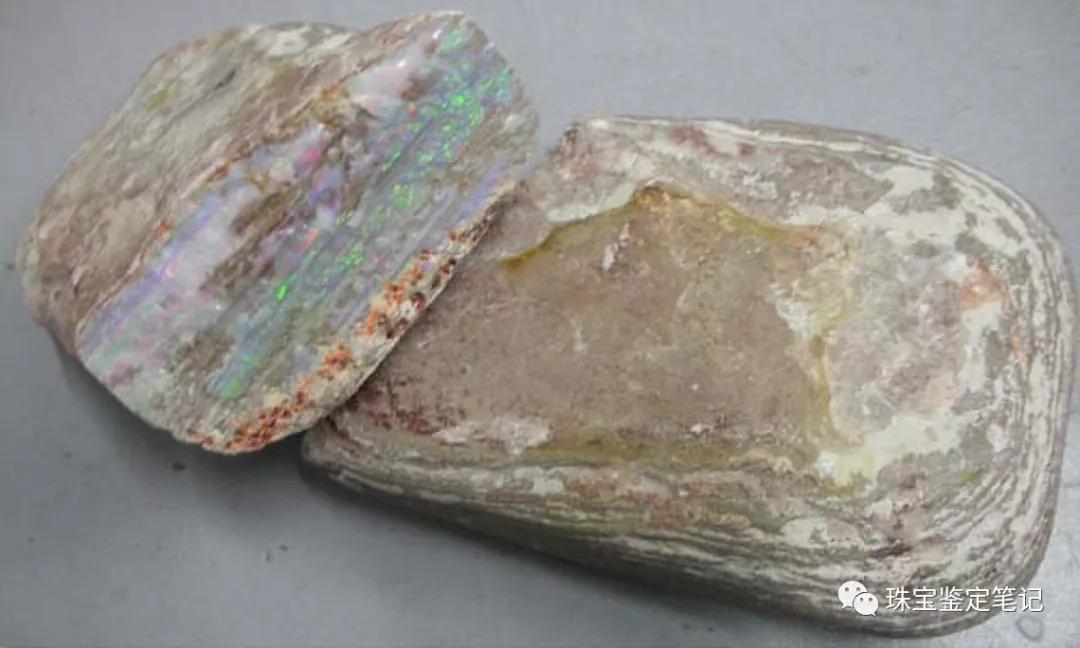

圖4、這種含基巖的歐泊（Andamooka matrix opal）是理想的“糖蒜（糖酸處理）”材料

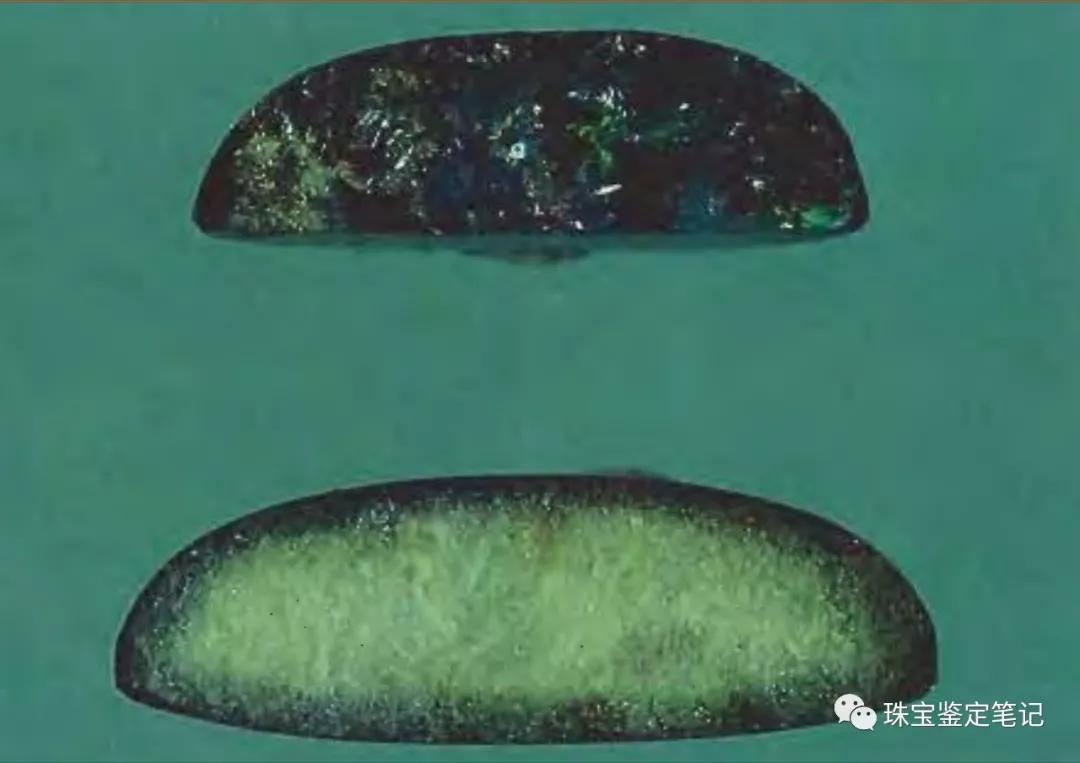

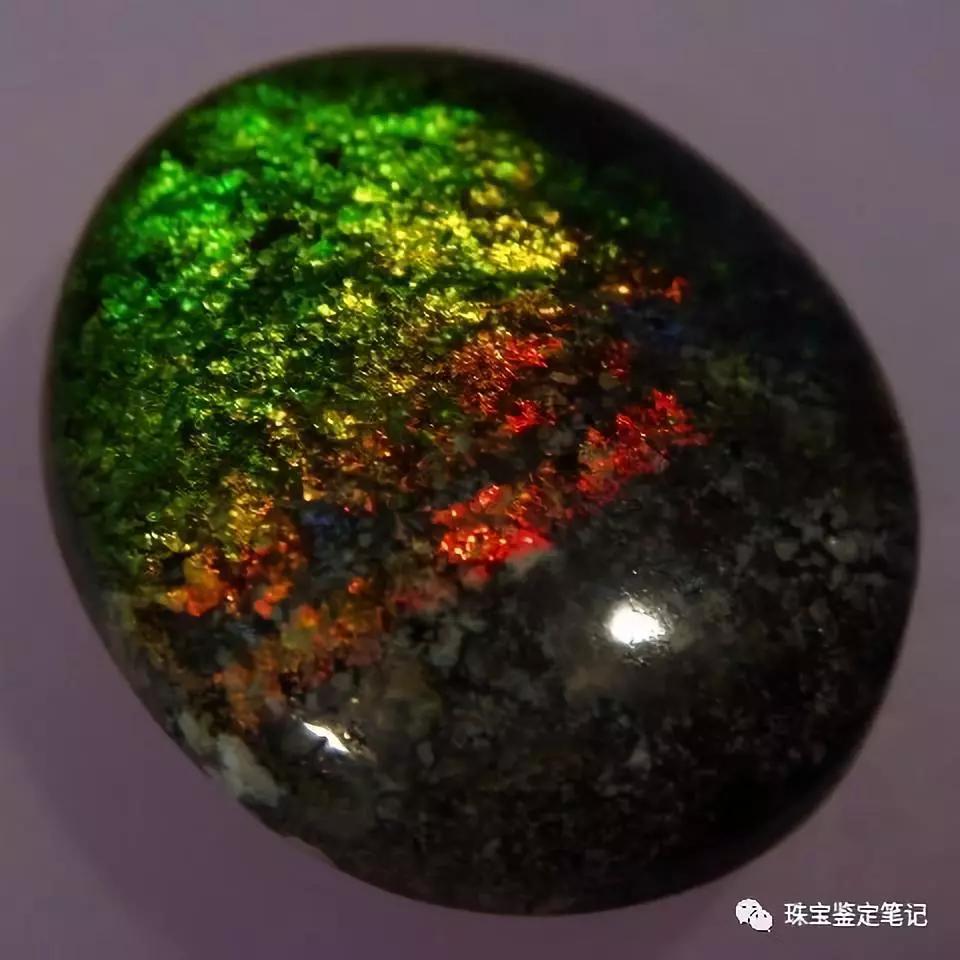

圖4、“糖蒜腌制（糖酸處理）”歐泊黑色僅存在表層。

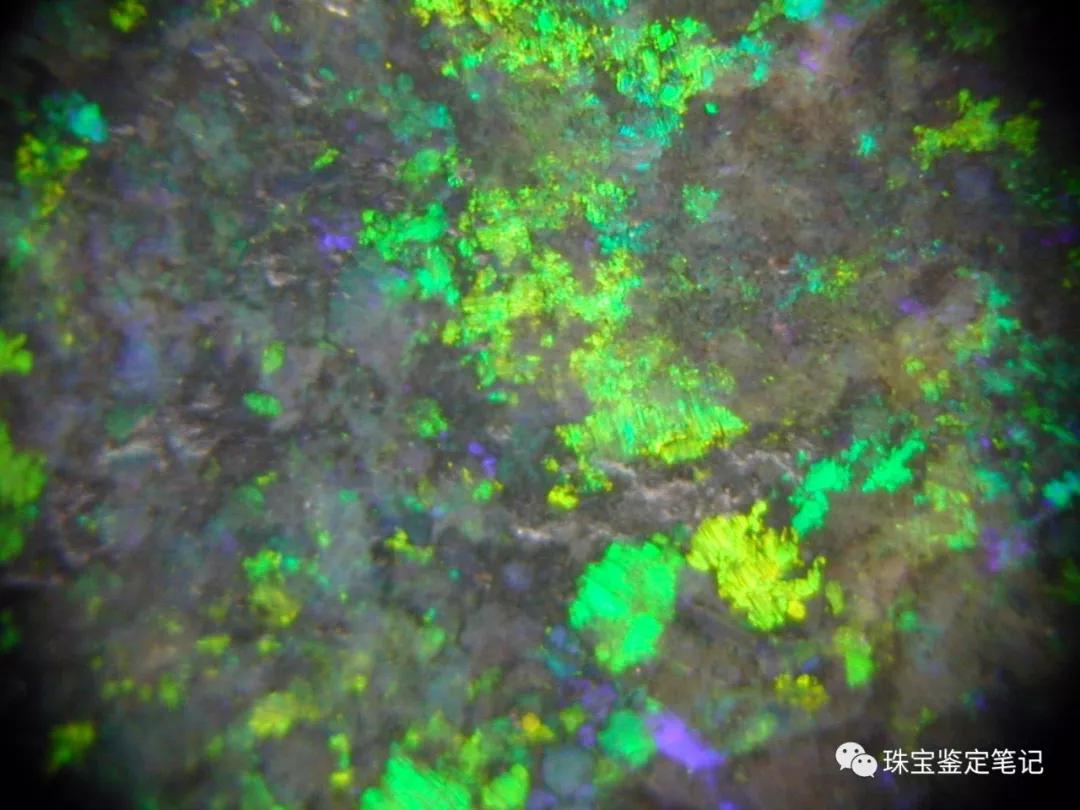

“糖蒜腌制（糖酸處理）”歐泊放大觀察，其色斑呈破碎的小塊狀局限在歐泊的表面，結構為粒狀，可見小黑點狀碳質染劑在裂隙中聚集的現象。

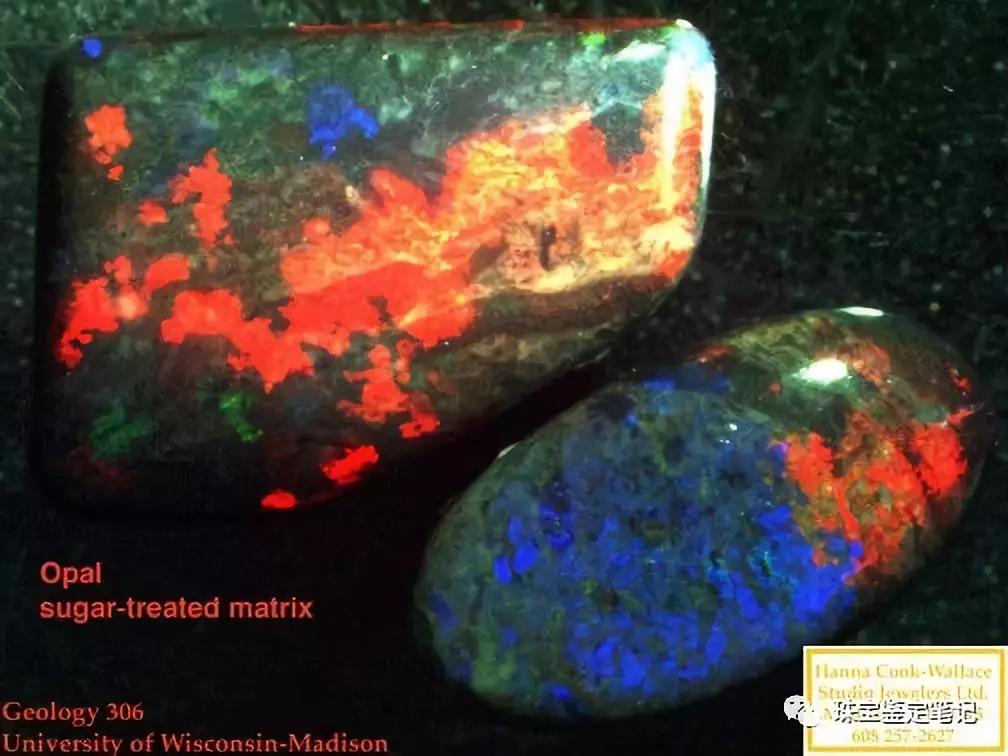

圖5、“糖蒜腌制（糖酸處理）”歐泊黑色僅存在表層，有漂浮感。

圖5、“糖蒜腌制（糖酸處理）”歐泊黑色呈點狀、絲狀分布。

圖6、“糖蒜腌制（糖酸處理）”歐泊黑色呈點狀、絲狀分布。

三、歐泊的煙熏、糖酸處理法的鑒定

1、放大觀察

煙熏、糖酸處理法原理是相同：使黑色碳質小顆粒在歐泊表面及內部沉積，以產生深色外觀。放大觀察可見小黑點狀碳質染劑在裂隙中聚集的現象。注意與埃塞俄比亞歐泊中深色點狀包體相區別。

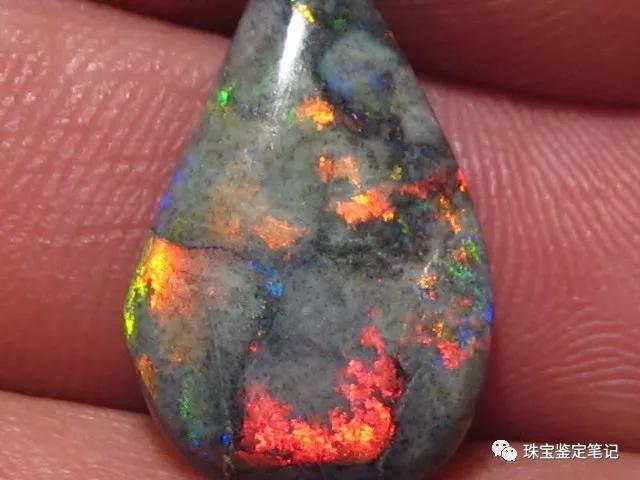

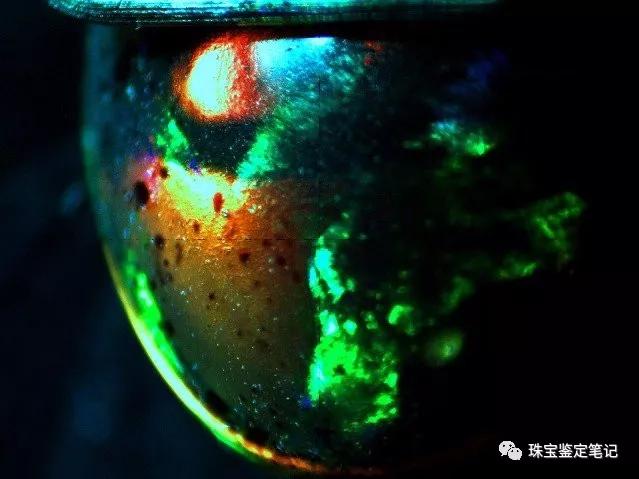

圖7、煙熏處理歐泊黑色呈點狀包體。

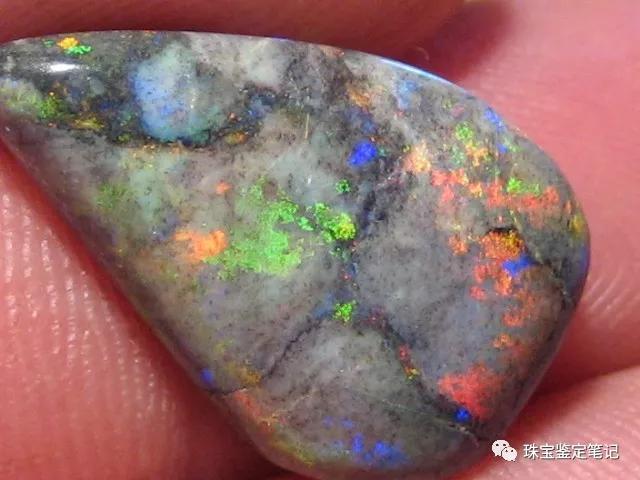

圖8、煙熏處理（糖酸處理）歐泊黑色呈點狀包體。

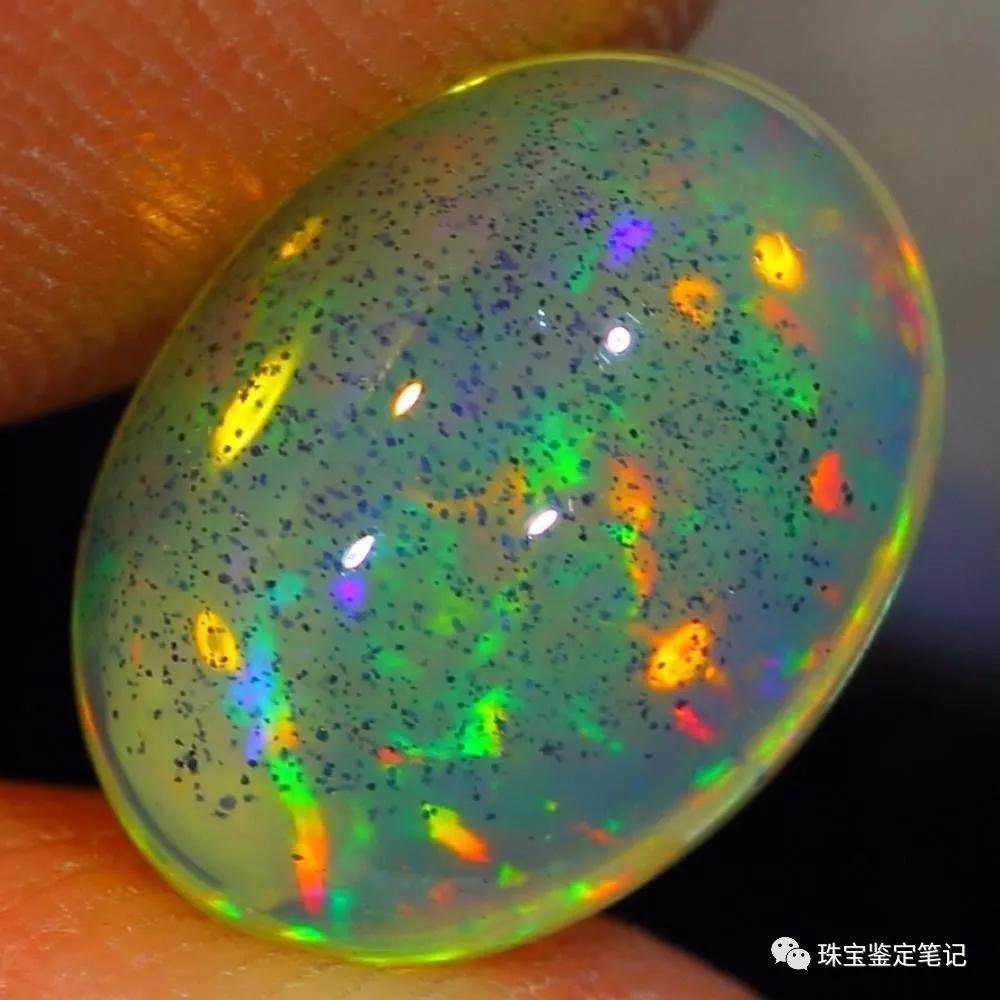

圖9、天然埃塞俄比亞歐泊中點狀包體，注意與煙處理歐泊區別

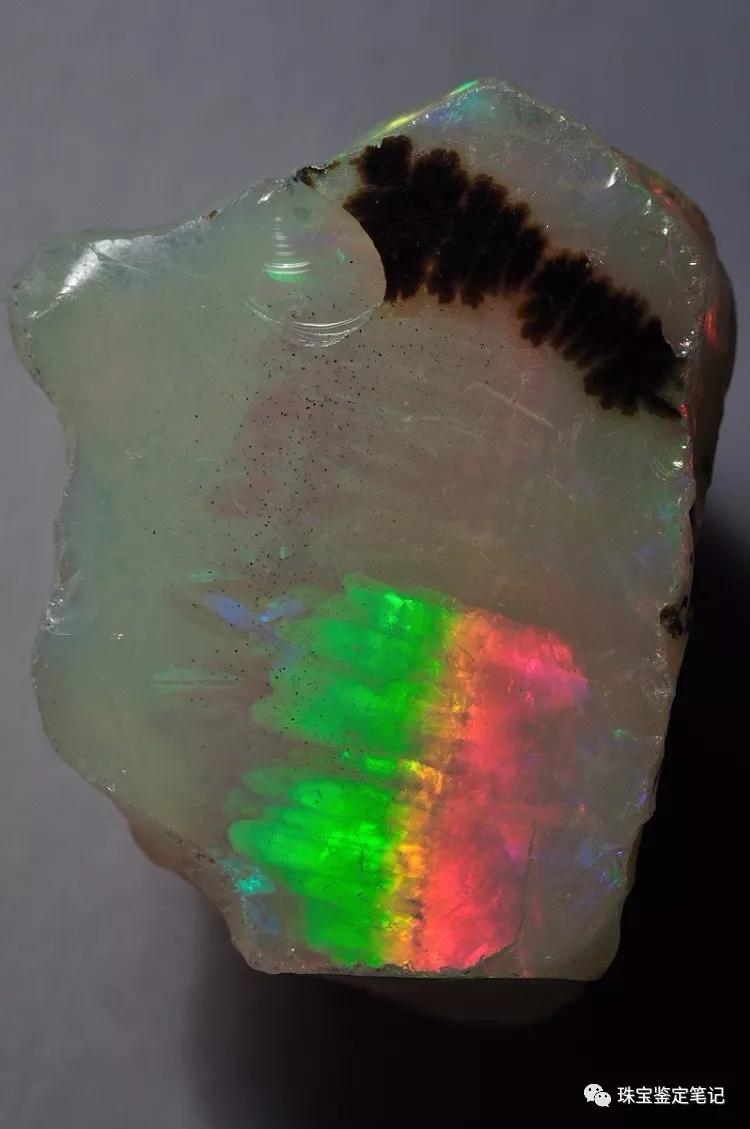

圖10、天然埃塞俄比亞歐泊中特殊包體，注意與煙處理歐泊區別

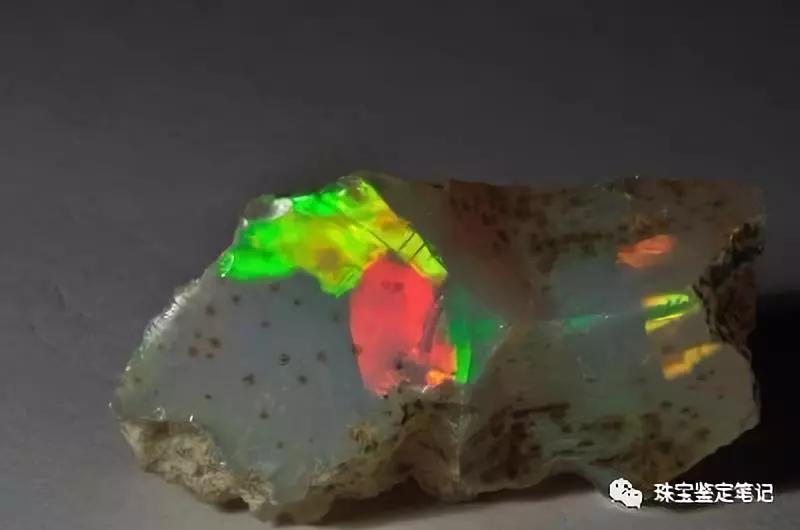

圖10、埃塞俄比亞歐泊中棕色點狀包體。注意與煙處理歐泊區別

2、退色處理

   煙熏、糖酸處理歐泊浸泡有機溶劑如酒精、四氯化碳、乙醚，會出現退色現象。如圖11

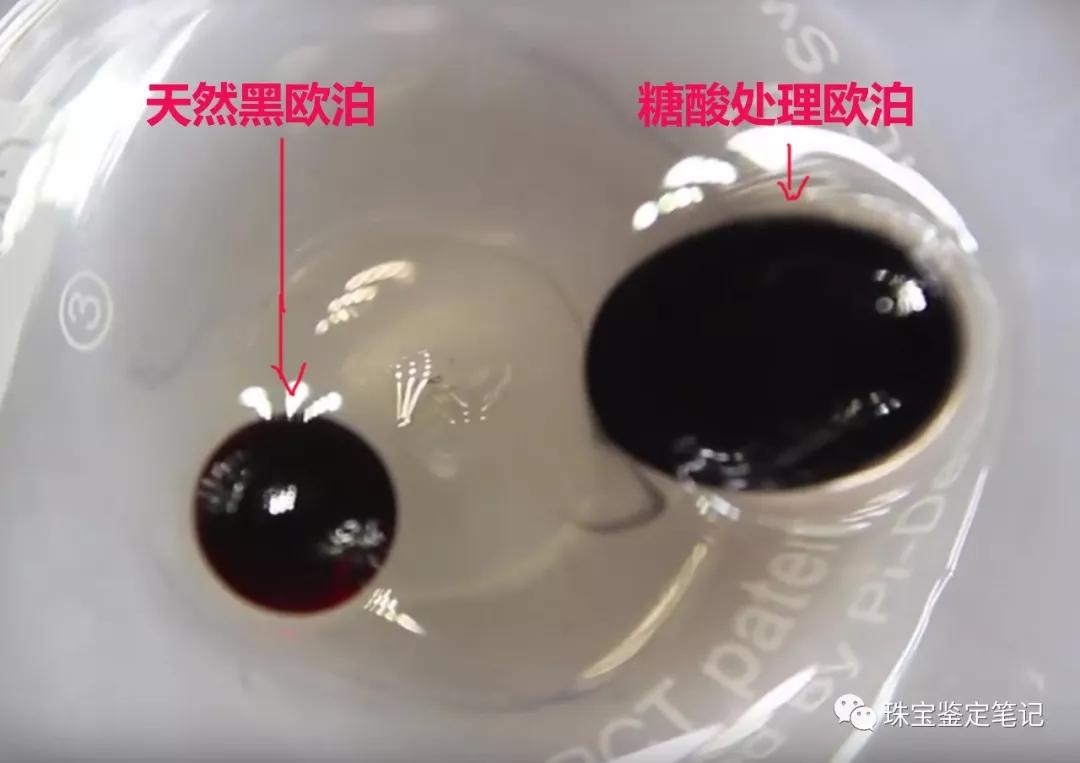

圖11、經過糖酸處理的歐泊在酒精中退色（右），天然黑歐泊無反應。

2、拉曼光譜檢測

   煙熏、糖酸處理歐泊在拉曼光譜檢測，碳C含量是檢測煙熏、糖酸處理結論性的證據。

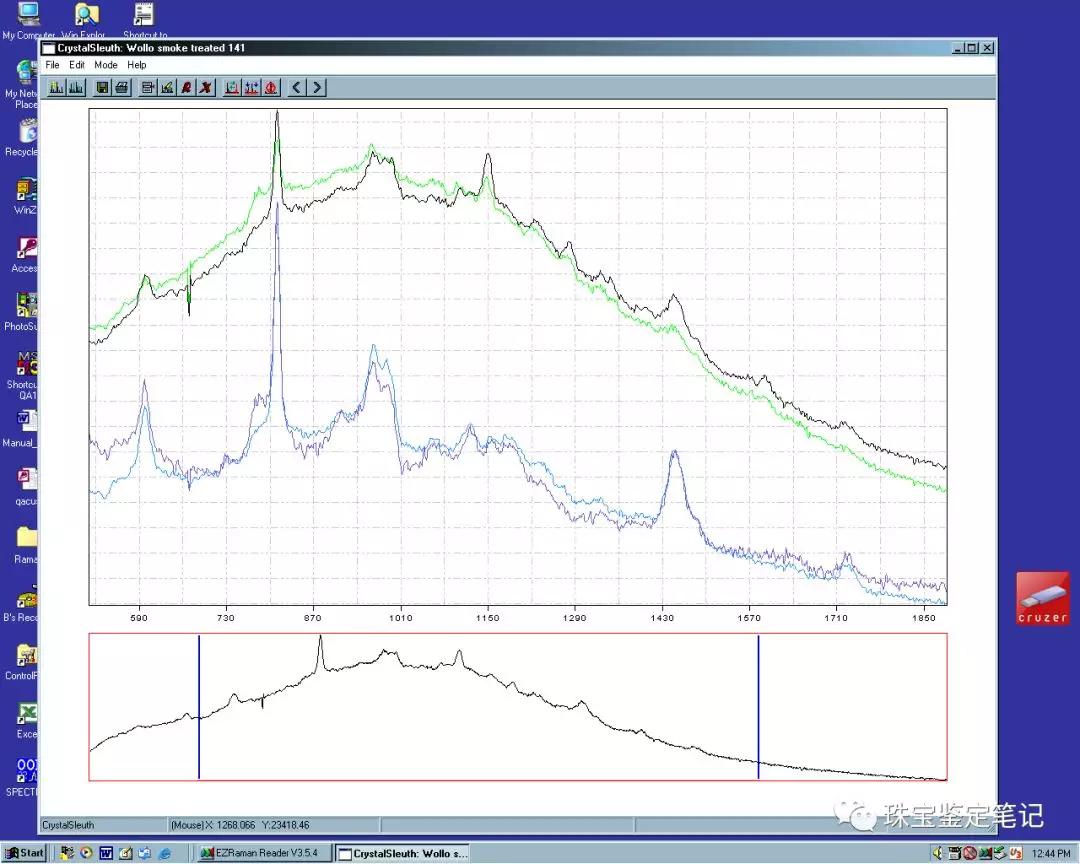

圖12、經過糖酸處理的歐泊碳含量高于未處理的，拉曼譜上（黑綠色－碳處理），下（紅藍－未經處理）。

四、歐泊常見的處理方法

1、充填處理

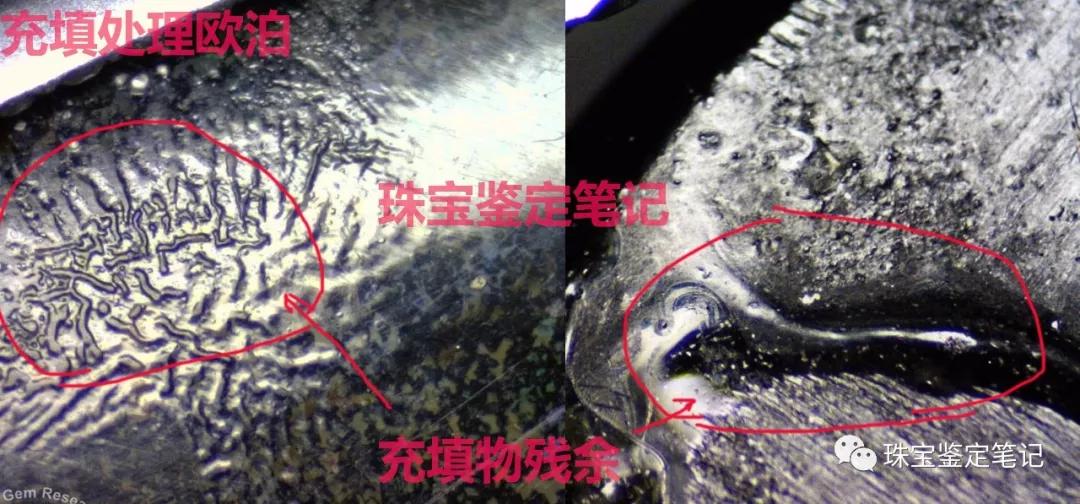

圖13、充填處理歐泊的顯微圖片

2、染色處理

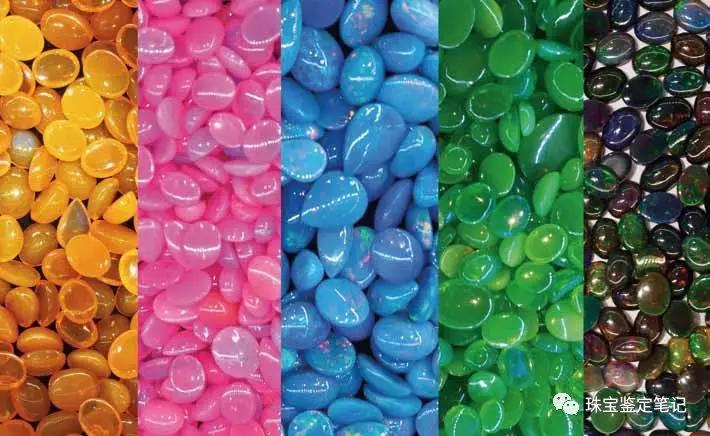

圖13、各種染色處理歐泊圖片

3、拼合處理

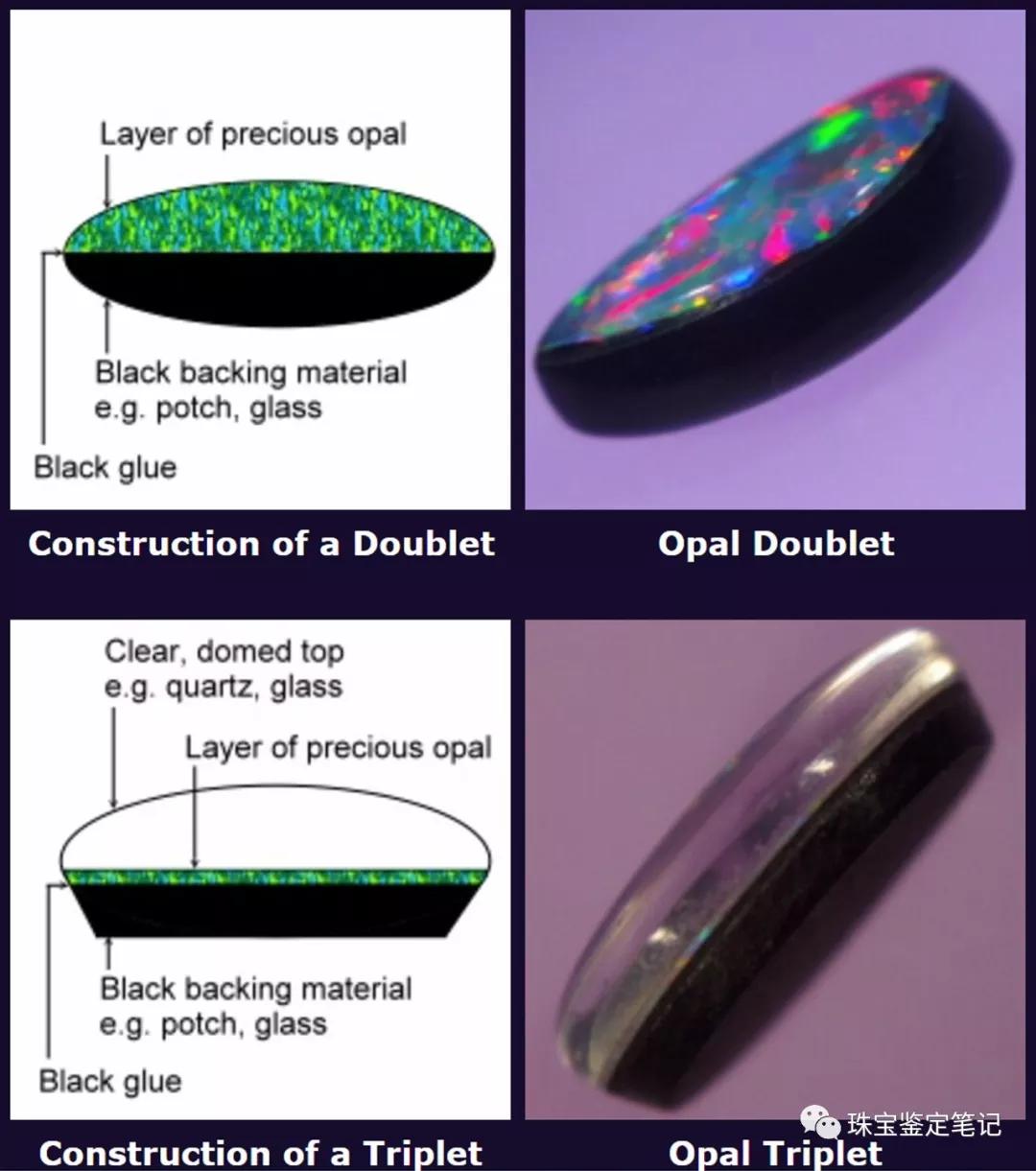

圖14、拼合歐泊及示意圖

本文來源微信公眾號：珠寶鑒定筆記，版權歸作者所有，查看原文請移步微信公眾號
